Figura 1
Figura 2
Figura 3
1
1
tubo de salida
1
1
2
3
tubo de entrada
acortar
juntas tóricas
juntas
tóricas
lubricante
EL PRODUCTO QUE SE MUESTRA PUEDE DIFERIR DEL PRODUCTO ACTUAL.

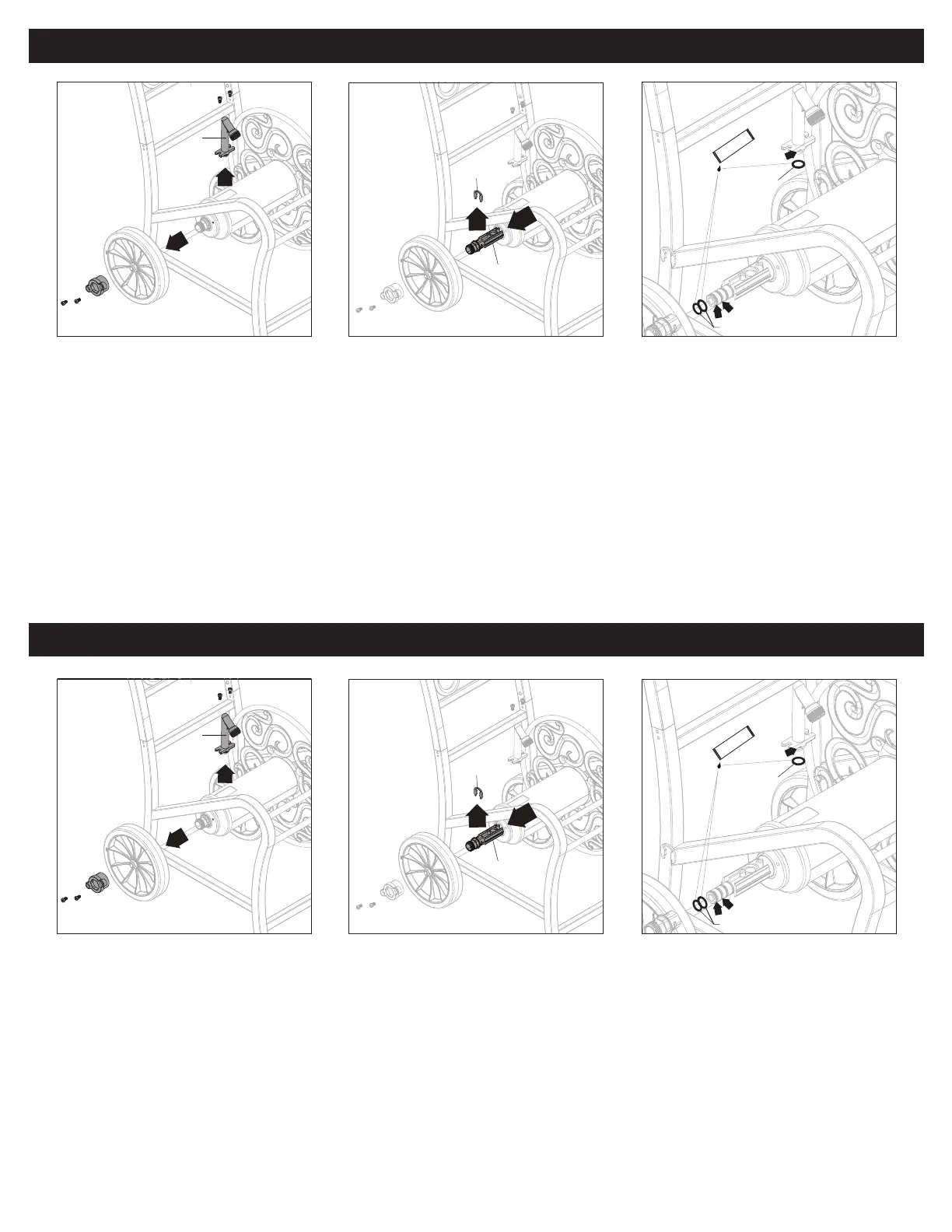

Desinstalación del tubo de entrada y el tubo de salida para reemplazar las juntas tóricas
□ Retire los dos tornillos del tubo de entrada y los dos tornillos del tubo de salida (Fig. 1).
□ Desinstale el tubo de entrada y luego retire la abrazadera (Fig. 2). Separe para ubicar las juntas tóricas.
□ Para reemplazar las juntas tóricas del tubo de entrada (Fig. 3) retírelas del mismo. Coloque una capa de lubricante a base de silicona
en las nuevas juntas tóricas y vuélvalas a colocar en el tubo de entrada. Inserte el tubo de entrada dentro del carrete de la manguera y
acóplelo con los tornillos que retiró previamente. Repita el proceso para la junta tórica del tubo de salida.
Armado
L’ARTICLE ILLUSTRÉ ICI PEUT DIFFÉRER LÉGÈREMENT DE L’ARTICLE RÉEL
Retirer les tubes d’entrée et de sortie pour remplacer les joints toriques
□ Retirez les deux vis du tube d’entrée et les deux vis du tube de sortie (Fig. 1).
□ Retirez le tube d’entrée puis retirez l’attache (Fig. 2). Séparez les pièces pour accéder aux joints toriques
□ Pour remettre en place les joints toriques dans le tube d’entrée (Fig. 3), retirez-les du tube d’entrée. Enduisez les joints toriques de
lubrifiant à base de silicone et remettez-les dans le tube d’entrée. Introduisez le tube d’entrée dans le dévidoir et fixez-le à l’aide des vis
que vous aviez retirées précédemment. Répétez l’opération pour le joint torique du tube de sortie.
Figure 1
Figure 2
Figure 3
1
1
Tube de sortie
1
1
2
3
Tube d´arrivée
Agrafe
joints toriques
joints toriques
lubrifiant
Assemblage
