Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda con
las piezas o resolver algún problema, escríbanos a la dirección de correo
support@sunnyhealthfitness.com,o llámenos al 1-877-90SUNNY (877-907-8669).

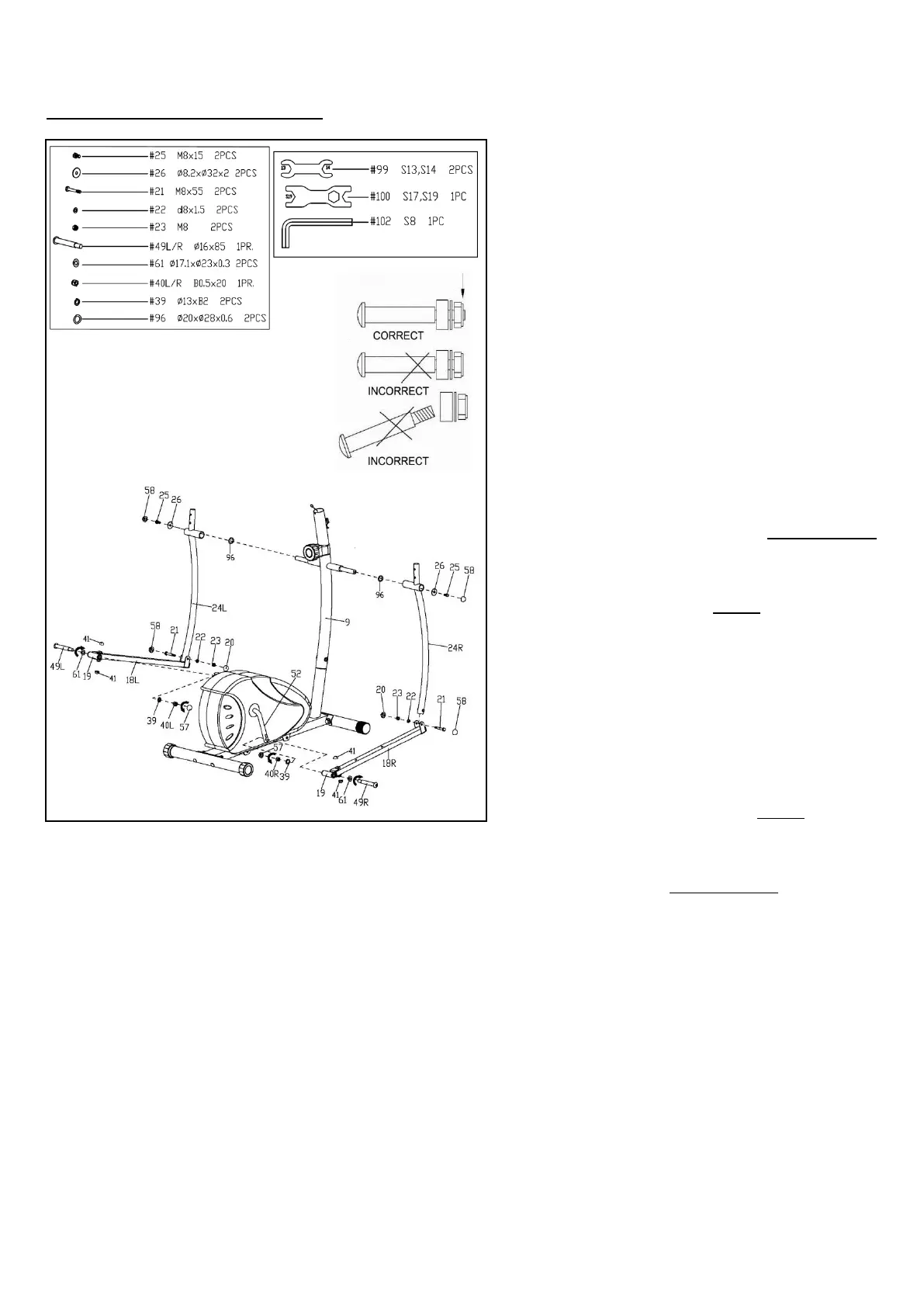

PASO 3:
Retire 2 Arandelas Onduladas (n.° 96), 2 Pernos
Hexagonales (n.° 25) y 2 Arandelas Planas (n.° 26)
del eje largo del Poste de Manubrio (n.° 9) con 2
Llaves Inglesa (n.° 99). Coloque 2 Arandelas
Onduladas (n.° 96) en los dos lados del eje largo del
Poste de Manubrio (n.° 9). Luego fije 2 Barras de
Manubrio (n.° 24L/R) al eje largo del Poste de
Manubrio (n.° 9) con 2 Pernos Hexagonales (n.° 25)
y 2 Arandelas Planas (n.° 26) que acaba de quitar
con 2 Llaves Inglesa. (n.° 99).
NOTA: No apriete completamente en este momento.
Fije el Perno de la Bisagra Izquierda (n.° 49L) a
través de 1 Arandela Ondulada (n.° 61) y la Junta de
Conexión (n.° 19) en el Tubo de Soporte del Pedal
Izquierdo (n.° 18L), luego atorníllelo en el lado
izquierdo del Brazo de Biela (n.° 52). Gire el Perno
de la Bisagra Izquierda (n.° 49L) en sentido contrario
a las manecillas del reloj lo más fuerte que pueda con
su mano. Asegúrelo apretando 1 Arandela de
Presión (n.° 39) y 1 Tuerca de Nailon Izquierda de
color NEGRO (n.° 40L) en el sentido de las agujas del
reloj hasta el extremo roscado del Perno de la
Bisagra Izquierda (n.° 49L). Luego use la Llave
Allen (n.° 102) y la Llave Inglesa (n.° 100) para
apretar.
Fije el Perno de la Bisagra Derecha (n.° 49R) a
través de 1 Arandela Ondulada (n.° 61) y la Junta de
Conexión (n.° 19) en el Tubo de Soporte del Pedal
Derecho (n.° 18R), luego atorníllelo en el lado
derecho del Brazo de Biela (n.° 52). Gire el Perno de
la Bisagra Derecha (n.° 49R) en el sentido de las
agujas del reloj lo más apretado que pueda con la
mano. Asegúrelo apretando 1 Arandela de Presión
(n.° 39) y 1 Tuerca de Nailon Derecha de color
BLANCO (n.° 40R) en sentido contrario al extremo
roscado del Perno de la Bisagra Derecha (n.° 49R).
Luego use la Llave Allen (n.° 102) y la Llave Inglesa
(n.° 100) para apretar.
NOTA: Si los Pernos de la Bisagra (n.° 49L/R) se conectan al Brazo de Biela (n.° 52) en ángulo, se dañarán tanto la
rosca de la bisagra como el brazo de la manivela. Los Pernos de la Bisagra (n.° 49L/R) están etiquetados como L para
IZQUIERDO y R para DERECHO. Los Pernos de la Bisagra (n.° 49L/R) deben penetrar completamente el anillo de
nailon de las Tuercas de Nailon (n.° 40L/R). Esto asegurará la estabilidad y durabilidad de su entrenador elíptico.
Retire 2 Pernos Hexagonales (n.° 21), 2 Arandelas Planas (n.° 22) y 2 Tuercas de Nailon (n.° 23) de los 2 Tubos de
Soporte del Pedal (n.° 18L/R). Luego fije las 2 Barras de Manubrio (n.° 24L/R) a los 2 Tubos de Soporte del Pedal
(n.° 18L/R) con 2 Pernos Hexagonales (n.° 21), 2 Arandelas Planas (n.° 22) y 2 Tuercas de Nailon (n.° 23) que
acaban de ser retirados. Apriete y asegúrelo con 2 Llaves Inglesa (n.° 99).
NOTA: Si no atornilla los Pernos Hexagonales (n.° 21), mueva el Brazo de Biela (n.° 52) a un ángulo diferente y
vuelva a intentarlo
Apriete 2 Pernos Hexagonales (n.° 25) y 2 Tuercas de Nailon (n.° 40L/R) firmemente ahora. Luego cubra con las 12
Tapas de Tuercas (n.° 20 y n.° 58 y n.° 57 y n.° 41).
Fig. 1
