Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda
con las piezas o resolver algún problema, escríbanos a la dirección de correo
support@sunnyhealthfitness.com,o llámenos al 1-877-90SUNNY (877-907-8669).

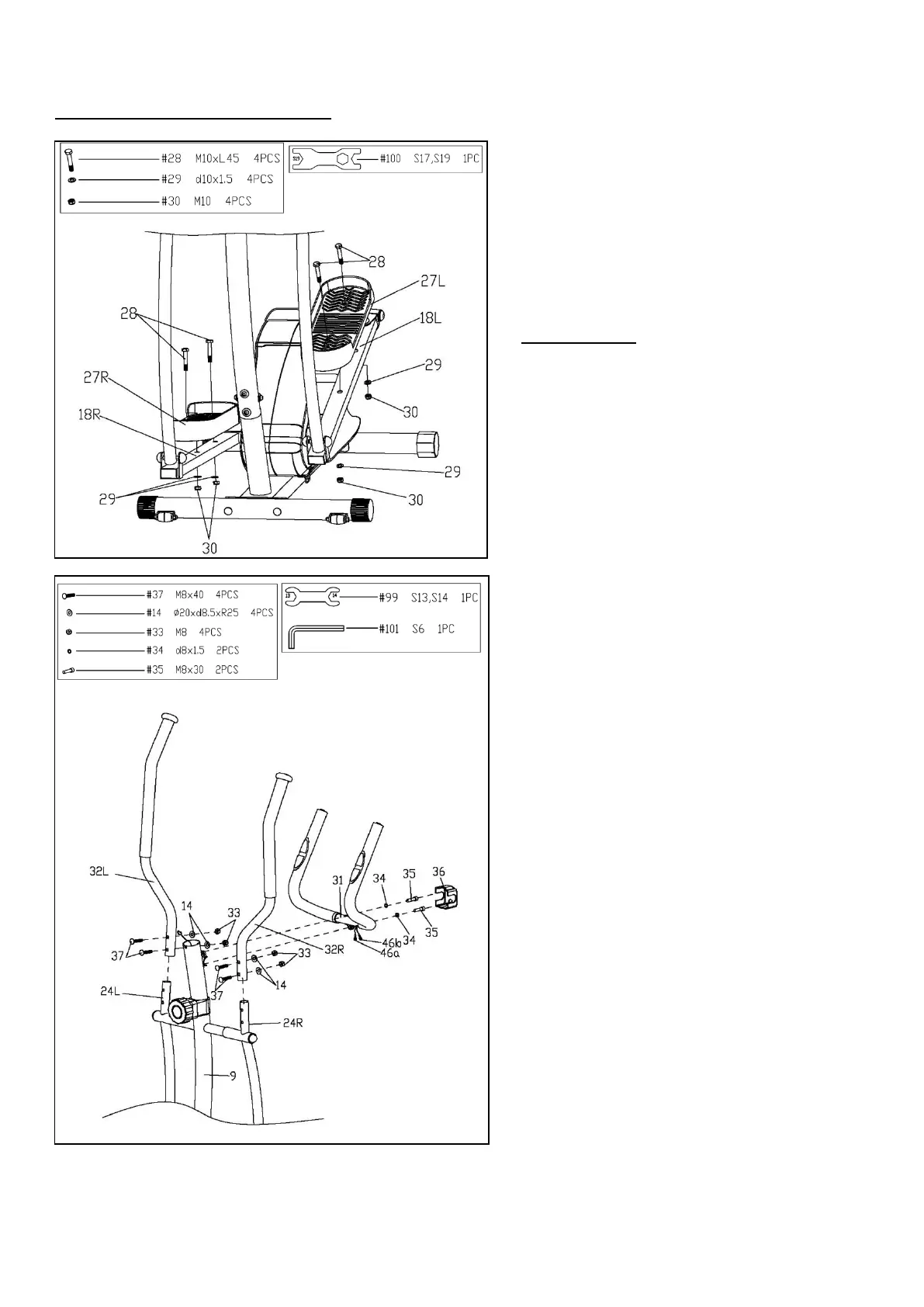

PASO 4:
Fije los 2 Pedales (n.° 27L/R) al 2 Tubos de
Soporte del Pedales (n.° 18L/R)
respectivamente con 4 Pernos Hexagonal
(n.° 28), 4 Arandelas Plana (n.° 29) y las 4
Tuercas de Nylon (n.° 30) usando Llave
Inglesa (n.° 100).
PRECAUCIÓN:
Ambos pedales están marcados, L para
IZQUIERDA (left) y R para DERECHA
(right).
PASO 5:
Retire las 2 Arandelas de Presión (n.° 34)
y los 2 Pernos Hexagonales (n.° 35) del
Poste de Manubrio (n.° 9) usando la Llave
Allen (n.° 101). Coloque el Apoyabrazos (n.°
31) en el Poste de Manubrio (n.° 9) en su
lugar. Asegúrelo con 2 Arandelas de
Presión (n.° 34) y 2 Pernos Hexagonales
(n.° 35) que se retiraron con la Llave Allen
(n.° 101), y luego extraiga el Cables del
Sensor de Pulso (n.° 46a/b) del Poste de
Manubrio (n.° 9). Finalmente, coloque la
Cubierta Decorativa (n.° 36) en el
Apoyabrazos (n.° 31).
Coloque los 2 Manubrios (n.° 32L/R) en las
2 Barras de Manubrio (n.° 24L/R) con 4
Pernos de Carrocería (n.° 37), 4 Arandelas
en Arco (n.° 14) y 4 Tuercas de Sombrerete
(n.° 33) usando la Llave Inglesa (n.° 99).
NOTA: Si el Manubrios (n.° 32L/R) roza
contra el Apoyabrazos (n.° 31) durante el
entrenamiento, confirme que montó las
piezas correctas en el lado correcto. Debe
colocar los Manubrios (n.° 32L/R) a las
Barras de Manubrio (n.° 24L/R) de acuerdo
con la etiqueta marcada con L o R. mientras
ensambla el lado izquierdo.
