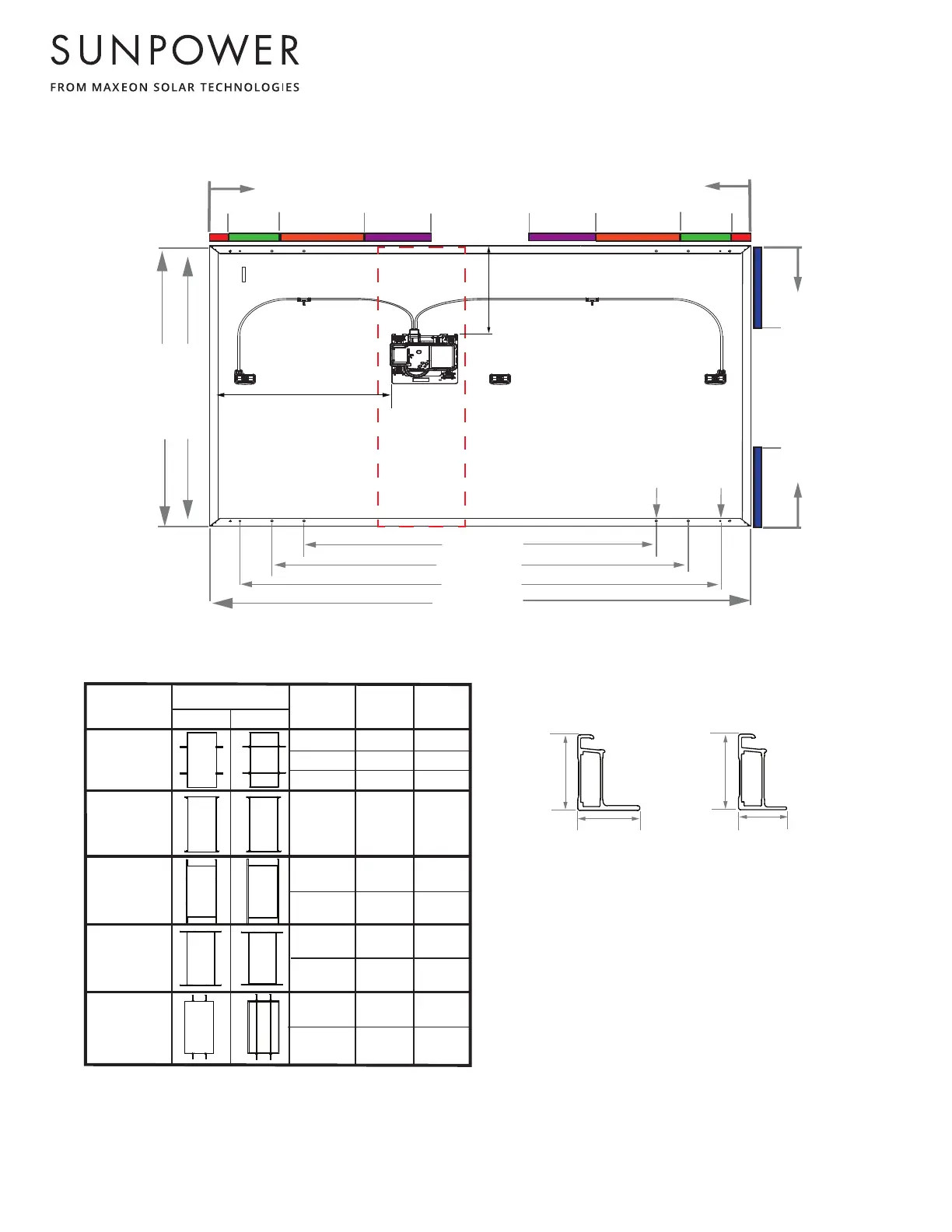

GEN 4,3 PROFIL RAMY
A -
Otwory uziemienia
(4X Ø 4,2mm)
B -
Otwory montażowe
(8X 6,8mm)
Panel słoneczny SunPower Performance 3 AC do zastosowań domowych
(SPR-P3-XXX-BLK-E3-AC, SPR-P3-XXX-BLK-E4-AC)
1086 mm
1690 mm
0
BOCZNY PROFIL RAMY
KOŃCOWY PROFIL RAMY
0
350
1100 mm
Montaż narożny,
długi bok
1038 mm
0 - 240
+1400/-1400
+933/-933
372 - 472
350
50 - 372 +3600/-1800
+2400/-1200
Tolerancje pomiarowe wynoszą +/-3 mm dla długości i szerokości modułu.
0 - 50
+2400/-1600 +1600/-1067
1300 mm
1500 mm
240 - 340
+6000/-2400
+4000/-1600
565 mm
355 mm
B A
35 mm
35 mm
32 mm 24 mm
472 - 690
+2400/-2400 +1600/-1600
240 - 340
+2400/-2000 +1600/-1333
80 - 180
+6000/-2400
+4000/-1600
472
180
0
0
50
690
472
180
50
690
KLAMRY GÓRNE
Strefa wykluczenia
mikroinwertera
Opis konfiguracji
montażu
Schemat konfiguracji montażu
Widok z przodu Widok z tyłu
Lokalizacje stref
montażowych
(Odległość od
narożnika (mm)
Obciążenie
testowe
w dół/ w górę
(Pa)
Obciążenie
obliczeniowe
w dół/ w górę
(Pa)
Montaż na dłuższym
boku, szyny
prostopadłe do
ramy montażowej
Montaż na dłuższym
boku, szyny
równoległe do
ramy montażowej
Montaż na krótszym
boku, szyny
prostopadłe do ramy
montażowej (Montaż
na krawędziach
końcowych)
Montaż na krótszym
boku, szyny
równoległe do ramy
montażowej
3 Szyny nie mogą znajdować się pod Microinverterem.
5 Montaż z dolnym kołnierzem.
6 Obszar ten wskazuje położenie zacisku, a nie prowadnic.
Obciążenie obliczeniowe uwzględnia 1,5 współczynnika bezpieczeństwa, obciążenie testowe = obciążenie
obliczeniowe x 1,5. Gwarancja na produkt pokrywa wyłącznie wartości obciążeń obliczeniowych. Obciążenia
obliczeniowe podane w tej tabeli mają pierwszeństwo przed wszystkimi innymi obciążeniami podanymi przez
innych dostawców, chyba że zostały oficjalnie zatwierdzone przez firmę Maxeon.
2 Obciążenia testowe służą jedynie celom informacyjnym, obciążenia obliczeniowe powinny być uwzględnione w
projekcie.
4 W przypadkach, gdy konieczny jest montaż mieszany (połączenie montażu na długim i krótkim boku), za
dopuszczalne obciążenie obliczeniowe należy przyjąć najniższe wartości obciążenia obliczeniowego.
To Next Page
