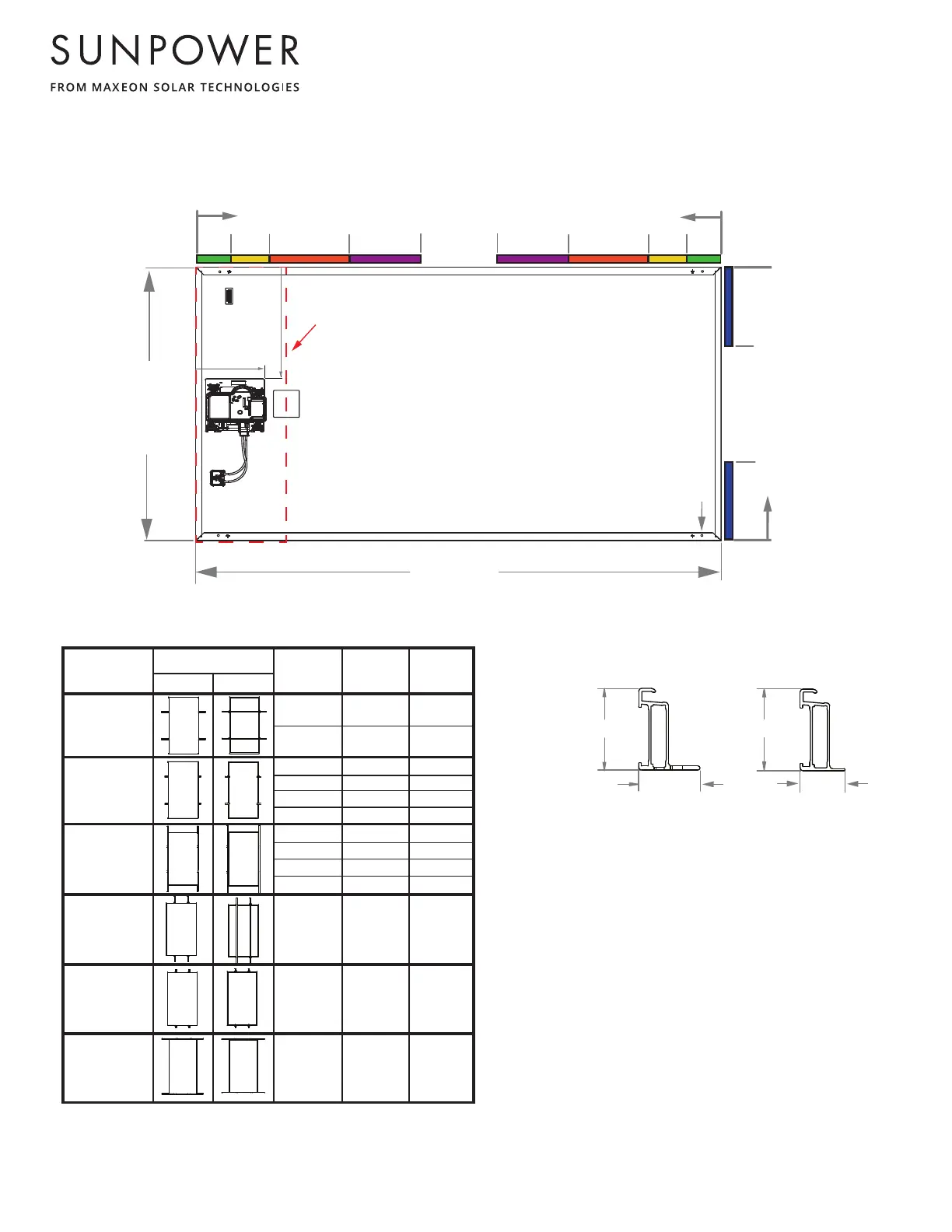

APPENDICE: CARICHI DI MONTAGGIO E CONFIGURAZIONI
GENERAZIONE 5,2 CORNICE
Pannello Solare Residenziale SunPower Maxeon 5 AC
(SPR-MAX5-XXX-BLK-E3-AC)
A - Fori per la messa (4X Ø 4,2mm)
1017 mm
1835 mm
0
0
La tolleranza sulle dimensioni (lunghezza e la larghezza) del modulo raffigurato nel disegno è pari a +/- 3 mm
A
0
265
514
150
714
0
265
514
150
714
350
350
363.7 mm
252.8 mm
MORSETTI SUPERIORI
4 Montaggio sulla flangia inferiore.
5 La zona indica la posizione del morseo, non delle guide.
265 - 514
514 - 714
0 - 150
150 - 265
265 - 514
514 - 714
0 - 150
150 - 265
265 - 514
514 - 714
0 - 350
0 - 350
0 - 350
+3600/-2400
+2400/-2400
+2400/-2400
+1600/-1600
+1600/-1600
+2400/-1600
+2400/-2400
+5400/-3600
+2400/-2400
+2400/-2400
+2400/-2400
+5400/-3600
+2400/-2400
+2400/-2400
+2400/-2550
+5400/-4050
+1600/-1600
+3600/-2400
+1600/-1600
+1600/-1600
+1600/-1600
+3600/-2400
+1600/-1600
+1600/-1600
+1600/-1700
+3600/-2700
 Il carico di progeo considera un faore di sicurezza pari a 1.5, Carico per test= carico di progeo X 1.5. La garanzia
di prodoo copre soltante i valori di carico di progeo. I valori di carico di progeo elenca in questa tabella sono
da considerarsi come i piu' aendibili rispeo ad altri valori da da par terze, almeno che non ci sia un
autorizzazione formale da parte di Maxeon.
2 I carichi di prova sono solo a scopo informavo, i carichi di progeo dovrebbero essere considera per la
progeazione del progeo.
3 Nei casi in cui è necessario il montaggio ibrido (combinazione di montaggio laterale lungo e corto), i valori di
carico di progeo più bassi dovrebbero essere considera come carico di progeo consento.

Descrizione della
configurazione di
montaggio
Montaggio sul lato
lungo, binari
perpendicolari alla
cornice di montaggio

Montaggio sul lato
lungo, pun di
supporto
Montaggio sul lato
lungo, binari
paralleli alla cornice
di montaggio

Montaggio sul lato
corto, binari
perpendicolari alla
cornice di montaggio
Montaggio sul lato
corto, pun di
supporto
Montaggio sul lato
corto, binari paralleli
alla cornice di
montaggio
Schema di configurazione
di montaggio
Vista Frontale
Vista posteriore
Montaggio Zona
(Distanza dall'angolo)
Carico di
prova
verso il basso/
verso l'alto
(Pa)

Carico di
progeo

vverso il basso/
verso l'alto
(Pa)
Zona di esclusione
del microinverter
LATO LUNGO
32 mm
40 mm
LATO CORTO
24 mm
40 mm
