SunPower Maxeon - Page 94

MAXEON SOLAR TECHNOLOGIES, LTD.
537620 Rev.I
© 2024 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso. 14
50 - 180
180 - 472
+3600/-2400
+5400/-2400
+2400/-2400
+2400/-1600
+3600/-1600
+1600/-1600

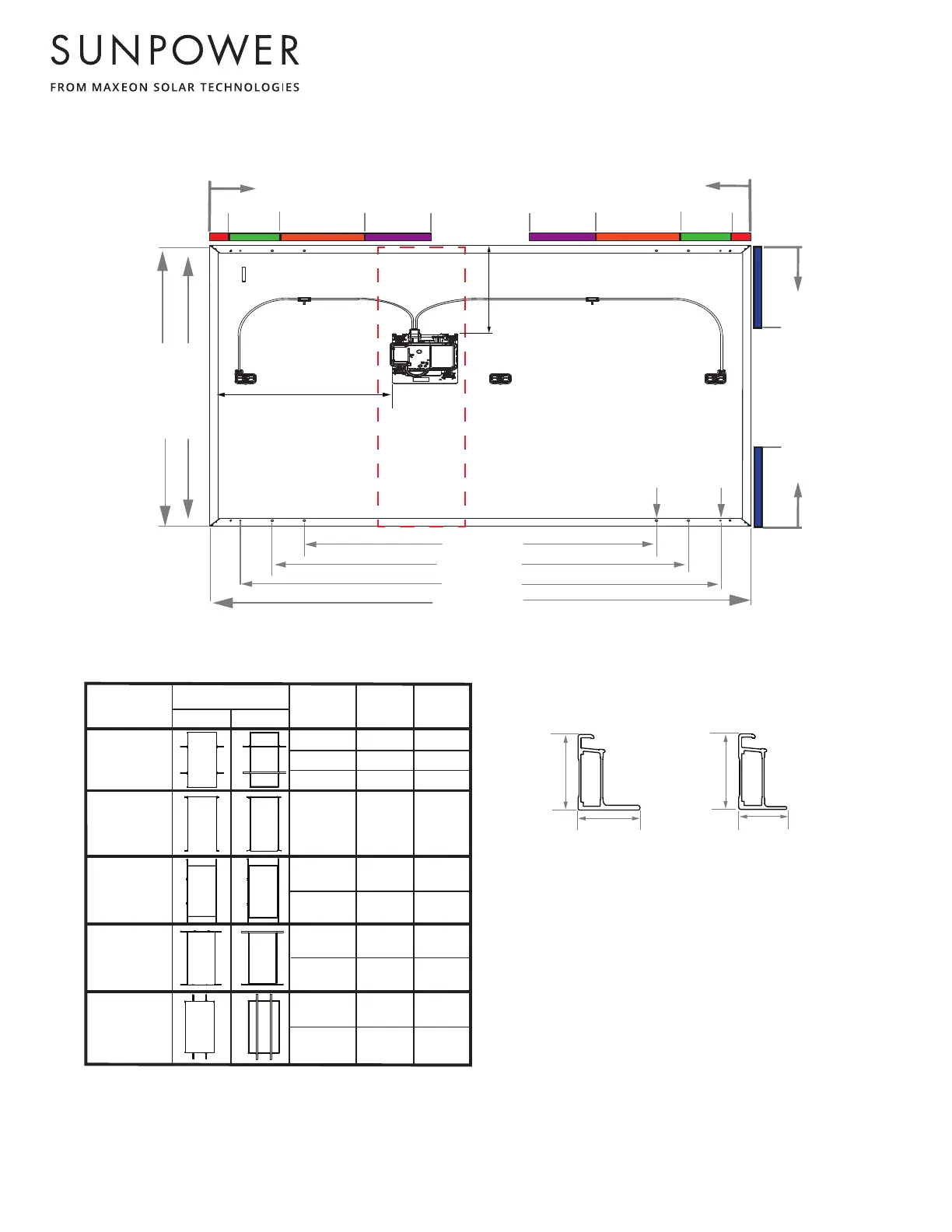

GEN 4,3 PERFIL DE BASTIDOR
A - Orificios para suelo (4X Ø 4,2mm)
B -
Orificios de montaje (4X 9mm (W) x 14mm (L), R4,5mm)
Panel solar residencial SunPower Performance 3 AC
(SPR-P3-XXX-BLK-E3-AC, SPR-P3-XXX-BLK-E4-AC)
1086 mm
1690 mm
0
LADO LARGO
LADO CORTO
0
350
1100 mm
Montaje en esquina,
lado largo

1038 mm
0 - 240
+1400/-1400
+933/-933
372 - 472
350
50 - 372 +3600/-1800
+2400/-1200

Las tolerancias de medición son de +/-3 mm para la longitud y la anchura del módulo.
0 - 50
+2400/-1600 +1600/-1067
1300 mm
1500 mm
240 - 340
+6000/-2400
+4000/-1600
565 mm
355 mm
B A
35 mm
35 mm
32 mm 24 mm
472 - 690
+2400/-2400 +1600/-1600
240 - 340
+2400/-2000 +1600/-1333
80 - 180
+6000/-2400
+4000/-1600
472
180
0
0
50
690
472 180
50
690
PINZAS SUPERIORES
Zone di exclusin
del
microinversores
3 Los raíles no deben estar debajo del Microinversor.
5 Montaje en la brida inferior.
6 La zona indica la posición de la pinza, no las guías.
 La carga de diseño considera 1.5 Factor de Seguridad, Carga de prueba = Carga de diseño x 1.5. La garana del
producto cubre únicamente los v alores de carga de diseño. Las cargas de diseño enumeradas en esta tabla
reemplazan todas las demás cargas que puedan definir otras partes, a menos que haya una autorización formal de
Maxeon.
2 Las cargas de prueba son solo para fines informavos, las cargas de diseño deben considerarse para el diseño
del proyecto.
4 En los casos en que sea necesario un montaje híbrido (combinación de montaje lateral largo y corto),
los valores de carga de diseño más bajos deben considerarse como carga de diseño permisible.

Descripción de la
configuración de
montaje
Diagrama de configuración de
montaje
Vista frontal Vista posterior
Ubicaciones de
zonas de montaje
(Distancia desde la
esquina en mm)
Carga de
prueba
hacia abajo/
hacia arriba
(Pa)

Carga de
diseño

hacia abajo/
hacia arriba
(Pa)
Montaje lateral largo,
rieles perpendiculares
al marco de montaje
Montaje lateral largo,
rieles paralelos al
marco de montaje

Montaje lateral corto,
rieles paralelos al
marco de montaje
(Montaje final)
Montaje lateral corto,
rieles perpendiculares
al marco de montaje
(Montaje final)
