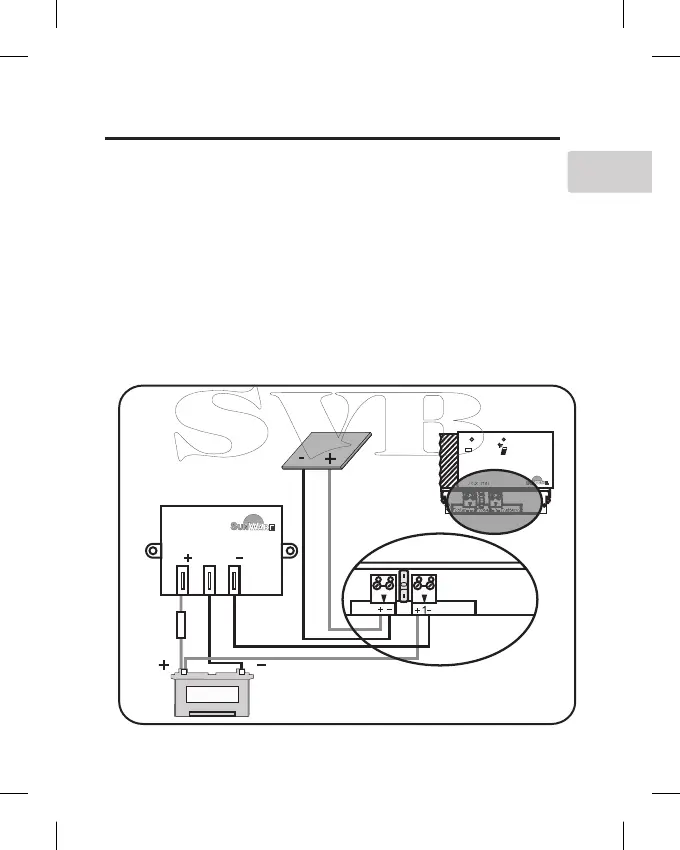

2.3 Modelo de conexión con FOX-100
Indicación de tensión de batería e
indicación de corriente de carga
Advertencia:
Para evitar una dañina descarga total de la batería,
habrá que desconectar a los consumidores al haber
una tensión de batería de 10,5V (o 21,0V en caso de
sistemas de 24V).
Fusible
FOX-D1
INB B
Regulador de
carga FOX-100
Módulos solares
batería 1
Solar
Battery
Fuse
100 %
75 %
50 %
10
Solar Battery
1
Fuse
FOX 100
FOX 100
ES
