B1 B2
B1 B2
+
-
-
+
-
+
-
+
Yellow RedGreen
1
100%
70%
30%
B1 B2
FOX-220
FOX-220
INB B
FOX-D1
Fusible
batería 1
Regulador de
carga FOX-220
Módulos solares
Consumidores
45

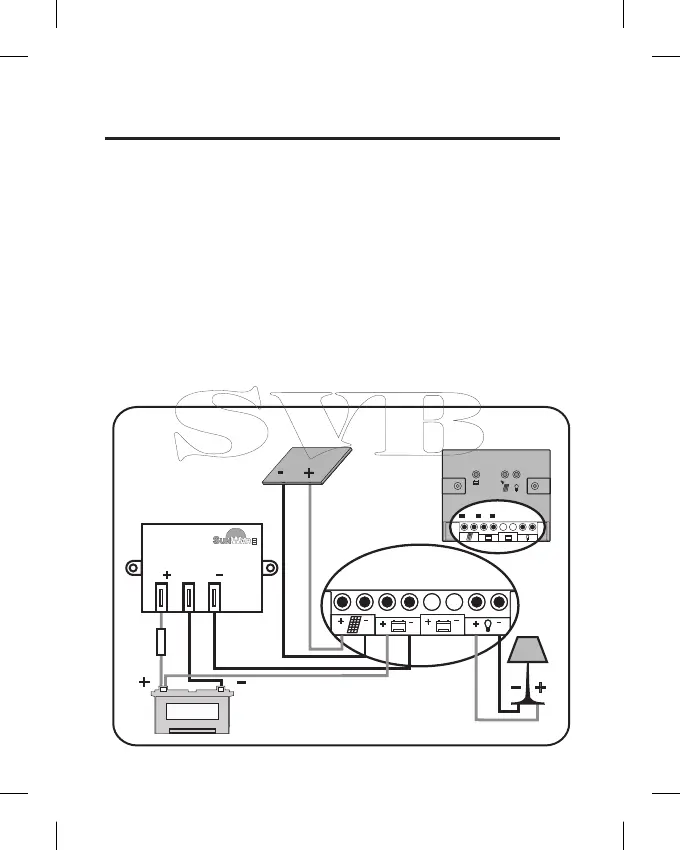

2.4 Modelo de conexión con FOX-220
Indicación de tensión de batería e
indicación de corriente de carga /
de descarga
Adecuado para sistemas de 12V/24V en conexión
con un regulador de carga incluida una protección de
descarga total integrada. En la posición de conexión
"Corriente" la corriente de carga se mostrará sin
signo y la corriente de descarga con el signo "-". Si la
batería es cargada a través del módulo y es sacada
una corriente, se mostrará la diferencia.
