64

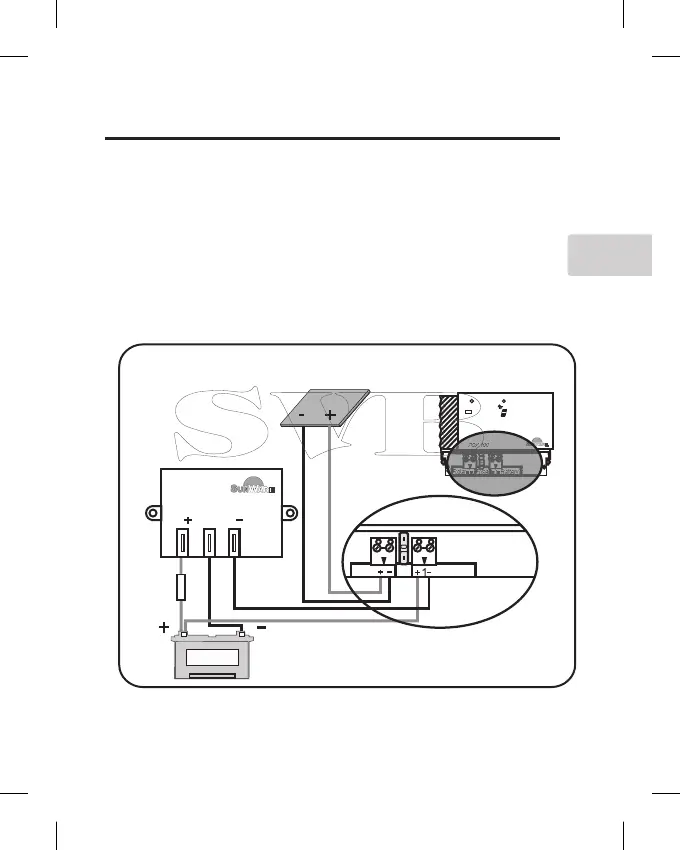

2.3 Kopplingsexempel med FOX-100
Indikering av batterispänning och
laddningsström
OBS!
För att undvika en skadlig djupurladdning av batteriet
måste förbrukarna kopplas från vid en batterispänning
på 10,5V (resp 21,0V vid 24V-system).
Säkring
FOX-D1
INB
B
Laddnings-
regulator FOX-100
Solarmoduler
batteri 1
Solar
Battery
Fuse
100 %
75 %
50 %
10
Solar Battery
1
Fuse
FOX 100
FOX 100
SE
