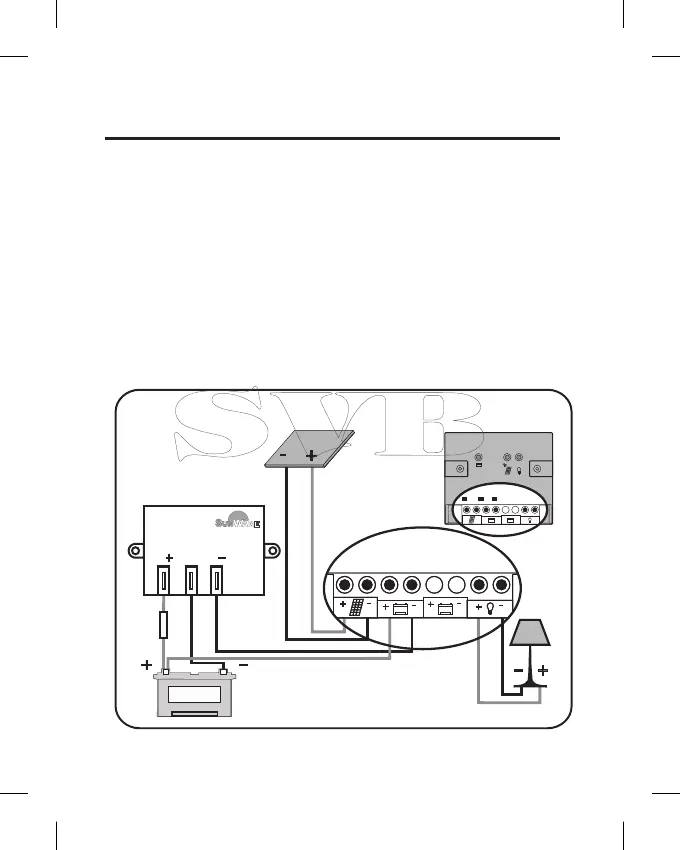

2.4 FOX-220Kopplingsexempel med
Indikering av batterispänning och
laddnings- och urladdningsström
Lämplig för 12V/24V-system tillsammans med en
laddningsregulator inkl inbyggt djupurladdningsskydd.
Vid brytarläget "Ström" indikeras laddningströmmen
utan förtecken och urladdningsströmmen med "-".
Om batteriet laddas genom modulen och en ström
urtagen, visas skillnaden.
INB B
FOX-D1
Säkring
Batteri 1
Laddnings-
regulator FOX-220
Solarmoduler
Förbrukarna
B1 B2
B1 B2
+
-
-
+
-
+
-
+
Yellow RedGreen
1
100%
70%
30%
B1 B2
FOX-220
FOX-220
