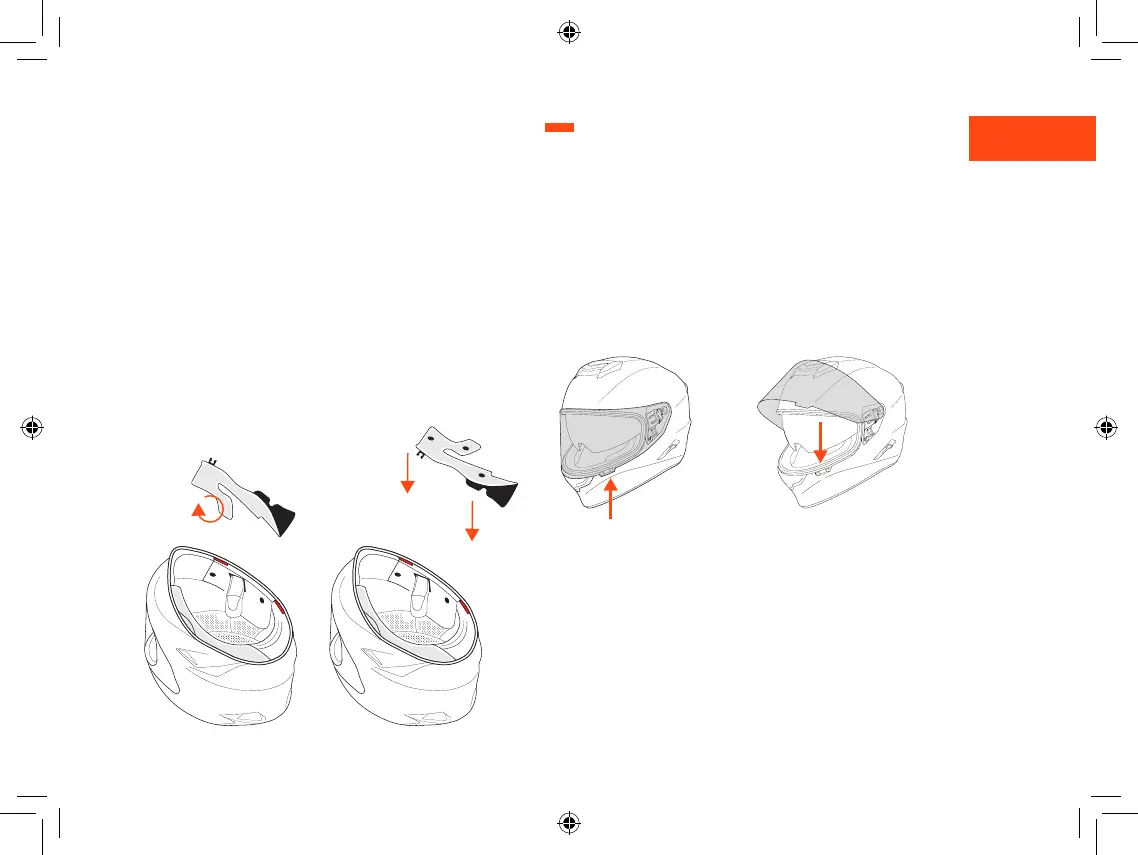

Montage – Figure 11
Remettre les mousses de joues dans la position originale.
Insérer le crochet de xation (L) dans le trou de passage rouge (M)
Placer la partie arrière de la mousse de joue sur la partie xe de
la doublure intérieure. Vérier que la sangle de xation (N) est
correctement insérée à la place appropriée (O).
Pousser la mousse de joue vers la partie arrière du casque et
accrocher les boutons-pression.
Vérier que le montage a été correctement réalisé en contrôlant:
- que la mousse de joue est solidement bloquée dans sa position
- que la sangle est complètement libre à l’intérieur du trou de
passage et qu’elle n’est pas restée écrasée sous mousse de joue
pendant le montage.
Seuls le blocage correct du protège-joue et le bon positionnement
de la sangle assurent la persistance de l’ecacité du système de
fermeture. Pendant l’utilisation du casque, le levier de blocage doit
toujours être xé en position de blocage ; en cas d’échec de blocage
correct du levier, s’abstenir d’utiliser le casque.
VISIERES — N — Figure 12
La visière doit être nettoyée et contrôlée périodiquement. La présence
de saleté et/ou de rayures profondes sur la surface de la visière peut
être la cause de reets anormaux de la lumière ou d’aberrations pouvant
diminuer la sécurité de conduite. En cas de présence de tels défauts,
remplacer immédiatement la visière du casque.
Utilisation – Figure 12
La visière (P) doit être actionnée uniquement en utilisant le l’ergot de
levage (Q). Ne l’ouvrez pas à un autre endroit pour éviter de causer des
dommages accidentels (rayures) ou de salir le champ de vision.
Ouverture de la visière: pousser légèrement l’ergot de levage vers
l’extérieur (Q), déverrouiller la languette de son emplacement (R) sous le
joint et la soulever.
Fermeture de la visière: pour bloquer la visière en position d’arrêt,
l’abaisser jusqu’à ce que la languette soit bloquée à l’intérieur de
l’emplacement (R) situé dans la garniture. Deux positions de blocage
sont prévues: en position intermédiaire et la visière entièrement ou-
verte. L’actionnement doit toujours se terminer par l’enclenchement
d’une des positions de blocage perceptibles grâce à un léger cran
lorsque la visière est correctement bloquée. Pour débloquer la visière
de ces positions de blocage, il sut d’exercer une légère pression en
l’actionnant comme indiqué précédemment dans la phase initiale du
mouvement, jusqu’à la libération de sa position de blocage.
