FIGURE 14
Pendant la conduite, la visière ne doit jamais être laissée dans
une position intermédiaire, elle soit toujours être bloquée sur une
position d’arrêt.

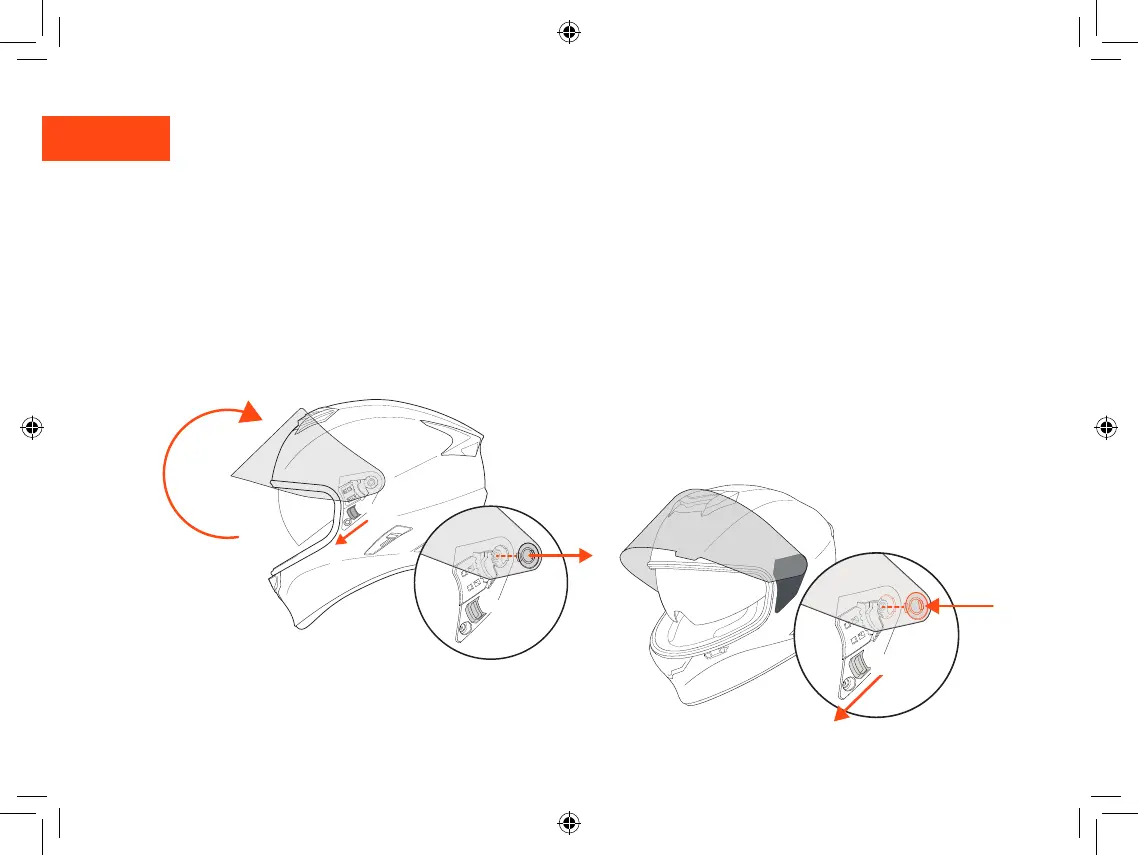

Démontage – Figure 13
Soulever la visière jusqu’à la position d’ouverture totale.
Glisser l’ergot (S) et le maintenir en tension (S)
Retirer la visière de son mécanisme en tournant et en même temps
en la tirant vers l’extérieur.
Répéter l’opération de l’autre côté.
Montage – Figure 14
Pour assurer le bon fonctionnement du système d’ouverture/ ferme-
ture de la visière, vérier que toutes les pièces (emplacement sur le
casque, surface de la visière en contact avec les pièces mobiles) sont
parfaitement propres.
Positionner la visière comme si elle était complètement ouverte.
Positionner la visière sur le mécanisme an que l’emplacement de
rotation soit inséré dans la bague de rotation.
1) Faire glisser le levier (S)
2) Appuyer légèrement pour coller les crochets sur la visière dans les
fentes sur les mécanismes de rotation
Répéter l’opération sur le côté opposé.
Après avoir installé le mécanisme, vériez que la visière est
solidement xée au casque, qu’elle tourne librement et qu’elle se
verrouille correctement dans les positions de verrouillage.
En cas de non vérication de ces conditions et de mauvais
fonctionnement du mécanisme de rotation de la visière, s’abstenir
d’utiliser le casque et s’adresser uniquement à du personnel Suomy
autorisé
38
1
2
FIGURE13
1
2
3
S
S
S
