FIGURE 15
FIGURE 16

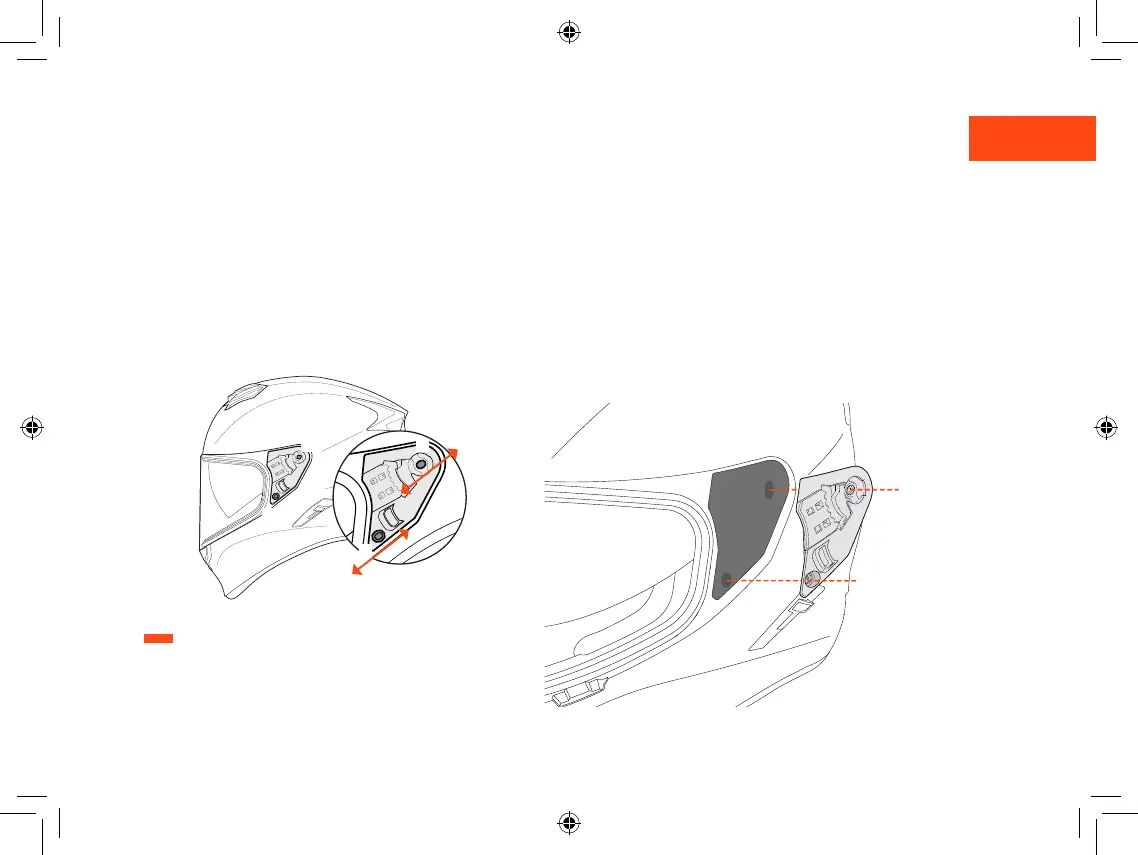

Réglage – Figure 15
En cas d’inltrations au niveau des bords de la visière en position de
fermeture totale, après son remplacement ou après une utilisation
prolongée du casque, le réglage du mécanisme d’actionnement de la
visière pourrait s’avérer nécessaire.
Soulever la visière jusqu’à la position d’ouverture totale.
Retirer la visière, comme indiqué dans le paragraphe précédent.
Desserrer les deux vis (T - U) sans les retirer et sans désassembler
le mécanisme.
Déplacer horizontalement tout le mécanisme et serrer les vis.
Répétez les opérations sur le côté opposé en déplaçant le mécanisme
dans la même direction que la précédente.
Une fois terminé, vériez si la visière peut être facilement fermée et
si elle adhère au joint
MECANISME VISIERE – Figure 16
Remplacement
Démontage
Après avoir enlever la visière comme indiqué dans les paragraphes
précédents, desserrer et ôter les vis (T - U); enlever ensuite le
mécanisme de la calotte.
Montage
Les mécanismes ne sont pas interchangeables. Avant de procéder
au montage, il est nécessaire d’identier le côté de montage
respectif.
Positionner le mécanisme sur la calotte, insérer les vis et les visser.
Une fois montés, contrôler le bon positionnement et la solide
xation des mécanismes sur la calotte. Procéder ensuite au
montage de la visière et à son réglage comme indiqué dans les
paragraphes précédents.Une fois le montage terminé, vérier que la
visière est fermement xée au casque, qu’elle fonctionne librement
et qu’elle se bloque correctement dans les positions de blocage.
En cas de non vérication de ces conditions et de mauvais
fonctionnement du mécanisme de rotation de la visière, s’abstenir
d’utiliser le casque et s’adresser uniquement à du personnel Suomy
autorisé.
39
T T
T
U
U
U
