БЪРЗ НАРЪЧНИК ИНСТРУКЦИИ ЗА SUPER 3600 С L1/R2-CRX

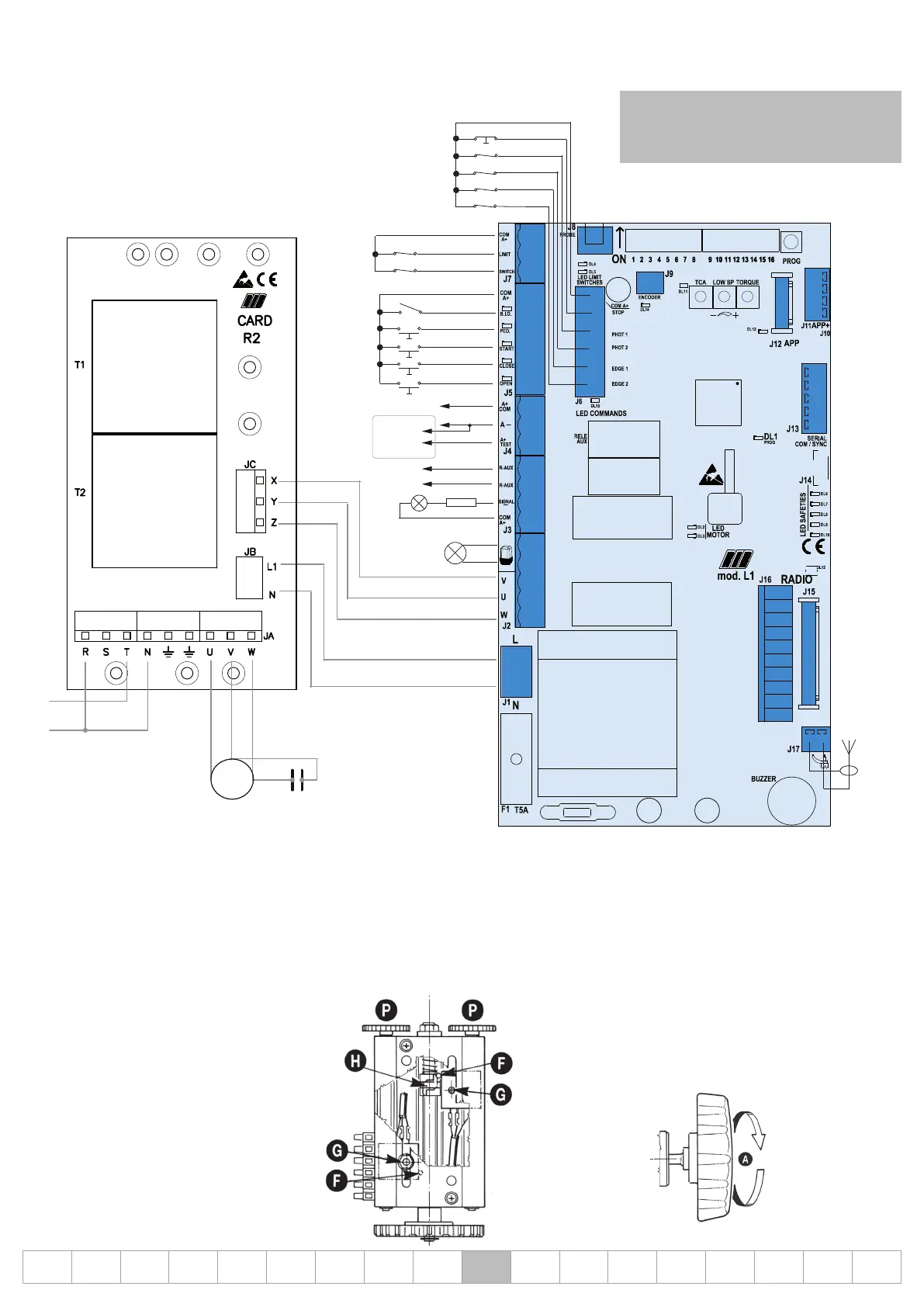

1° Свързване на двигателя и крайните изключватели (изпълнено в завода)
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
M
прекъсвач
прекъсвач
LED
R=2,2K 1/4W
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
700 W MAX
ЧЕСТО СРЕЩАНИ
ФОТОКЛЕТКА 1
СПРИ СЕ
СВЕТЛИНА 2
ФОТОКЛЕТКА 2
СВЕТЛИНА 1
ПЕШЕХОДЕЦ
ОТВАРЯ
БЛИЗО
ЧАСОВНИК
ЕДИНСТВЕНА КОМПАНИЯ
ЧЕСТО СРЕЩАНИ
ЧЕСТО СРЕЩАНИ
ЧЕСТО СРЕЩАНИ
ЧЕСТО СРЕЩАНИ
A+TEST / A-
АВТОМАТИЧЕН
КОНТРОЛ
ФОТОКЛЕТКА
ЗАХРАНВАНЕ
230Vac 50 Hz
кондензатор
БЛИЗО
ОТВАРЯ
ЧЕСТО СРЕЩАНИ
МИГАЩА СВЕТЛИНА
230Vac 40W
АНТЕНА
433 MHz
ШИЛЪТ НА
ЛЕЧЕНИЕТО
TCA TRIMMER - АВТОМАТИЧЕН ЗАКЛЮЧВАЩ регулатор за пауза за TOTAL или PEDESTRIAN отвори
по подразбиране НЕ АКТИВИРАНО и LED DL11 OFF (тримерът се завърта напълно обратно на часовниковата стрелка)
Този тример прави възможно регулирането на времето за пауза за автоматично или автоматично затваряне на пешеходците. Само когато вратата е напълно отворена (пълна) или
частично отворена (пешеходец) и LED DL11 ON (тримерът се завърта по часовниковата стрелка, за да активира функцията).
Времето на пауза (за напълно отворена врата) може да се регулира от минимум 2 s до максимум 2 минути.
Времето на пауза (за отворена врата с PED. Контрол) може да се регулира от минимум 2 секунди до максимум 30 секунди.
2° РЕГУЛИРАНЕ КРАЙНИТЕ ИЗКЛЮЧВАТЕЛИ
Отблокиране от страна на оператора с използването на
ръкохватката “A” както е указано тук по-долу, отблокирайте
гайките G. Задвижете подвижните части на ръка за да
установите посоката на преместване на палчетата H при
отваряне и при затваряне. При отворена и затворена врата,
позиционирайте двата ограничителя F като действате на
ръкохватките P така, че да се притиснат от палчетата H.
Блокирайте гайките G.
За да може ръчно да се отвори бариерата, трябва да се отвори капакът със
съответният ключ, вкарайте английският ключ RIB в гайката за отблокиране
и го завъртете 3 пъти по посока обратна на часовниковата стрелка. За да
възстановите електронната работа действайте в обратен ред.
Важно: Палчето H трябва да притиска електрическите микропрекъсвачи преди
докосване на подвижната част в механичните езичета.
ЗАДЪЛЖИТЕЛНО Е ДА ПОСТАВИТЕ
DIP 13 В ПОЗИЦИЯТА ON
