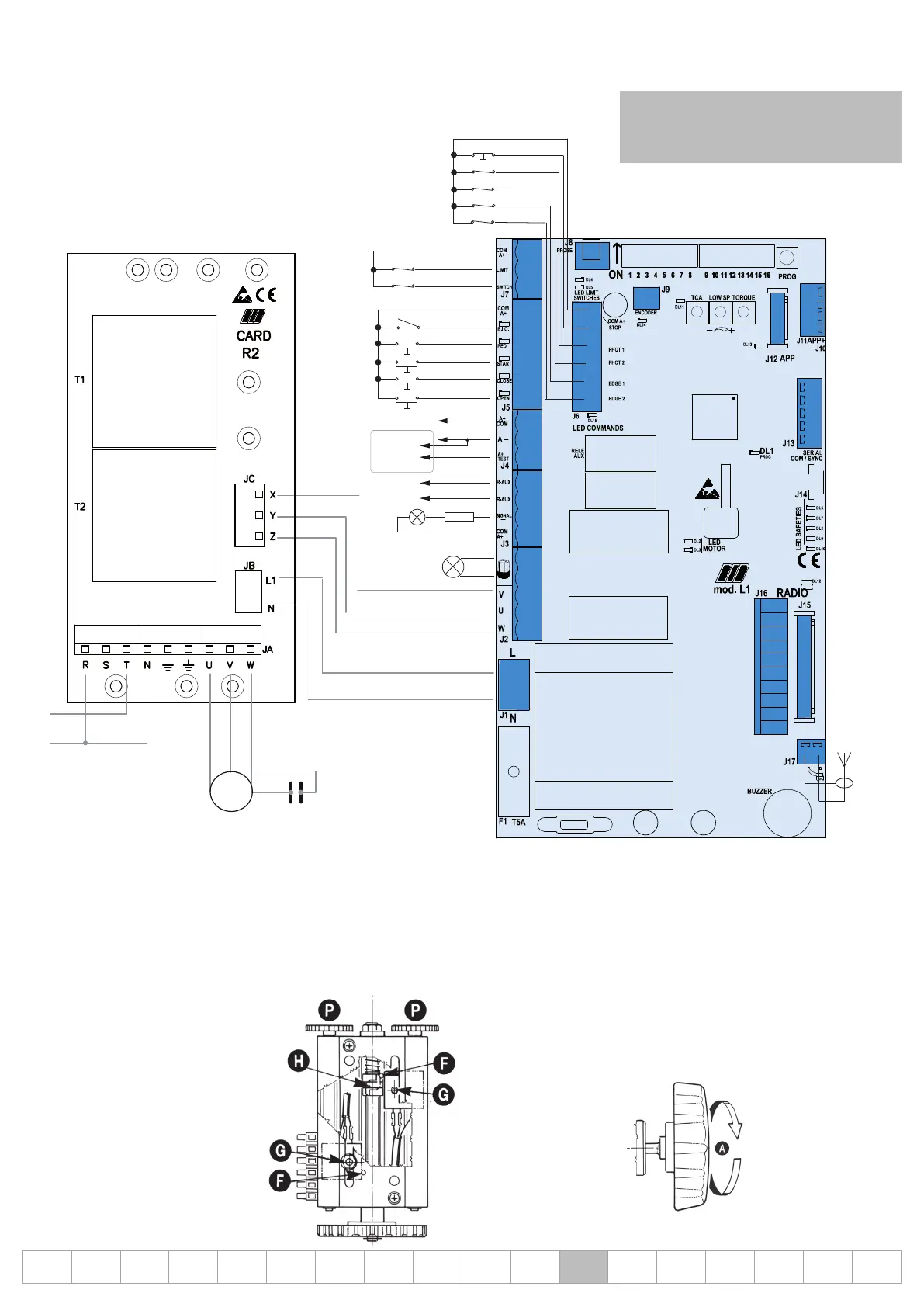

SUPER 3600 İLE L1/R2-CRX İÇİN BASİTLEŞTİRİLMİŞ TALİMATLAR
1 Motor ve kurs sonu bağlantısı (fabrikada gerçekleştirilir)
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
M
SON YARIŞ ANAHTARI
SON YARIŞ ANAHTARI
LED
R=2,2K 1/4W
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
700 W MAX
ORTAK
FOTOSEL 1
DURDURMAK
GÜVENLIK ŞERIDI 2
FOTOSEL 2
GÜVENLIK ŞERIDI 1
YAYA
AÇIK
KAPAT
SAAT
TEK KOMUT
ORTAK
ORTAK
ORTAK
ANTENIN
433 MHz
ANTENIN
KALKANI
GÜÇ KAYNAĞI
230Vac 50 Hz
KONDANSATÖR
KAPAT
AÇIK
ORTAK
A+TEST / A-
FOTOSELLI
OTOMATIK
KONTROL
FLAŞÖR
230Vac 40W
TCA TRIMMER - OTOMATİK KAPATMA TOPLAM veya PEDESTRİ açıklıkları için zaman düzenleyiciyi duraklatır
varsayılan AKTİF DEĞİL ve LED DL11 KAPALI (ayar düğmesi tamamen saat yönünün tersine döndürülmüş)
Bu düzeltici, toplam veya yaya otomatik kapanma için duraklama süresini ayarlamayı mümkün kılar. Sadece kapı tamamen açık (toplam) veya kısmen açık (yaya) ve LED DL11 ON (özellik
etkinleştirmek için saat yönünde döndürülmüş düzeltici).
Duraklama süresi (tamamen açık bir kapı için) minimum 2 saniyeden maksimum 2 dakikaya kadar ayarlanabilir.
Duraklama süresi (PED kontrolü ile açık kapı için) minimum 2 saniyeden maksimum 30 saniyeye kadar ayarlanabilir.
2° KURS SONUNUN AYARLANMASI
“A” kolunu kullanarak, aşağıda anlatılan biçimde
operatörü serbest hale getiriniz, G somunlarını
çıkarınız.
Kamların H, hem açılışta hem de kapanışta hareket
yönünü belirlemek için, oynar kısmı manuel olarak
hareket ettiriniz.
Kapı açık ve kapalı pozisyonda, P düğmelerini
kullanarak, H kamlar tarafından bastırılacak biçimde
iki kurs sonunu F yerleştiriniz.
G somunlarını sıkınız.
Kapıyı manüel olarak açabilmek için karter’i özel anahtarı ile açmak gerekir, RIB alyan anahtarını
salma vidasına sokun ve saatin aksi yönünde 3 kez çevirin.
Elektriksel kullanım için işlemi ters yöne doğru gerçekleştiriniz.
NOT: H kamı, kapının oynar kısmı mekanik dayamalara dokunmadan önce, elektronik
microswitchlere bastırmalıdır.
DIP 13’ü “ON” (AÇIK)
POZİSYONDA AYARLAMA
ZORUNLU
