配L1/R2-CRX的SUPER 3600简明使用手册

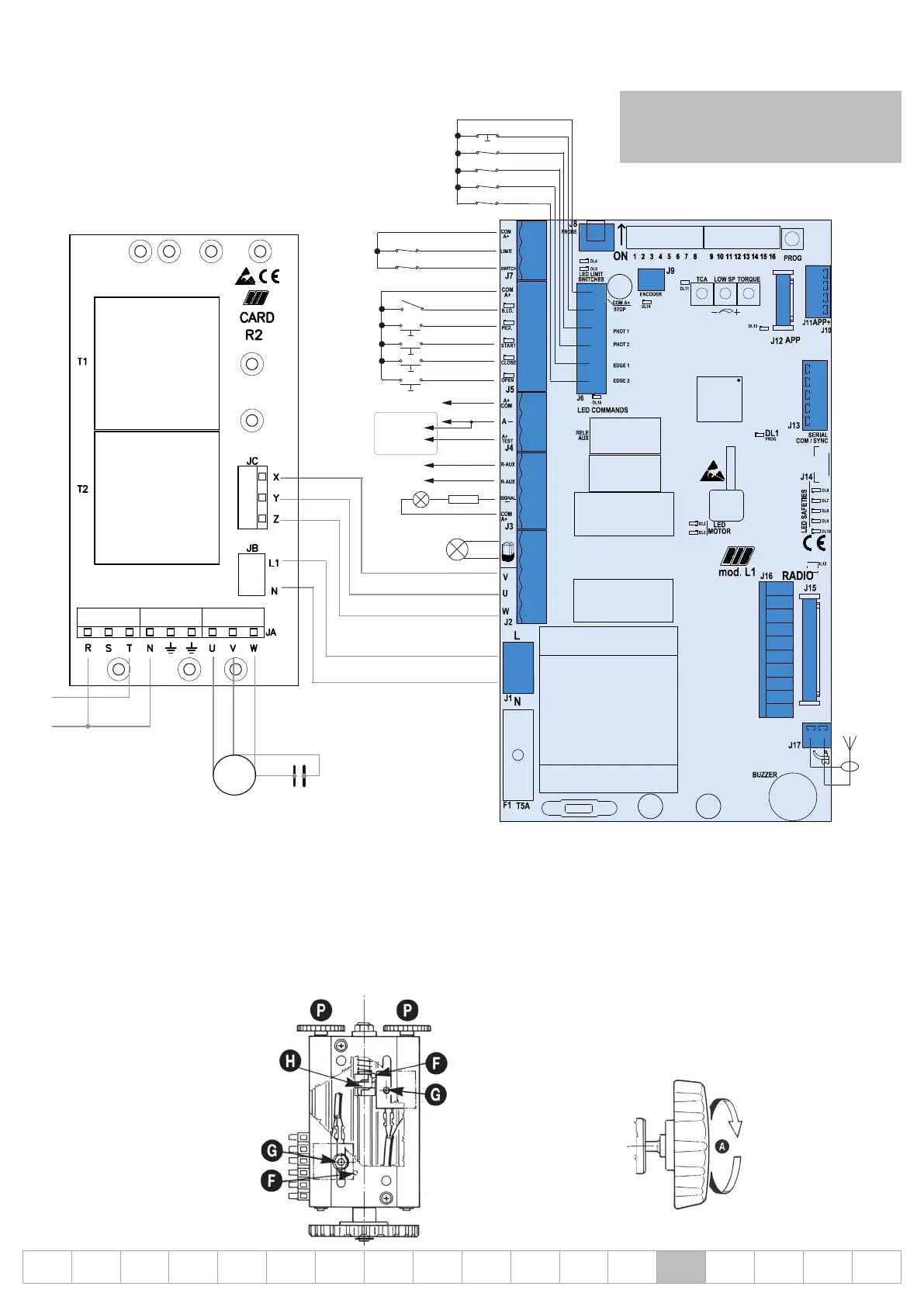

第1步 连接电机与限位器（工厂中进行）
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
M
限位开关
限位开关
LED
R=2,2K 1/4W
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
700 W MAX
共同
光电池1
停
安全带2
光电池2
安全带1
行人
打开
关
时钟
单一命令
共同
共同
共同
共同
关
打开
共同
电源
230Vac 50 Hz
电容器
433 MHz空中
天线的盾牌
A+TEST / A-
光电管自动控制
信号灯
230Vac 40W
TRIMMER TCA - 全自动或行人自动关闭等待时间调节器
默认未启用且DL11 LED熄灭（微调器完全逆时针旋转）
使用这种修剪器，可以在总行程或行人自动关闭之前调整时间。
只有在门打开时才能使用全部或行人打开命令和DL11 LED打开（顺时针旋转修剪器以启用此功能），即可实现自动关闭。
暂停时间（完全打开的门）可以从最少2秒调整到最多2分钟。
暂停时间（用于行人控制的闸门打开）可以从最少2秒调整到最多30秒。
第2 步 调整限位器
如下所述使用手柄A松开操作器，然后
松开螺栓G。
用手移动活动部分，确定凸轮H在开启
和闭合中的移动方向。
栅栏开启和闭合时，转动球柄P，确定
两个限位器F的位置，保证能被凸轮H
按下。
固定螺栓G。
如果需要手动打开栅栏，必须用合适的改锥打开罩壳，将RIB内六角改
锥插入固定螺钉中，逆时针旋转3圈。
反方向操作可以恢复电子功能。
注意：凸轮H必须在活动部分触碰机械制动之前压在电子微动开关上。
在ON位置设置DIP 13是强制性的
