ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ SUPER 3600 ΜΕ L1/R2-CRX

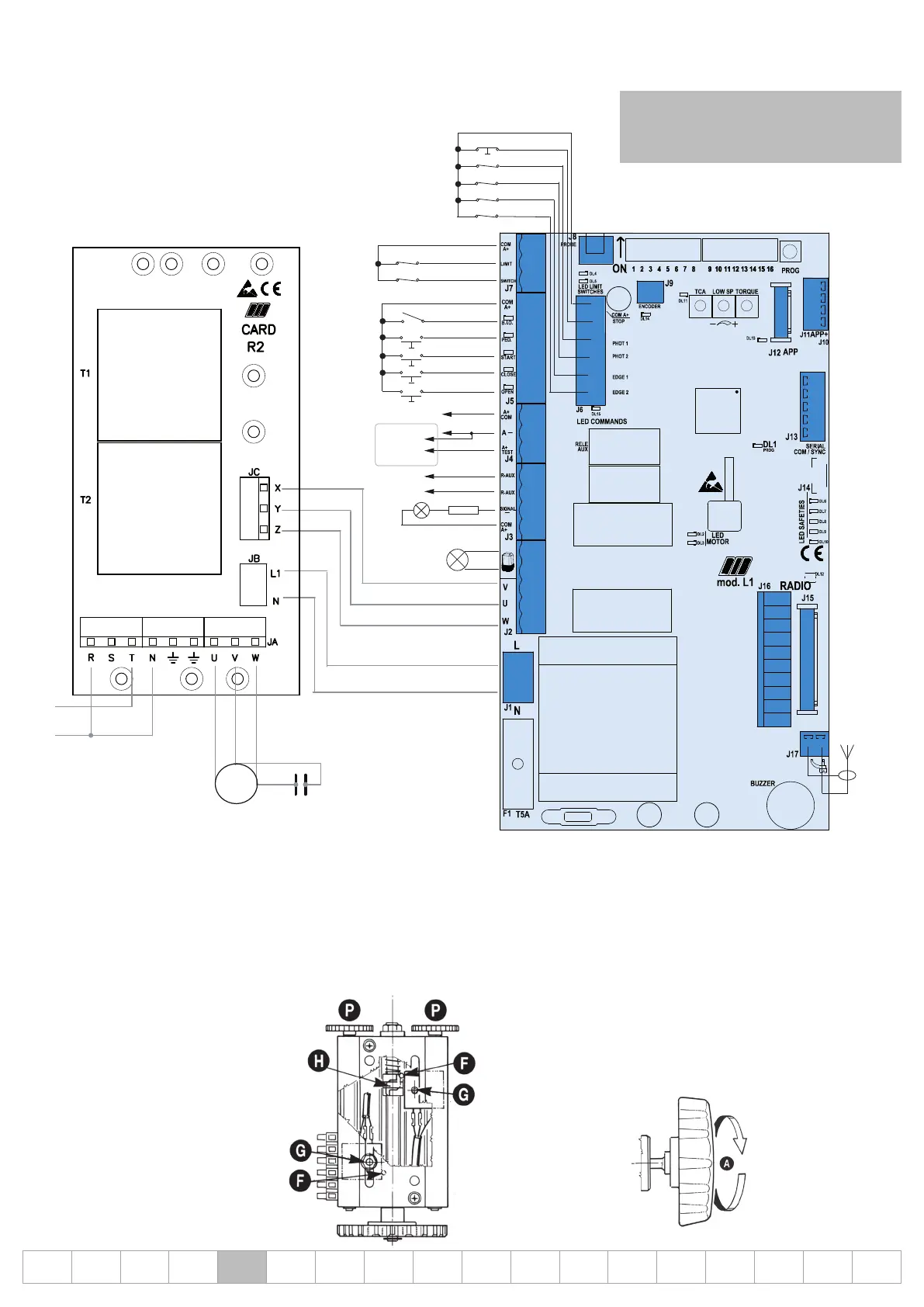

1° Σύνδεση του κινητήρα και του αναστολέα (πραγματοποιείται στο εργοστάσιο)
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
M
ΤΡΟΦΟΔΟΣΙΑ
230Vac 50 Hz
ΤΕΛΙΚΟ ΔΙΑΚΟΠΤΗ
ΤΕΛΙΚΟ ΔΙΑΚΟΠΤΗ
LED
R=2,2K 1/4W
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
700 W MAX
ΚΟΙΝΗ
ΦΩΤΟΓΡΑΦΙΕΣ 1
STOP
ΕΥΑΙΣΘΗΜΑΤΑ 2
ΦΩΤΟΓΡΑΦΙΕΣ 2
ΕΥΑΙΣΘΗΜΑΤΑ 1
ΠΕΖΩΝ
ΑΝΟΙΓΕΙ
ENDS
ΡΟΛΟΙ
ΜΙΑ ΕΝΤΟΛΗ
ΚΟΙΝΗ
ΚΟΙΝΗ
ΚΟΙΝΗ
ΚΟΙΝΗ
A + TEST / A-
ΑΥΤΟΜΑΤΟΣ
ΦΩΤΟΚΥΤΤΑΡΑ
ΕΛΕΓΧΟΥ
ΔΙΑΛΕΙΠΟΝΤΟΣ
230Vac 40W
ENDS
ΑΝΟΙΓΕΙ
ΚΟΙΝΗ
ANTENNA
433 MHz
ΚΑΛΩΔΙΩΣΗ
ΚΑΛΩΔΙΩΝ
ΑΝΤΕΝΝΑ
ΠΥΚΝΟΤΗΤΑ
TRIMMER TCA - Ρυθμιστής χρόνου αναμονής για πλήρες ή πεζικό αυτόματο κλείσιμο
η προεπιλογή δεν ενεργοποιήθηκε και η ενδεικτική λυχνία LED DL11 σβήνει
Με αυτό το εργαλείο κοπής μπορείτε να ρυθμίσετε το χρόνο πριν το συνολικό αυτόματο κλείσιμο ή το πεζικό αυτόματο κλείσιμο.
Το αυτόματο κλείσιμο επιτυγχάνεται μόνο όταν η πόρτα είναι ανοικτή χρησιμοποιώντας τις εντολές ανοίγματος συνολικά ή πεζών και η ενδεικτική λυχνία DL11 είναι ενεργοποιημένη (το trimmer
στρέφεται δεξιόστροφα για να ενεργοποιηθεί η λειτουργία).
Ο χρόνος παύσης (για πλήρως ανοικτή πύλη) μπορεί να ρυθμιστεί από τουλάχιστον 2 δευτερόλεπτα σε 2 λεπτά το πολύ.
Ο χρόνος παύσης (για την ανοικτή πύλη με έλεγχο πεζών) μπορεί να ρυθμιστεί από τουλάχιστον 2 δευτερόλεπτα σε 30 δευτερόλεπτα κατ ‹ανώτατο όριο.
2° ΡΥΘΜΙΣΗ ΤΟΥ ΑΝΑΣΤΟΛΕΑ ΚΙΝΗΣΗΣ
Ξεμπλοκάρετε τον κινητήρα χρησιμοποιώντας τη
χειρολαβή «Α» όπως υποδεικνύεται παρακάτω, έπειτα
ξεμπλοκάρετε τα παξιμάδια G. Μετακινήστε το κινούμενο
μέρος χειροκίνητα, έτσι ώστε να υπάρχει η αίσθηση
μετακίνησης του έκκεντρου Η είτε προς την πλευρά του
κλεισίματος είτε προς αυτή του ανοίγματος.
Με την καγκελόπορτα ανοιχτή και κλειστή τοποθετήστε
του δυο αναστολείς κίνησης F επεμβαίνοντας στις λαβές
Ρ έτσι ώστε αυτές να πιέζονται από το έκκεντρο Η.
Σφίξτε ξανά τα παξιμάδια G.
Για να μπορέσετε να ανοίξετε με το χέρι τη θυρίδα θα πρέπει να ανοίξετε το κάρτερ με το
αντίστοιχο κλειδί, εισάγετε το κλειδί Allen RIB στη βίδα απεμπλοκής και στρίψτε 3 φορές
αριστερόστροφα. Για να επαναφέρετε την κίνηση με ηλεκτρισμό κάντε την αντίστροφη
διαδικασία.
ΠΡΟΣΟΧΗ: Το έκκεντρο «Η» πρέπει να πιέζει τους ηλεκτρικούς μικροδιακόπτες πριν το
κινούμενο μέρος ακουμπήσει στα μηχανικά σημεία κράτησης.
ΕΙΝΑΙ ΥΠΟΧΡΕΩΤΙΚΑ ΝΑ ΡΥΘΜΙΣΕΤΕ
ΤΟ DIP 13 ΣΤΗΝ ΘΕΣΗ ON
