20 • 21
E3 PURE 3
Multimount HSOP
(Enthalten im Lieferumfang des E3 PURE 3)
(Included at V521s / E3 PURE3)
(Compris dans le contenu des phares E3 PURE 3)
(inbegrepen bij de levering van de E3 PURE3)
E3 PRO 2 / E3 Triple 2
Multimount CS
(Enthalten im Lieferumfang
des E3 PRO 2 / E3 Triple 2)
(Included at V1260 / E3 PRO 2 / E3 Triple 2)
(Compris dans le contenu des phares
E3 PRO 2 / E3 Triple 2)
(inbegrepen bij de levering van de E3 PRO 2
/ E3 Triple 2)
DE
Der Scheinwerfer muss fest montiert werden, so dass er
sich bei normaler Nutzung nicht verstellt. Die Anbauhöhe
des Scheinwerfers muss zwischen 400 und 1200 mm
über der Fahrbahn liegen. Die lichttechnische Einricht-
ung darf nicht verdeckt sein.
EN
The headlamp must be firmly mounted so that it does
not move under normal use. The mounting height of the
headlamp must be between 400 and 1200 mm above
the carriageway. The lighting equipment must not be
covered.
FR
Le phare doit être solidement monté, de telle sorte qu’il
ne se dérègle pas lors de l’utilisation quotidienne. La
hauteur de montage du phare doit être entre 400 et 1200
mm au-dessus de la chaussée. Le dispositif d’éclairage
ne doit pas être couvert.
NL
De koplamp goed vastzetten, zo dat hij zich bij normaal
gebruik niet kan verdraaien. De plaats voor de installatie
van een koplamp is tussen 400 en 1200 mm boven de
rijbaan. Het licht mag niet bedekt zijn.
A A
B B
2
2
1
1
DIE IN DIESER ZEICHNUNG ENTHALTENEN
DATEN SIND ALLEINIGES EIGENTUM VON
<FIRMENNAMEN EINFÜGEN>. JEDE
TEILWEISE ODER GANZE REPRODUKTION
OHNE SCHRIFTLICHE ERLAUBNIS VON
<FIRMENNAMEN EINFÜGEN> IST
VERBOTEN.
VERTRAULICH UND GEHEIM
NÄCHSTE BAUGR.
VERWENDET AUF
ANWENDUNG
BEMASSUNGEN SIND IN ZOLL
TOLERANZEN:
FRAKTIONAL
WINKEL: MASCH
BIEGE
ZWEISTELLIG DEZIMAL
DREISTELLIG DEZIMAL
FORM- U. LAGETOLERANZEN
INTERPRETIEREN NACH:
WERKSTOFF
OBERFLÄCHENGÜTE
GEZEICHNET
GEPRÜFT
GENEHMIGT ENTW.
GENEHMIGT PROD.
QUALITÄT
KOMMENTARE:
DATUM
NAME
BENENNUNG:
GRÖSSE
A
ZEICHNUNGSNR.
ÄND.
GEWICHT:
MASSSTAB: 1:10
WENN NICHT ANDERS DEFINIERT:
BLATT 1 VON 1
AS_20171113_menual_outline_Rev01
ZEICHNUNG NICHT SKALIEREN
E3 PURE 3 HBM

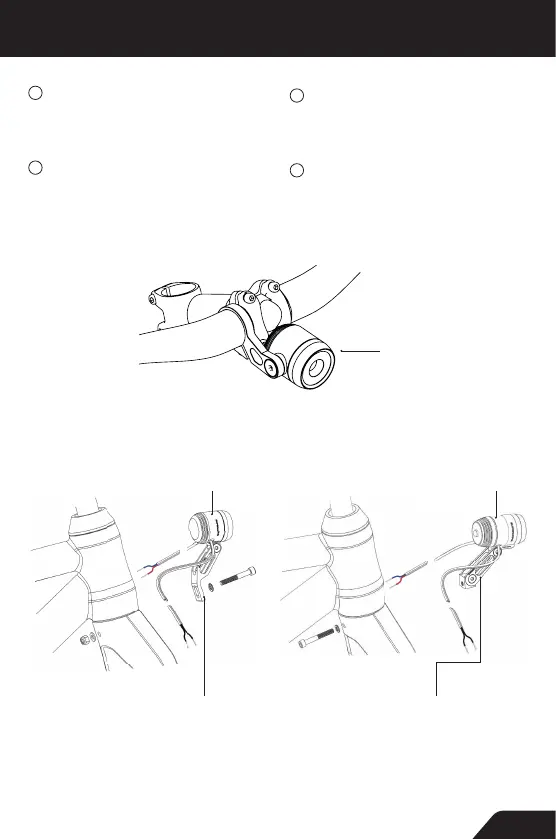

BEFESTIGUNGSOPTIONEN • MOUNTING OPTIONS
OPTIONS DE MONTAGE • MONTAGEMOGELIJKHEDEN
