Anschluss des Front- / Rücklichtkabels an den Front- / Rücklicht Port |
Connect the front/tail light cable to the front/tail light port

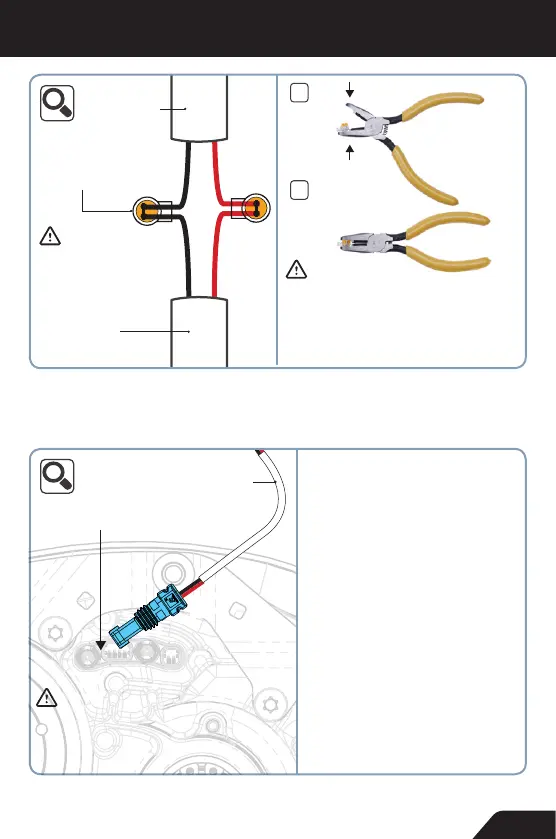

M99 HUPE | HORN – INSTALLATION
C
1
2
WICHTIG! Kappe bündig zum Gehäuse ein-
pressen. Nicht tiefer! Empfohlenes Werkzeug:
Scotchlok™ Schneidklemmzange (E-9Y)|
IMPORTANT! Do not press the tap deeper than the
edge of the housing! Requested tool: Scotchlok™
IDC crimping pliers (E-9Y)
ACHTUNG! Kabelenden
nicht abisolieren. |
ATTENTION! Do not
remove insulation.
2-fach Verbinder |
Double Connector
Hupen
Stromkabel |
Horn power
cable
Bosch Frontlicht
Anschlusskabel |
Bosch front light
connection cable
BOSCH
D
C
D
E
B
F
A
23 14
C
F
E
A
B
D
2 14 3
DU_gen2_Active_Performance_CX_assembled_20150618
GEWICHT:
A4
BLATT 1 VON 1 MASSSTAB:1:5
ZEICHNUNGSNR.
BENENNUNG:
ÄNDERUNG
ZEICHNUNG NICHT SKALIEREN
WERKSTOFF:
DATUM
SIGNATUR
NAME
ENTGRATEN
UND SCHARFE
KANTEN
BRECHEN
OBERFLÄCHENGÜTE:
WENN NICHT ANDERS DEFINIERT:
BEMASSUNGEN SIND IN MILLIMETER
OBERFLÄCHENBESCHAFFENHEIT:
TOLERANZEN:
LINEAR:
WINKEL:
QUALITÄT
PRODUKTION
GENEHMIGT
GEPRÜFT
GEZEICHNET
Frontlicht Port | Front light port
Bosch Frontlicht-oder Rücklicht-
Anschlusskabel | Bosch front or
tail light connection cable
WICHTIG!
Bitte prüfen Sie ob der Lichtanschluss auf 12 V
geschaltet ist oder ob er überhaupt aktiviert ist.
Das können Sie bei einem Bosch-zertifizierten
Händler tun. Falls vorher ein Licht montiert war,
können Sie sich an dessen Spannung orien-
tieren. Die Stromversorgung mit dem Stecker
kann man jeweils am Front- oder Rücklichtport
gewährleisten. Bitte stellen Sie sicher, daß
alle Verbraucher an beiden Ports in Summe
nicht mehr als 19 Watt verbrauchen. Die Hupe
verbraucht 9 Watt. Weitere Verbrauchswerte
der Supernova Produkte finden Sie in unserem
Katalog oder auf der Website.
IMPORTANT!
Please check if the light port is set to 12 V or if
it is activated at all. A Bosch-certified service
dealer can check this for you. If another light
was installed before, you can use that as
voltage reference. The front- and rear light can
be supplied from the second port, but please
ensure that the horn and lights do not use more
than 19 W.
Hupen Stromkabel mit Bosch Frontlicht Anschlusskabel |
Horn power cable with Bosch front light connection cable
