Español
MANTENIMIENTO DE VÁLVULA
Pare la bomba y cierre válvulas de aspiración e impulsión antes de empezar.
a) Sitúe la maneta en posición FILTRACIÓN.
b) Retire los tornillos.
c) Levante la tapa y retire la llave.
MONTAJE DE VÁLVULA SELECTORA
1) Coloque la llave de la válvula de modo que la apertura de cuña esté en el puerto superior (ma-
neta en posición “Filtración”). Alinee la tapa con el cuerpo de válvula.
2) Ponga la junta.
3) Utilice los tornillos para unir la tapa con el cuerpo de válvula. No apriete demasiado.
* La válvula se suministra con conexión para un manómetro opcional

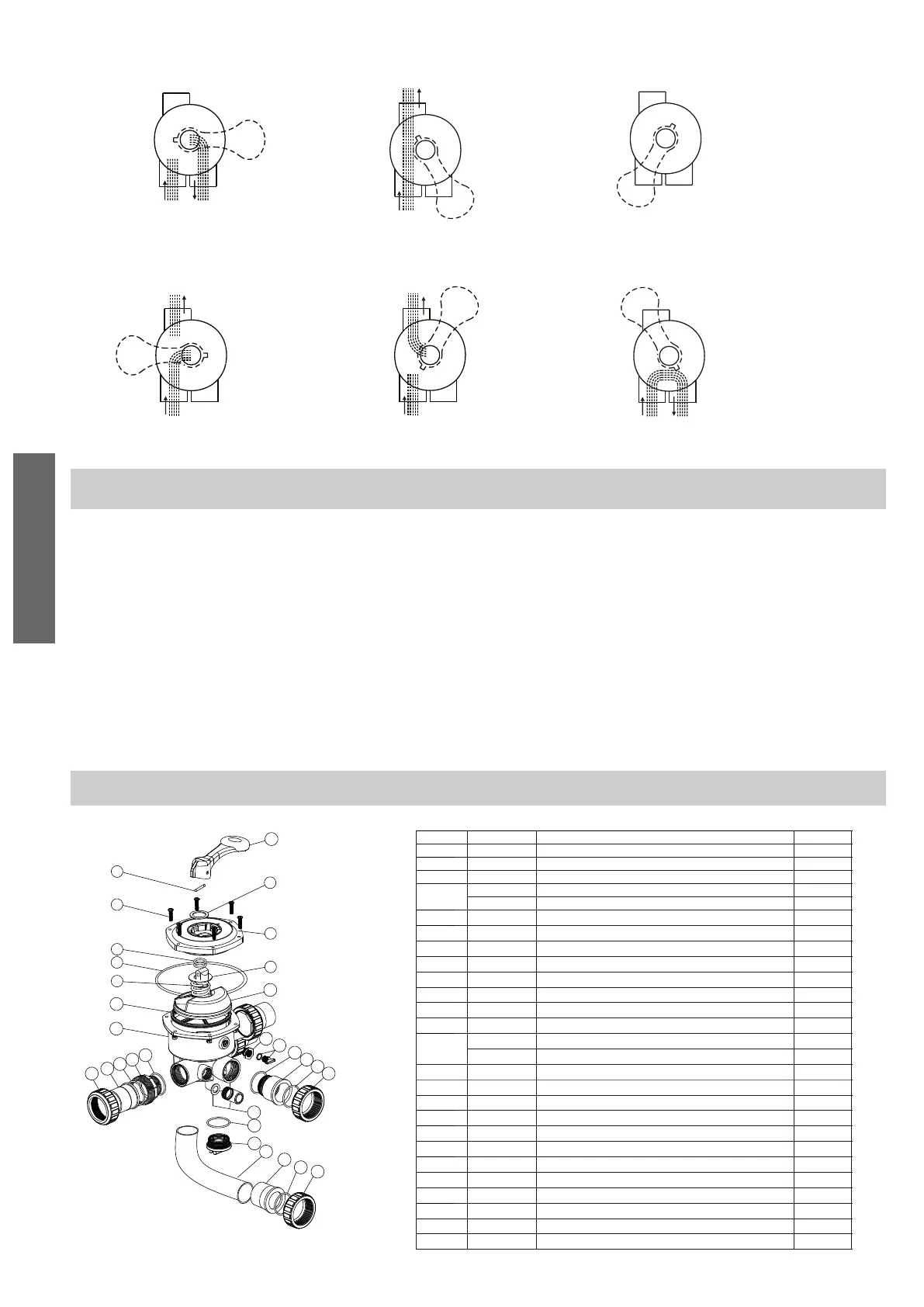

COMPONENTES DE VÁLVULA SELECTORA 1,5’’
2
4
6
8
9
11
12
17
15
24
23
22
3
5
7
10
13
14
15
16
25
17
18
15
19
20
21
25
17
1
Número
Código
Descripción
1
01013003
Maneta
2
03018008
Inserto maneta
3
01181001
Arandela maneta
4
89281203
Tornillo M6*25 con tuerca para tapa "cámara"
89280107
Tornillo M6*30 con tuerca para tapa estándar
5
01013004
1.5" Tapa válvula estándar (negro)
6 02011022
Junta campana rotación 1.5"
7
01181002
Arandela para muelle
8
02011002
Junta tapa 1.5"
9
03014001
Muelle válvula 1.5"
10
01021001
Campana rotación 1.5"
11
02311002
Junta "estrella"
12
01013009
Cuerpo válvula 1.5" (negro)
13
01111048
Conector manómetro
14
89021303
Tapón vaciado con junta
15
02020013
Junta
16
01013018
1.5" Conector (negro)
17
01013017
1.5" Tuerca (negra)
18
89280104
Visor con junta
19
01013100
1.5" Tapón válvula (negro)
20
01013149
1.5" Codo (negro) 120mm
21
01171002
1.5" Conexión (métrica)
22
01013015
1.5" Conector con rosca exterior (negro)
23
02011003
Junta adaptador
24
01171153
1.5" Conexión
25 02011003
Junta
Cantidad
1
1
1
6
6
1
2
1
1
1
1
1
1
1
1
5
1
5
1
1
1
1
3
3
3
2
02011139
Junta
1
FILTRACIÓN DESAGÜE CERRADO
LAVADO ENJUAGUE CIRCULACIÓN
DESAGÜE DESAGÜE DESAGÜE
ENTRADA
DE AGUA
SALIDA
DE AGUA
ENTRADA
DE AGUA
SALIDA
DE AGUA
ENTRADA
DE AGUA
SALIDA
DE AGUA
ENTRADA
DE AGUA
SALIDA
DE AGUA
ENTRADA
DE AGUA
SALIDA
DE AGUA
ENTRADA
DE AGUA
SALIDA
DE AGUA
DESAGÜE DESAGÜE DESAGÜE
