Français

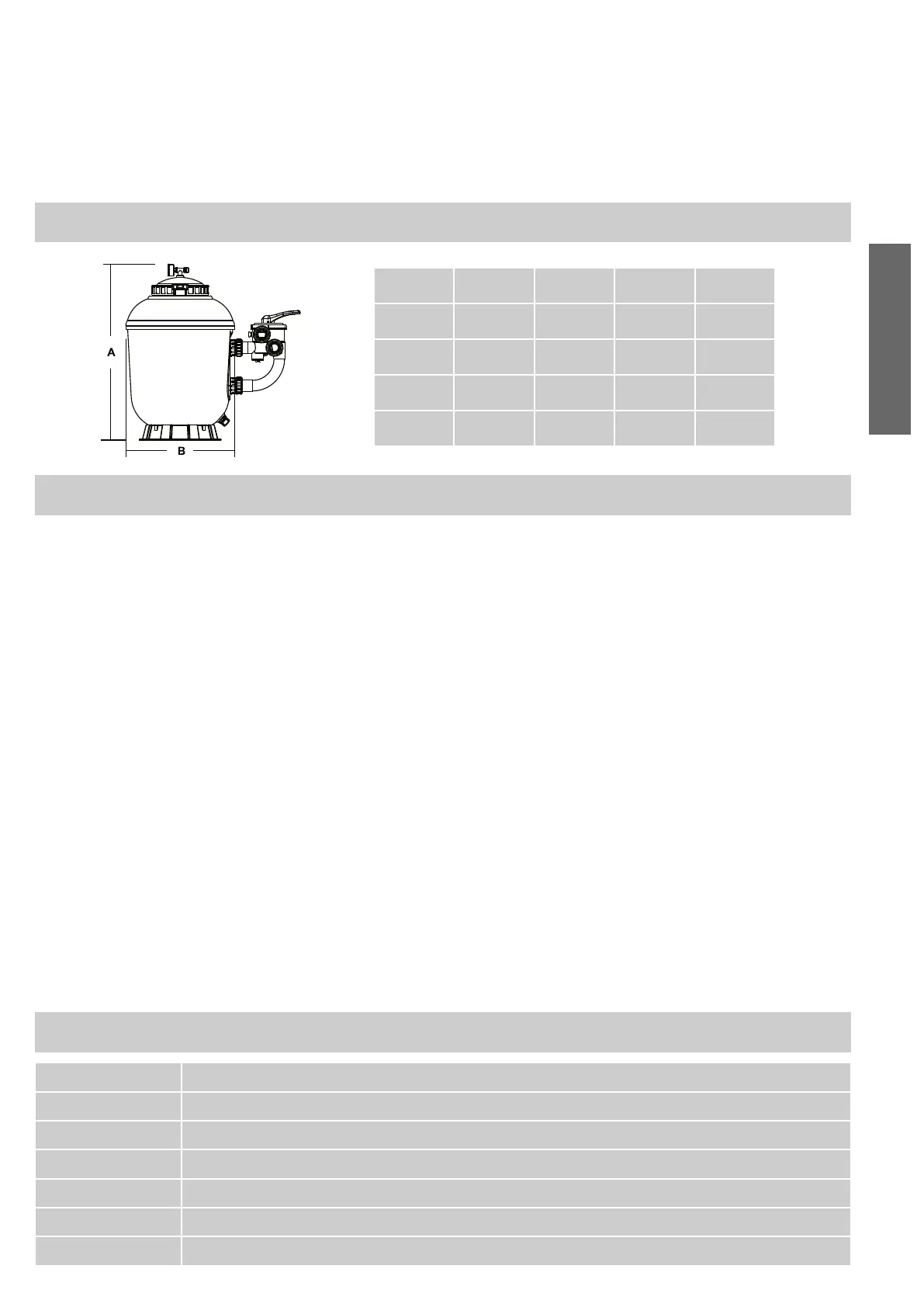

DIMENSIONS PRINCIPALES
1. Assurez-vous que lа quantité correcte de sable de filtration se trouve dans le filtre et que tous les
raccords sont en place et fixes.
2. Appuyez sur lа poignée de la vanne de 6 voies et faites-la tourner sur la position BACKWASH (LAVAGE).
(Pour empêcher que le joint de lа vanne de 6 voies soit endommage, appuyez toujours sur lа poignée
avant de lа tourner.)
3. Amorcez et démarrez la pompe en vous reportant aux instructions de la pompe (veillez а се que
toutes les conduites d'aspiration et de retour soient ouvertes), en laissant le filtre se remplir d'eau. Une fois
que l'eau sort de lа conduite d'évacuation, faites fonctionner la pompe pendant au moins 1 minute. Un
lavage initial est recommandé pour éliminer les impuretés ou les particules de sable fines du sable.
4. Mettez lа pompe hors tension et régler lа vanne sur lа position RINSE (RINÇAGE). Démarrez lа pompe
et faites-la fonctionner jusqu'a се que l'eau dans le témoin transparent soit claire, pendant environ 1 / 2
а 1 minute. Mettez lа pompe hors tension et réglez lа vanne sur lа position FILTER (FILTRAТION) et
redémarrez lа pompe. Le filtre fonctionne maintenant en mode Filtration normale, et filtre les particules
de saleté de l'eau de lа piscine .
5. Réglez les vannes d'aspiration et de retour de lа piscine afin d'obtenir le flux souhaite . Vérifiez que le
système et le filtre ne fuient pas et serrez les raccords, les boulons et les vis, comme indique.
6. Notez lа valeur initiale affichée sur le manomètre lorsque le filtre est propre. (Elle varie d'une piscine а
l'autre en fonction de lа pompe et du système de canalisation général). Comme le filtre élimine les
saletés et les impuretés de l'eau de la piscine, l'accumulation de saletés dans le filtre entraine une
augmentation de lа pression et réduit le flux d'eau. Lorsque le manomètre indique 1,5 bar au-dessus de
lа pression initiale (lorsque le filtre était "propre"), il est temps de laver le filtre (reportez-vous а lа section
BACKWASH (LAVAGE) ci-après).
REMARQUE : LORS DU NETTOYAGE INITIAL DE L'EAU DE LА PISCINE, UN LAVAGE FRÉQUENT PEUT ÊTRE
NÉCESSAIRE EN RAISON DE LА QUANTITÉ INITIALE DE SALETÉS ACCUMULÉES DANS L'EAU.
Modele
SMG900
SMG500
SMG650
SMG750
Hauteur
A (mm)
Diametre
B (mm)
Vanne
(inch)
Sаblе
(kg)
850 516 1.5’’ 100
943 666
1020 770
1130 920
1.5’’
2.0’’
2.0’’
150
250
375
INSTALLATION/DEMARRAGE DU FILTRE
FONCTIONS DES POSIТIONS DE LA VANNE
FILTRATION
LAVAGE
RINÇAGE
VIDAGE
CIRCULATION
FERME
POSITION FONCTION
Filtration normale
Nettoyage du filtre en inversant le flux
Permet d'evacuer les saletes de la vanne apres le lavage
Position Bypass du filtre pour vidange des impuretes ou reduire le niveau d eau
Position Bypass du filtre pour faire circuler l'eau vers la piscine sans passer par le filtre
Ferme tous les flux vers le filtre ou la piscine - ne pas actionner la pompe !
4. Connectez la pompe à l’orifice taraudé femelle de la vanne de 6 voies marqué PUMP (POMPE). Les
raccords sont fournis avec des joints torique que nous recommandons de lubrifier à la graisse silicone. si vous
n'utilisez pas les joints fournis, assurez l'étanchéité au téflon.
5. Créez le retour du raccord du tuyau de la piscine vers l'orifice tauraudé femelle de la vanne 6 voies
marqué RETURN (RETOUR) et raccordez les autres éléments de plomberie nécessaires, les conduites
d’aspiration à la pompe, l’évacuation à l'égout, etc.
6. Effectuez les branchements électriques de la pompe selon les instructions de la pompe.
7. Pour éviter des fuites d’eau, assurez-vous que toutes les connections des tuyaux soient serrés.
