Français

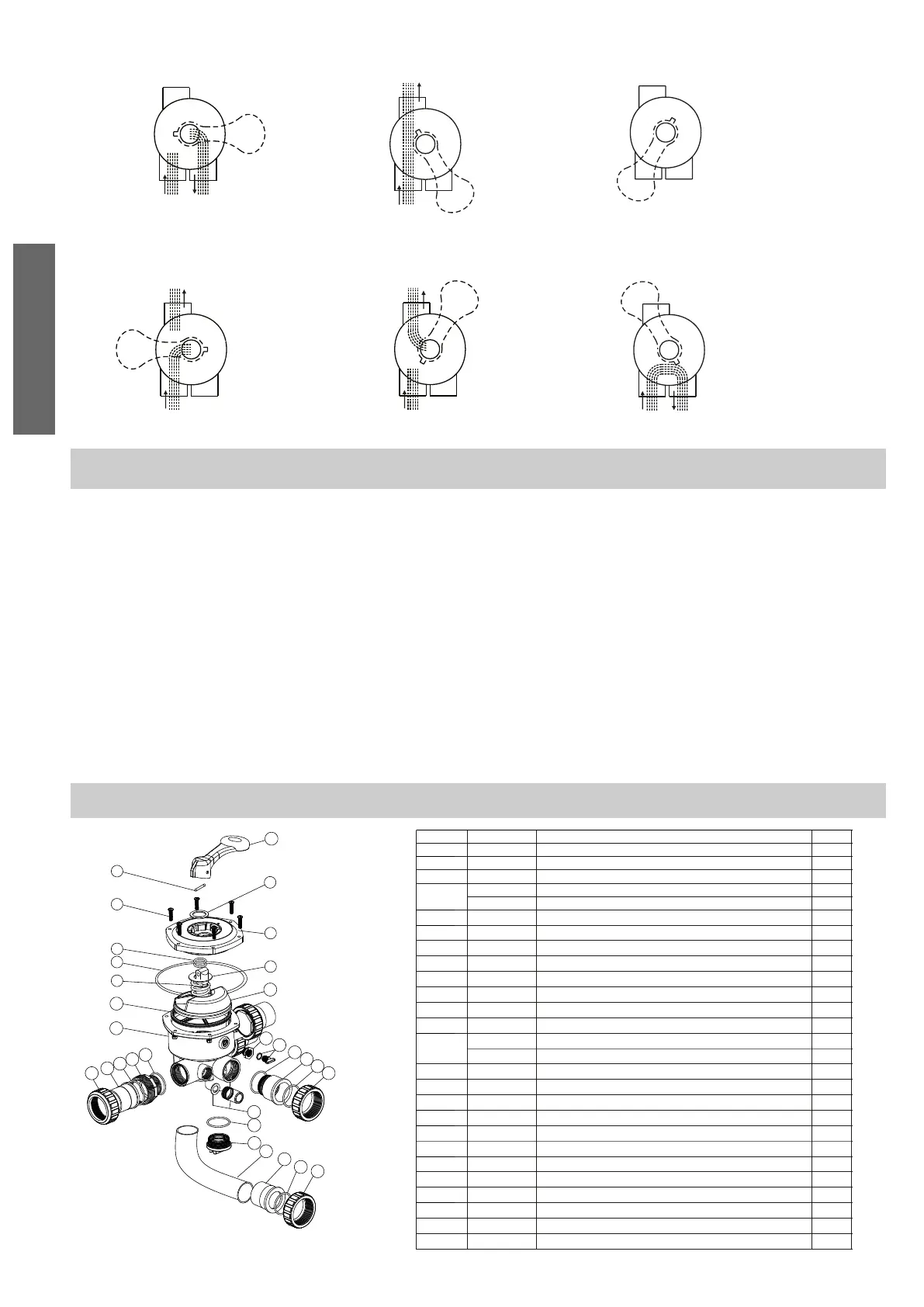

PIECES DE RECHANGE VANNE 1,5’’
2
4
6
8
9
11
12
17
15
24
23
22
3
5
7
10
13
14
15
16
25
17
18
15
19
20
21
25
17
1
No.
Ref.
Description
1
01013003
Poignee (grande)
2
03018008
Goupille de poignee
3
01181001
Rondelle de poignee
4
89281203
Vis M6x25 avec ecrou de couvercle carrosse
89280107
Vis M6x30 avec ecrou de couvercle standard
5
01013004
Couvercle carrosse de vanne 1,5" (noir)
6 02011022
Joint torique de rotor de vanne 1,5"
7
01181002
Rondelle de ressort
8
02011002
Joint torique de couvercle de vanne 1,5"
9
03014001
Ressort de vanne 1,5" а montage lateral
10
01021001
Rotor de vanne 1,5"
11
02311002
Joint d'etancheite araignee
12
01013009
Corps inferieur de vanne 1,5"
13
01111048
Connecteur de manometre/butee
14
89021303
Bouchon de vidange avec joint torique
15
02020013
Joint torique
16
01013018
Collet 1,5" (Noir)
17
01013017
Ecrou de raccord 1,5" (noir)
18
89280104
Niveau avec joint torique
19
01013100
Bouchon de vanne 1,5" (noir)
20
01013149
Coude l,5"( noir) 120mm
21
01171002
Raccord 1,5" (metrique)
22
01013015
Connecteur 1,5" avec filetage externe
23
02011003
Joint torique d'adaptateur de raccord
24
01171153
Raccord 1,5"
25 02011003
Joint torique
Qte
1
1
1
6
6
1
2
1
1
1
1
1
1
1
1
5
1
5
1
1
1
1
3
3
3
2
02011139
Joint torique
1
ENTREТIEN DES VANNES
Arrêtez la pompe, fermez préalablement la vanne du panneau d'accès d'aspiration et d’évacua-
tion avant.
а) Réglez la poignée sur la position FILTRATION.
b) Retirez les vis du couvercle.
с) Levez le couvercle, et retirez le couvercle et la clé.
ASSEMBLAGE :
1) Positionnez la clé de la vanne de sorte que l'ouverture en angle se trouve au niveau de la voie
supérieure (poignée en position FILTRATION). Le bord plat de la patte de la vis du couvercle doit être
aligne avec le bord plat de la patte de la vis du corps.
2) Positionnez le joint torique du couvercle.
3) Fixez l'ensemble au corps avec les vis du couvercle. Serrez uniformément une vis sur deux du cou-
vercle. Ne serrez pas excessivement.
*Commande de robinet fournie pour régler le manomètre de pression (en option.)
FILTRATION VIDANGE FERME
LAVAGE RINÇAGE CIRCULATION
EVACUATION EVACUATION EVACUATION
FLUX D'ENTREE FLUX DE SORТIE
FLUX D'ENTREE FLUX DE SORТIE
FLUX D'ENTREE FLUX DE SORТIE
FLUX D'ENTREE FLUX DE SORТIE FLUX D'ENTREE FLUX DE SORТIE FLUX D'ENTREE FLUX DE SORТIE
EVACUATION EVACUATION EVACUATION
