Superpool SMG500 - Page 9

Français

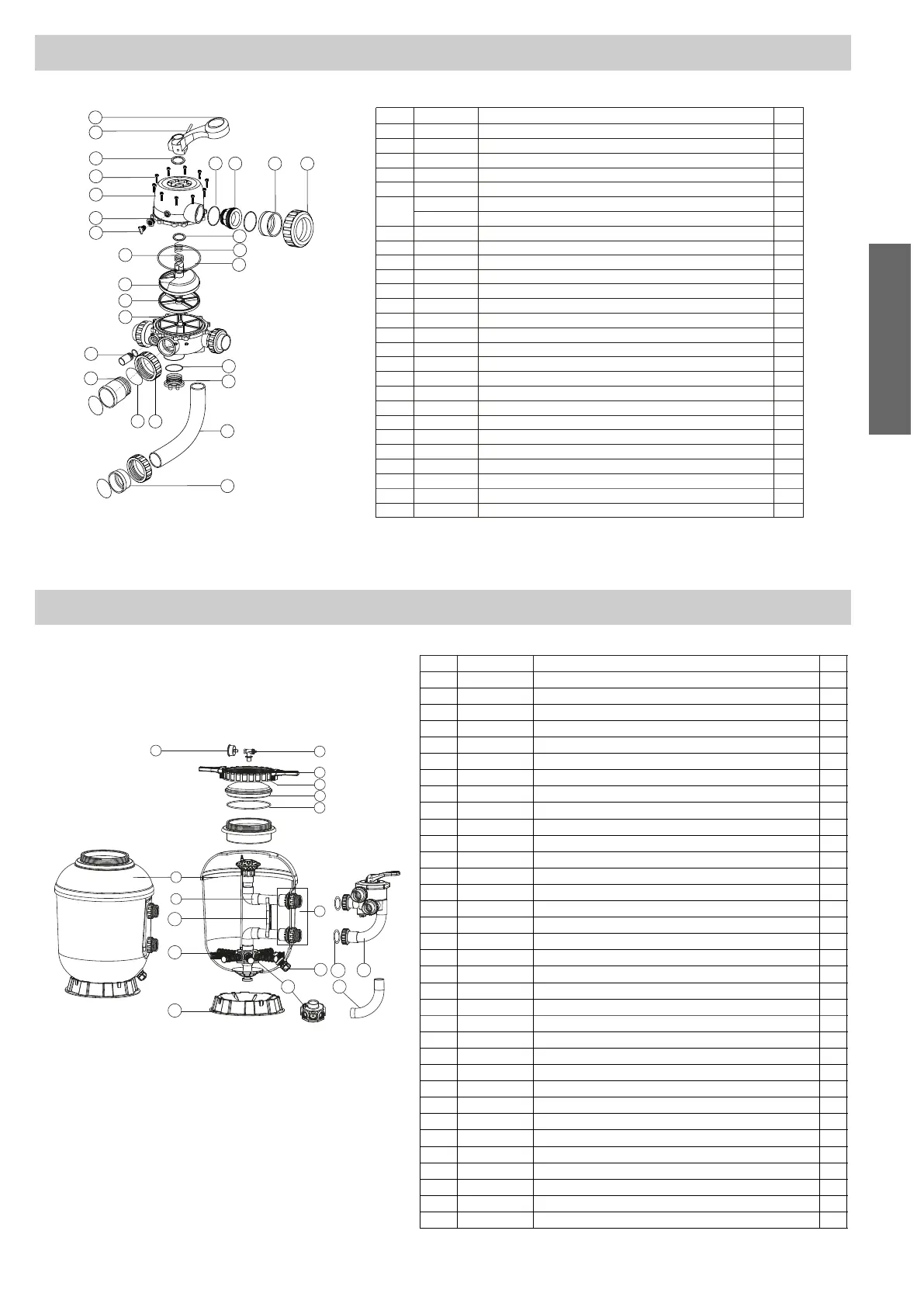

PIECES DE RECHANGE VANNE 2,0''
PIECES DE RECHANGE DU FILTRE
No.
Ref.
Description
Qte
1 06011029 Manometre d'huile avec joint torique (40 psi) 1
2 89014027 Interrupteur d'evacuation en Т 1
3 01021004 Cle pour ecrou de blосаgе 2
4 01271011 Ecrou de blосаgе 1
5 01201020 Couvercle 1
6 02021065 Joint torique de couvercle 1
7 89014002 Reservoir de filtration avec retenues SMG500 1
7 89014003 Reservoir de filtration avec retenues SMG650 1
7 89014011 Reservoir de filtration avec retenues SMG750 1
7 89014012 Reservoir de filtration avec retenues SMG900 1
8 89014004 Systeme de reservoir interieur SMG500 1
8 89014005 Systeme de reservoir interieur SMG650 1
8 89014013 Systeme de reservoir interieur SMG750 1
8 89014014 Systeme de reservoir interieur SMG900 1
9 89014010 Jeux de connecteurs 1,5" (SMG500, SMG650) 2
9 89014019 Jeux de connecteurs 2" (SMG750, SMG900) 2
10 01111043 Support de systeme de reservoir l,5"(SMG500,SMG650) 1
10 01111090 Support de systeme de reservoir 2" (SMG750,SMG900) 1
11 01172007 Crépine (115mm) 8
11
01172008
Crépine (126mm)
8
11 01172010 Crépine (185mm) 8
11 01172011 Crépine (233mm) 8
12 4104024838 Base (D500*89) pour SMG650, SMG750 1
12 4104024837 Base (D390*73) pour SMG500 1
12 4104020763 Base (D500*89) pour SMG900 1
13 89010107 Kit de vidange d'eau 1
14 02021069 Joint torique pour connecteur 1,5" 2
14 02020016 Joint torique pour connecteur 2,0" 2
15 88280810 Vanne latérale 1.5" pour SMG500/ SMG650 1
15 88280813 Vanne latérale 2.0" pour SMG750/ SMG900 1
16 01172041 Assemblage crepines 1.5" pour SMG500/SMG650 1
16 01172042 Assemblage crepines 2.0" pour SMG750/ SMG900 1
17 01013149 Tube rond 1,5" pour SMG500/ SMG650 1
17 01013150 Tube rond 2,0" pour SMG750/ SMG900 1
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
5
12
26
25
24
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
5
4
3
2
1
No. Ref. Description Qte
1 01013003 Poignee (grande) 1
2 03018008 Goupille de poignee 1
3
01181001 Rondelle de poignee 1
4
01013021
Couvercle de vanne 2,0’’ (noir)
1
5 89280107 Vis М6 х 30 avec ecrou 10
6
01111048 Connecteur de manometre /butee 1
7
89021303 Bouchon de vidange avec joint torique 1
8 02020016
Joint toriquede raccord 2,0’’
8
9 01013031 Connecteur 2,0’’ (noir) 3
10
01171154 Raccord 2,0’’ (А/Е) 3
11
01013032 Ecrou de raccord 2,0" (noir) 3
12 02011009 Joint torique de couvercle de vanne 2,0’’ 1
13
01181002 Rondelle de ressort 1
14
02011022 Joint torique de rotor de vanne 2,0’’ 2
15
03014014 Ressort 1
16
01021002 Rotor de vanne 2,0’’ 1
17 02311003 Joint d'etancheite araignee 1
18
01013026 Corps de la moitie inferieure de vanne 2,0’’ (noir) 1
19
89280104 Niveau avec Joint torique 1
20
02020018 Joint torique de raccord 1
21
01013099 Raccord 2,0’’ (noir) 1
22
01013034 Ecrou de raccord 2,0’’ (noir) 2
23
02020017 Joint torique de bouchon 1
24 01013101 Bouchon de vanne 2,0’’ а montage lateral(noir) 2
25 01013150 Tuyau coude 2,0" (noir) 183 mm 1
26 01171035 Raccord 2,0" (metrique) 1
02011139
Joint torique
1
