Deutsch
WARTUNG DES VENTILS
Pumpe anhalten, Absperrschieber auf der Saug- und Druckseite schließen, bevor fortgefahren wird.
a) Stellen Sie den Griff in die Position "Filtern".
b) Entfernen Sie die Deckelschrauben.
c) Heben Sie die Abdeckung und den Keil heraus.
MONTAGE:
1) Setzen Sie den Ventilkeil so ein, dass sich die Keilöffnung am oberen Anschluss befindet (Griff in Position
„Filtern“). Die flache Kante der Deckelschraube sollte mit der flachen Kante der Gehäuseschraube
ausgerichtet sein.
2) Setzen Sie den Dichtring des Deckels ein.
3) Befestigen Sie die Baugruppe mit den Deckelschrauben am Gehäuse. Ziehen Sie die Deckelschrau-
ben gleichmäßig und abwechselnd an. Die Schrauben nicht übermäßig anziehen.* La válvula se suminis-
tra con conexión para un manómetro opcional.
* Für das optionale Zulaufmanometer ist ein Rohranschluss vorgesehen.

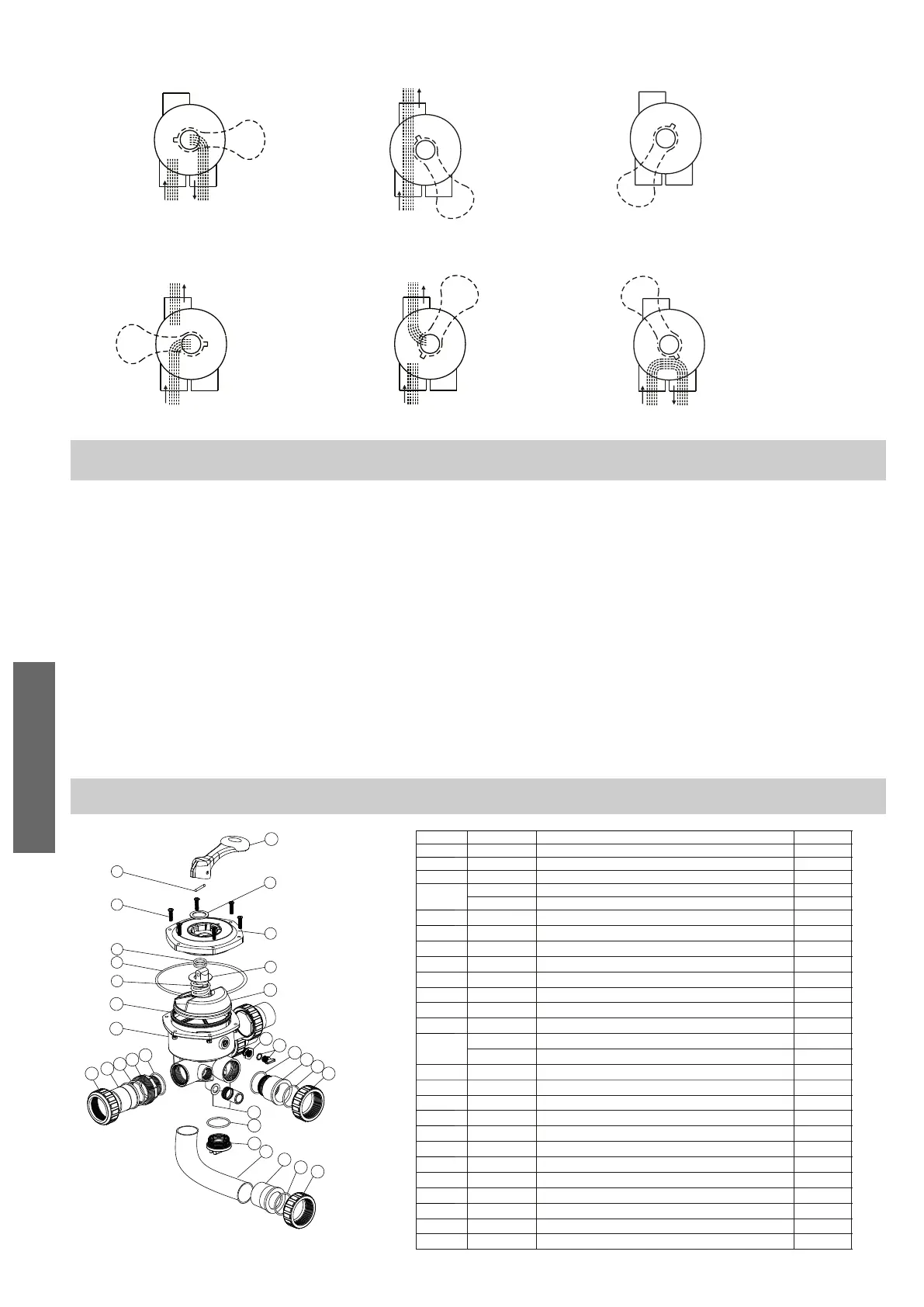

TEILE DES VENTILS 1,5"
2
4
6
8
9
11
12
17
15
24
23
22
3
5
7
10
13
14
15
16
25
17
18
15
19
20
21
25
17
1
Lfd.-Nr.
Artikel-Nr.
Beschreibung
1
01013003
Griff (groß)
2
03018008
Stift des Griffs
3
01181001
Unterlegscheibe des Griffs
4
89281203
Schraube M6×25 mit Mutter für gewölbten Deckel
89280107
Schraube M6×30 mit Mutter für Standarddeckel
5
01013004
Seitlicher Standard-Ventildeckel 1,5" (schwarz)
6 02011022
Dichtring des Ventilrotors 1,5"
7
01181002
Federscheibe
8
02011002
Dichtring des Ventildeckels 1,5"
9
03014001
Ventilfeder 1,5"
10
01021001
Ventilrotor 1,5
11
02311002
Spinnendichtung
12
01013009
Seitlicher Ventilunterteil 1,5" (schwarz)
13
01111048
Manometeranschluss / Stopfen
14
89021303
Ablassschraube mit Dichtring
15
02020013
Dichtring
16
01013018
Anschlussstutzen 1,5" (schwarz)
17
01013017
Überwurfmutter 1,5" (schwarz)
18
89280104
Schauglas mit Dichtring
19
01013100
Seitlicher Ventilstopfen 1,5" (schwarz)
20
01013149
Rohrbogen 1,5" (schwarz) 120 mm
21
01171002
Anschlussstutzen 1,5" (Metrik)
22
01013015
Anschluss 1,5" mit Außengewinde (schwarz)
23
02011003
Dichtring des Verbindungsadapters
24
01171153
Anschlussstutzen 1,5"
25 02011003
Dichtring
Menge
1
1
1
6
6
1
2
1
1
1
1
1
1
1
1
5
1
5
1
1
1
1
3
3
3
2
02011139
Dichtring
1
FILTERN ENTLEEREN GESCHLOSSEN
RÜCKSPüLEN NACHSPÜLEN ZIRKULIEREN
ABFÄLLE ABFÄLLE ABFÄLLE
ZUFLUSS ABFLUSS
ZUFLUSS
ABFLUSS
ZUFLUSS ABFLUSS
ZUFLUSS ABFLUSS ZUFLUSS ABFLUSS ZUFLUSS ABFLUSS
ABFÄLLE ABFÄLLE ABFÄLLE
Deckel
