Italiano

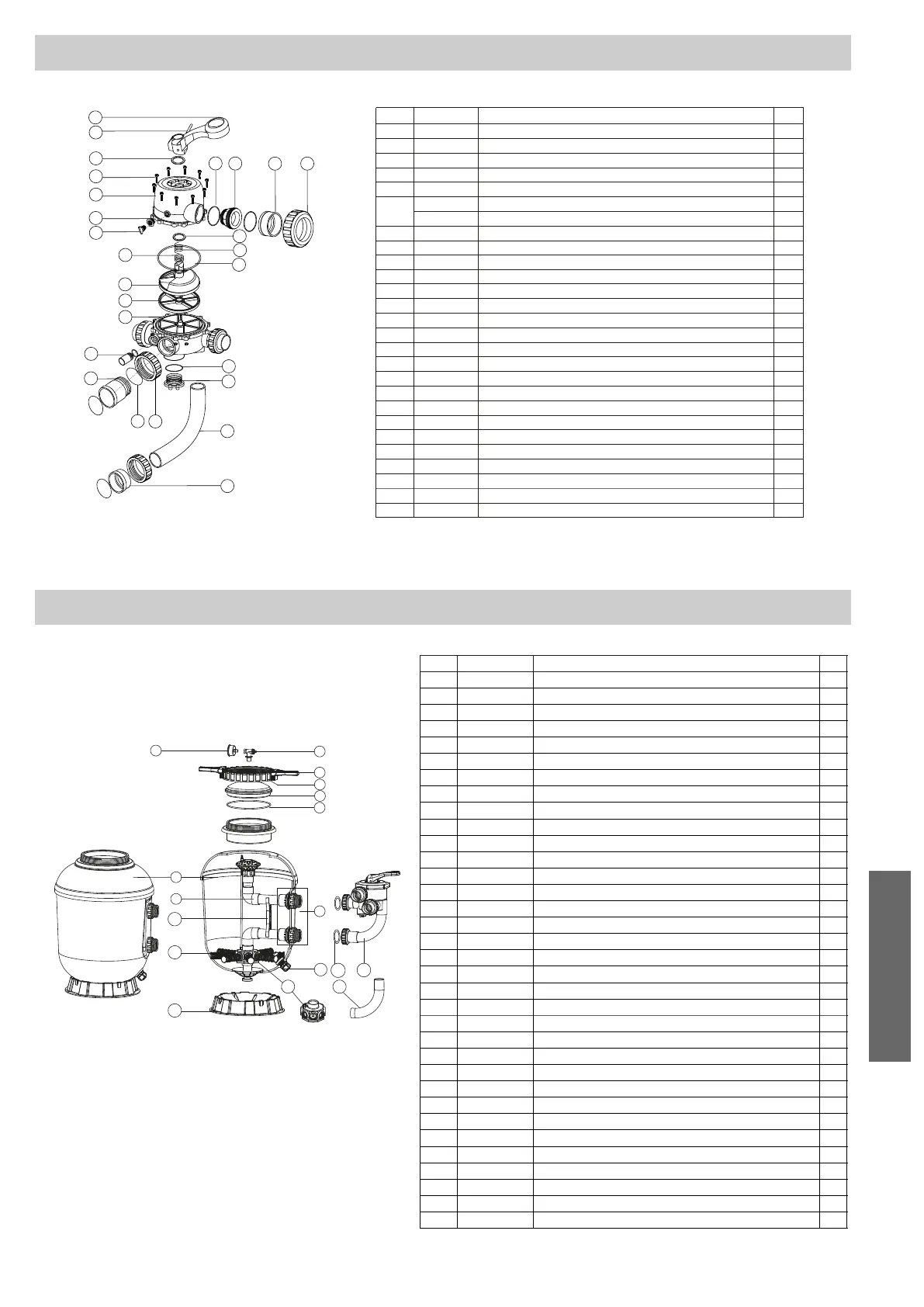

RICAMBI PER VALVOLA 2.0"
RICAMBI PER FILTRO
Art.
N. Parte
Descrizione
Qt.
1 06011029 Manometro dell'olio con guarnizione(40 psi) 1
2 89014027 Commutatore a T-per Scarico 1
3 01021004 Chiave per Anello Bloccante 2
4 01271011 DADO Bloccante Coperchio Filtro 2.0" 1
5 01201020 Coperchior 1
6 02021065 Guarnizione per Coperchio 1
7 89014002 Serbatoio Filtro SMG500 con Chiusure 1
7 89014003 Serbatoio Filtro SMG650 con Chiusure 1
7 89014011 Serbatoio Filtro SMG750 con Chiusure 1
7 89014012 Serbatoio Filtro SMG900 con Chiusure 1
8 89014004 Sistema Serbatoio Interno Per SMG500 1
8 89014005 Sistema Serbatoio Interno Per SMG650 1
8 89014013 Sistema Serbatoio Interno Per SMG700 1
8 89014014 Sistema Serbatoio Interno Per SMG900 1
9 89014010 Gruppo di Connettori da 1.5" (SMG500,SMG650) 2
9 89014019 Gruppo di Connettori da 2.0" (SMG750, SMG900) 2
10 01111043 Sostegno Sistema Serbatoio 1.5" (SMG500,SMG650) 1
10 01111090 Sostegno Sistema Serbatoio 2.0" (SMG750,SMG900) 1
11 01172007 Laterali (115mm) 8
11
01172008
Laterali (126mm)
8
11 01172010 Laterali (185mm) 8
11 01172011 Laterali (233mm) 8
12 4104024838 Base Filtro (D500*89) per SMG650, SMG750 1
12 4104024837 Base Filtro (D390*73) per SMG500 1
12 4104020763 Base Filtro (D500*89) per SMG900 1
13 89010107 Gruppo Drenaggio Idraulico 1
14 02021069 Guarnizione per Connettore da 1.5" 2
14 02020016 Guarnizione per Connettore da 2.0" 2
15 88280810 Valvola Montaggio Laterale per SMG500/ SMG650 1
15 88280813 Valvola Montaggio Laterale da 2" per SMG750/SMG900 1
16 01172041 Montaggio laterale 1.5" per SMG500/SMG650 1
16 01172042 Montaggio laterale 2.0" per SMG750/SMG900 1
17 01013149 Tubo rotondo 1.5" per SMG500/SMG650 1
17 01013150 Tubo rotondo 2.0" per SMG750/SMG900 1
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
5
12
26
25
24
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
5
4
3
2
1
Art.
N.Parte Descrizione Qt.
1
01013003 Maniglia (Grande) 1
2
03018008 Perno Maniglia 1
3
01181001 Guarnizione Maniglia 1
4
01013021
Coperchio Quadrato Valvola 2.0" (Nero)
1
5
89280107 Vite con Dado M6 x 30 10
6
01111048 Connettore per Manometro/Tappo 1
7
89021303 Tappo Drenaggio con Guarnizione 1
8
02020016
Guarnizione per giuntura 2.0"
8
9
01013031 Connettore 2.0" (Nero) 3
10
01171154 Giuntura 2.0" (A/E) 3
11
01013032 Dado Giuntura 2.0" (Nero) 3
12
02011009 Guarnizione per Coperchio Valvola 2.0" 1
13
01181002 Guarnizione per Molla 1
14
02011022 Guarnizione per Totore Valvola 2.0" 2
15
03014014 Molla 1
16
01021002 Rotore Valvola 2.0" 1
17
02311003 Guarnizione in gomma Spider 1
18
01013026 Fondo Corpo 2.0" 1
19
89280104 Indicatore con Guarnizione 1
20
02020018 Guarnizione per Giuntura 1
21
01013099 Guarnizione 2.0" (Nera) 1
22
01013034 Dado Giuntura 2.0" (Nera) 2
23
02020017 Guarnizione per Tappo 1
24
01013101 Tappo Valvola 2.0" (Nero) 2
25
01013150 Tubo a Gomito 2.0" (Nero) 183mm 1
26
01171035 Giuntura 2.0" (Metrica) 1
02011139
Guarnizione
1
