Fusion2Go® 5G Fleet
. INSTALLEZ L’ANTENNE INTÉRIEURE
SC-Fusion2Go5G-Fleet Rev. 1 022424
888.365.6283 | www.surecall.com | Support@surecall.com

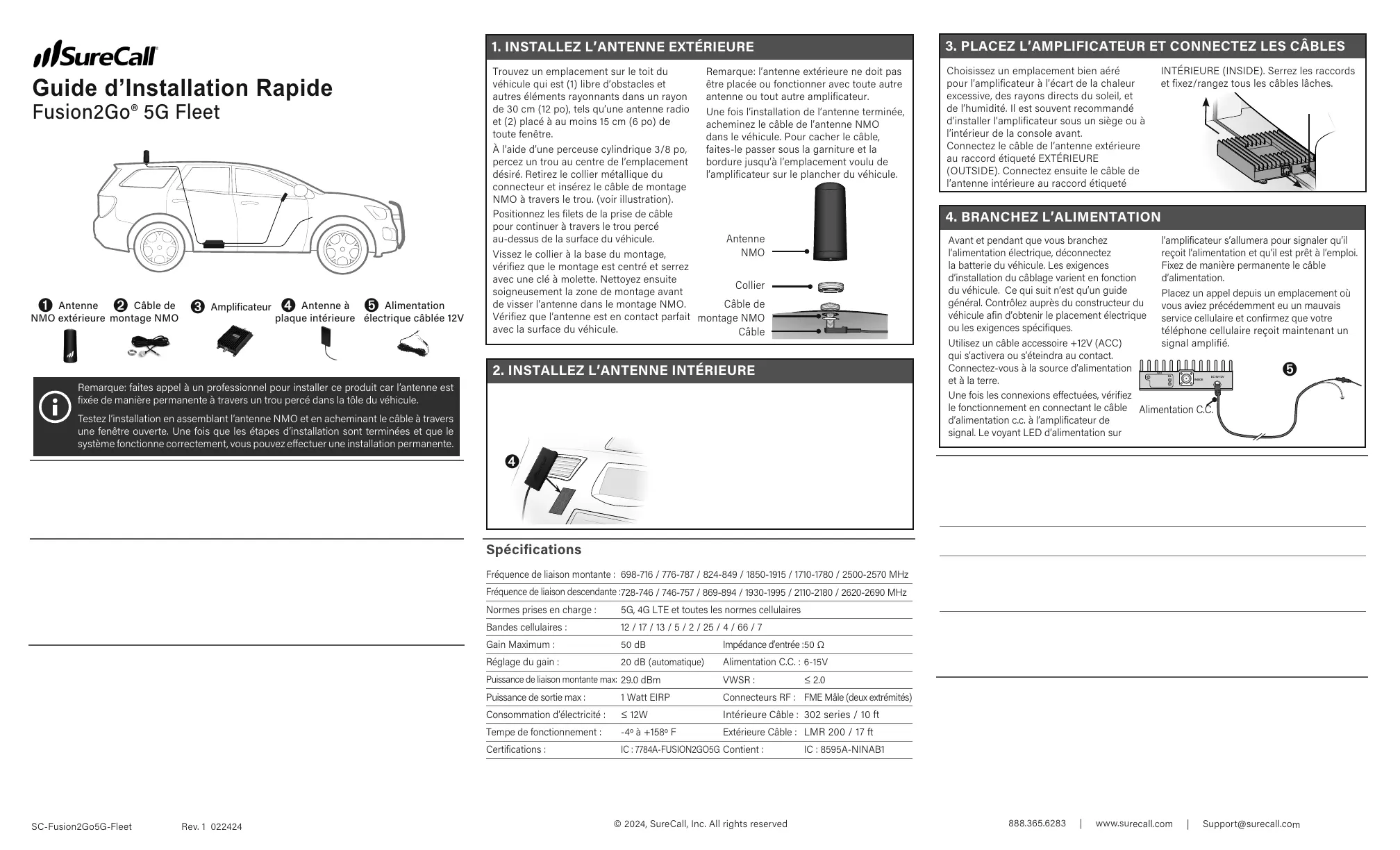

Guide d’Installation Rapide
© 2024, SureCall, Inc. All rights reserved
➌➌
Amplificateur
➍➍
Antenne à
plaque intérieure
➎ ➎
Alimentation
électrique câblée 12V
➊➊
Antenne
NMO extérieure
➋➋
Câble de
montage NMO
Choisissez un emplacement bien aéré
pour l’amplificateur à l’écart de la chaleur
excessive, des rayons directs du soleil, et
de l’humidité. Il est souvent recommandé
d’installer l’amplificateur sous un siège ou à
l’intérieur de la console avant.
Connectez le câble de l’antenne extérieure
au raccord étiqueté EXTÉRIEURE
(OUTSIDE). Connectez ensuite le câble de
l’antenne intérieure au raccord étiqueté
INTÉRIEURE (INSIDE). Serrez les raccords
et fixez/rangez tous les câbles lâches.
. PLACEZ L’AMPLIFICATEUR ET CONNECTEZ LES CÂBLES
. INSTALLEZ L’ANTENNE EXTÉRIEURE
. BRANCHEZ L’ALIMENTATION
Avant et pendant que vous branchez
l’alimentation électrique, déconnectez
la batterie du véhicule. Les exigences
d’installation du câblage varient en fonction
du véhicule. Ce qui suit n’est qu’un guide
général. Contrôlez auprès du constructeur du
véhicule afin d’obtenir le placement électrique
ou les exigences spécifiques.
Utilisez un câble accessoire +12V (ACC)
qui s’activera ou s’éteindra au contact.
Connectez-vous à la source d’alimentation
et à la terre.
Une fois les connexions eectuées, vérifiez
le fonctionnement en connectant le câble
d’alimentation c.c. à l’amplificateur de
signal. Le voyant LED d’alimentation sur
l’amplificateur s’allumera pour signaler qu’il
reçoit l’alimentation et qu’il est prêt à l’emploi.
Fixez de manière permanente le câble
d’alimentation.
Placez un appel depuis un emplacement où
vous aviez précédemment eu un mauvais
service cellulaire et confirmez que votre
téléphone cellulaire reçoit maintenant un
signal amplifié.
BL
GUI
INSIDE
DC 5V-12V
Alimentation C.C.
Spécifications
Fréquence de liaison montante :
698-716 / 776-787 / 824-849 / 1850-1915 / 1710-1780 / 2500-2570 MHz
Fréquence de liaison descendante :
728-746 / 746-757 / 869-894 / 1930-1995 / 2110-2180 / 2620-2690 MHz
Normes prises en charge : 5G, 4G LTE et toutes les normes cellulaires
Bandes cellulaires : 12 / 17 / 13 / 5 / 2 / 25 / 4 / 66 / 7
Gain Maximum :
50 dB
Impédance d’entrée :
50 Ω
Réglage du gain :
20 dB (
automatique
)
Alimentation C.C. :
6-15V
Puissance de liaison montante max:
29.0 dBm VWSR : ≤ 2.0
Puissance de sortie max : 1 Watt EIRP Connecteurs RF :
FME Mâle (deux extrémités)
Consommation d’électricité : ≤ 12W
Intérieure
Câble :
302 series / 10 ft
Tempe de fonctionnement : -4º à +158º F Extérieure Câble :
LMR 200 / 17 ft
Certifications :
IC : 7784A-FUSION2GO5G
Contient : IC : 8595A-NINAB1
➎➎
➍➍
Trouvez un emplacement sur le toit du
véhicule qui est (1) libre d’obstacles et
autres éléments rayonnants dans un rayon
de 30 cm (12 po), tels qu’une antenne radio
et (2) placé à au moins 15 cm (6 po) de
toute fenêtre.
À l’aide d’une perceuse cylindrique 3/8 po,
percez un trou au centre de l’emplacement
désiré. Retirez le collier métallique du
connecteur et insérez le câble de montage
NMO à travers le trou. (voir illustration).
Positionnez les filets de la prise de câble
pour continuer à travers le trou percé
au-dessus de la surface du véhicule.
Vissez le collier à la base du montage,
vérifiez que le montage est centré et serrez
avec une clé à molette. Nettoyez ensuite
soigneusement la zone de montage avant
de visser l’antenne dans le montage NMO.
Vérifiez que l’antenne est en contact parfait
avec la surface du véhicule.
Remarque: l’antenne extérieure ne doit pas
être placée ou fonctionner avec toute autre
antenne ou tout autre amplificateur.
Une fois l’installation de l’antenne terminée,
acheminez le câble de l’antenne NMO
dans le véhicule. Pour cacher le câble,
faites-le passer sous la garniture et la
bordure jusqu’à l’emplacement voulu de
l’amplificateur sur le plancher du véhicule.
Antenne
NMO
Collier
Câble de
montage NMO
Câble
Remarque: faites appel à un professionnel pour installer ce produit car l’antenne est
fixée de manière permanente à travers un trou percé dans la tôle du véhicule.
Testez l’installation en assemblant l’antenne NMO et en acheminant le câble à travers
une fenêtre ouverte. Une fois que les étapes d’installation sont terminées et que le
système fonctionne correctement, vous pouvez eectuer une installation permanente.
Alimentation C.C.
Antenne
à plaque
intérieure
Antenne
extérieure
NMO
➌➌
Il s’agit d’un dispositif CONSOMMATEUR
AVANT DE L’UTILISER, vous être conforme à toutes les exigences établies dans la CPC-2-1-05.
Vous DEVEZ utiliser cet appareil avec des antennes et des câbles approuvés, conformément aux
indications du fabricant. Les antennes DOIVENT être installées À AU MOINS 20 cm d’une personne.
Vous DEVEZ cesser d’utiliser cet appareil immédiatement à la demande d’ISDE ou d’un fournisseur de
services sans fil autorisé.
AVERTISSEMENT : Les renseignements relatifs à l’emplacement du service E911 pourraient être non
fournis ou inexacts pour les appels eectués au moyen de cet appareil.
Son fonctionnement est sujet aux deux conditions suivantes: (1) ce dispositif ne doit pas causer d’inter
-
férences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence
qui peut entraîner un fonctionnement indésirable.
Remarque: L’antenne extérieure ne doit pas être placée au même endroit ou fonctionner avec une autre
antenne ou un autre amplificateur.
Meilleure garantie de 3 ans de l’industrie
Félicitations – vous avez acheté l’amplificateur de véhicule à spectre complet le plus avancé
disponible au Canada.
Veuillez enregistrer votre nouveau produit à : www.ca.surecall.com/activate
Pour obtenir le texte complet sur la garantie, y compris les limitations et responsabilité,
reportez-vous au Guide de l’Utilisateur complet Fusion2Go 5G OTR disponible en ligne sur
www.ca.surecall.com
Dépannage
Problème: L’amplificateur de signal n’est pas allumé
Connectez l’alimentation électrique à une autre source d’alimentation. Vérifiez que la source
d’alimentation n’est pas contrôlée par un interrupteur qui n’est pas branché.
Vérifiez le voyant D’ALIMENTATION LED sur l’amplificateur de signal. S’il n’est pas allumé,
contactez le Service de soutien technique.
Problème: Après l’installation, la zone de couverture du signal n’est pas améliorée
(
1) Vérifiez que toutes les connexions sont bien serrées. (2) Séparez l’amplificateur et l’antenne
davantage. (3) Vérifiez qu’il existe un signal suisant là où l’antenne extérieure est placée.
« POWER » LED
Pendant la mise sous tension, le voyant LED clignote brièvement en JAUNE/ROUGE. Cela
fait partie du fonctionnement normal.
État LED État Indication
VERT
solide
Normal Normal
JAUNE
solide
Performances
réduites
Indique une atténuation du gain supérieure à 8 dB.
Il est recommandé de séparer les antennes davantage. Ajustez
l’emplacement de votre antenne extérieure et/ou intérieure pour
maximiser la distance entre les antennes.
ROUGE
solide
Alerte –
Oscillation
détectée
Indique qu’une oscillation a provoqué l’arrêt de l’amplificateur.
Le repositionnement des antennes est nécessaire. Vérifiez que les
antennes intérieure et extérieure sont suisamment séparées, ainsi que
tout objet ou antenne qui pourrait interférer.
Vous avez des questions?
Nous avons les réponses! Contactez notre équipe de support située aux États-Unis:
Téléphone : 1-888-365-6283
Courriel : support@surecall.com
Visitez le site : www.ca.surecall.com
➊➊
➋➋
➌➌
➍➍
➎➎
Remarque: Fonctionne aussi avec un adaptateur de puissance CA, SureCall part
# SC-AC-5.9V2.8A-B.
Identifiez un emplacement pour l’antenne
intérieure sur ou près de votre tableau
de bord qui est: (1) entre 61 et 91 cm (2
à 3 pi) de l’emplacement du téléphone
cellulaire, (2) à au moins 20 cm (8 po) de
tout dispositif cellulaire, et (3) à au moins 10
cm (4 po) de tout métal.
Retirez la bande de protection Velcro de
l’antenne intérieure et fixez-la sur une
surface propre et sèche à l’endroit choisi.
Ou essayez cette option: utilisez la pince de
fixation pour bouche d’air fournie comme
surface de montage et fixez-la sur une
bouche d’air.
➊➊
➋➋
