Swagelok VCR Split-Nut - Page 8

VCR Split-Nut macho
1. Colocar las dos mitades de la tuerca partida macho À alrededor
del eje del manguito VCR de tal manera que sus extremos que-
den enfrentados, y juntar a presión las dos mitades.
2. Deslizar las mitades contra la parte trasera de la brida del man-
guito.
3. Para desmontarlo, separe las dos mitades usando un destornil-
lador de punta plana.
➀
Cada juego debe constar de una mitad marcada con el logotipo
de Swagelok y la otra mitad marcada con las palabras "VCR
PAT'D."

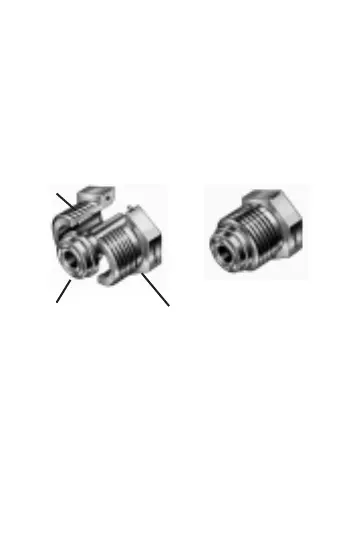

Mitad de tuerca
Mitad de tuerca
Manguito VCR
