11

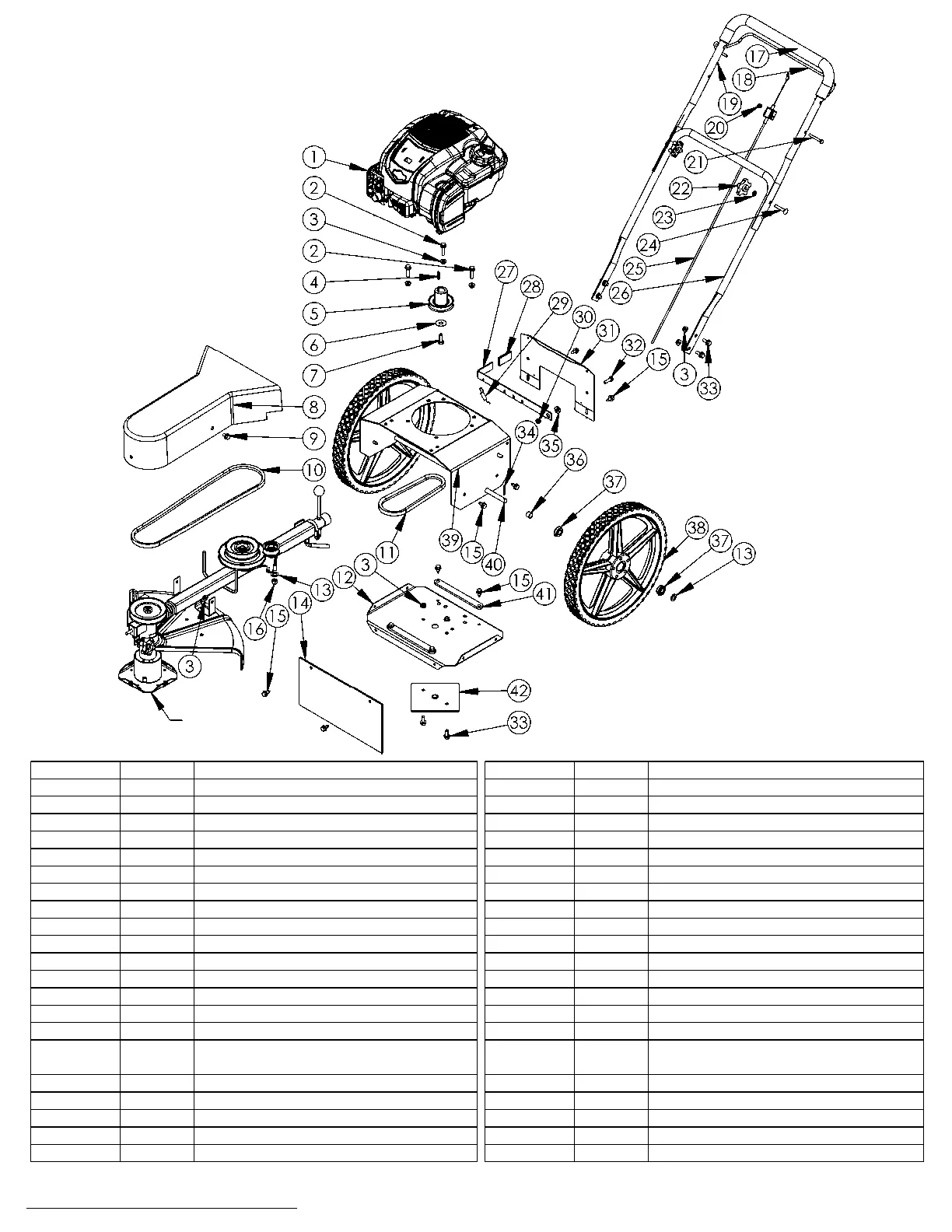

Élément N°
Pièce N°
Description
Élément N°
Pièce N°
Description
1 N/D Moteur Briggs & Stratton 22 2030 Bouton - plastique noir
2 NB253 Boulon - bride de serrage, 5/16-18 X 1 1/4ZY 23 NB275 Rondelle - SAE plate 5/16
3 NB170 Écrou - bride à face striée 5/16 à 18 24 NB587 Boulon - carrosserie, 5/16 à 18 X 1 3/4
4 9030
Clavette en barre - 3/16 X 1
25
19006
Câble - Commande, taille-bordure
5 19117 Poulie - moteur 26 10399* Poignée - basse
6 699 Rondelle - Belleville 7/16 X 1 1/4 27 2040* Arrêt - Pivot
7 NB238N Boulon - HHC 3/8 à 24 X 1 28 2077 Pivot - poignée adhérente
8 2119
Garde - courroie
29
2069
Ressort - taille-bordure de luxe
9 NB252 Écrou - bride à face striée 5/16 à 18 x 1/2 ZY 30 NB181 Écrou - Nyloc 5/16 à 20
10 19074 Ceinture - 45 po, taille-bordure de luxe 31 19059* Couverture - arrière, taille-bordure de luxe
11 19053 Courroie - 24 po, taille-bordure 32 NB501 Boulon - 5/16 à 18 X 1
12 2006*
Bloc - moteur inférieur
33
NB596
Écrou - bride à face striée 5/16 à 18 x 3/4
13 NB177 Rondelle - Mach 1/2 34 NB126 Broche - Clavette, 1/8 X 1
14 19004 Bouclier - caoutchouc 35 B99S Espaceur
15 26X249 Vis - 0.312 à 18 X 0.75 36 690369 Espaceur- 1/2 po à 17 MM
16 NB182 Écrou - Nyloc 3/8 à 16 ZY 37 MWB
Roulement - Roue, 1 1/8 po diamètre
extérieurX 1/2 po ID
17 19561 Poignée 38 2003K** Roue, 16 po, 1/2 po ID
18 19005 Étrier - taille-bordure 39 19058* Bloc-moteur -Supérieur, taille-bordure Dlx
19 10578*
Poignée - haute
40
14416
Essieu - taille-bordure ; YZ
20 NB180 Écrou - Nyloc 1/4 à 20 41 2116 Bande - usure
21 NB218 Boulon - 1/4-20 X 2 HCC GR5 ZY 42 2073* Plaque - Soudure du pivot
ENSEMBLE
Lorsque vous commandez des pièces de rechange
* UTILISER LE CODE PEINTURE : TK = NOIR
VOIR DÉTAIL
PAGE 12
** les roues comprennent deux roulements. Utilisez la pièce
N° MWB lors du remplacement des roulements seuls.
