Syclone LGR145 - Page 48

Échangeur thermique
Filtre HAF
Panneau arrière
Serpentin du
condenseur (chaud)
Serpentin
d’évaporateur (froid)
Boîtier
Coffret électrique
Panneau de
commande
Boulons 95 mm (3/8 po) de
la plaque d'appui du panneau
arrière (5, non montrés)
Boulons 95 mm (3/8
po) (6) du panneau
arrière
Boulons 95 mm (3/8 po) du
panneau arrière (×6)

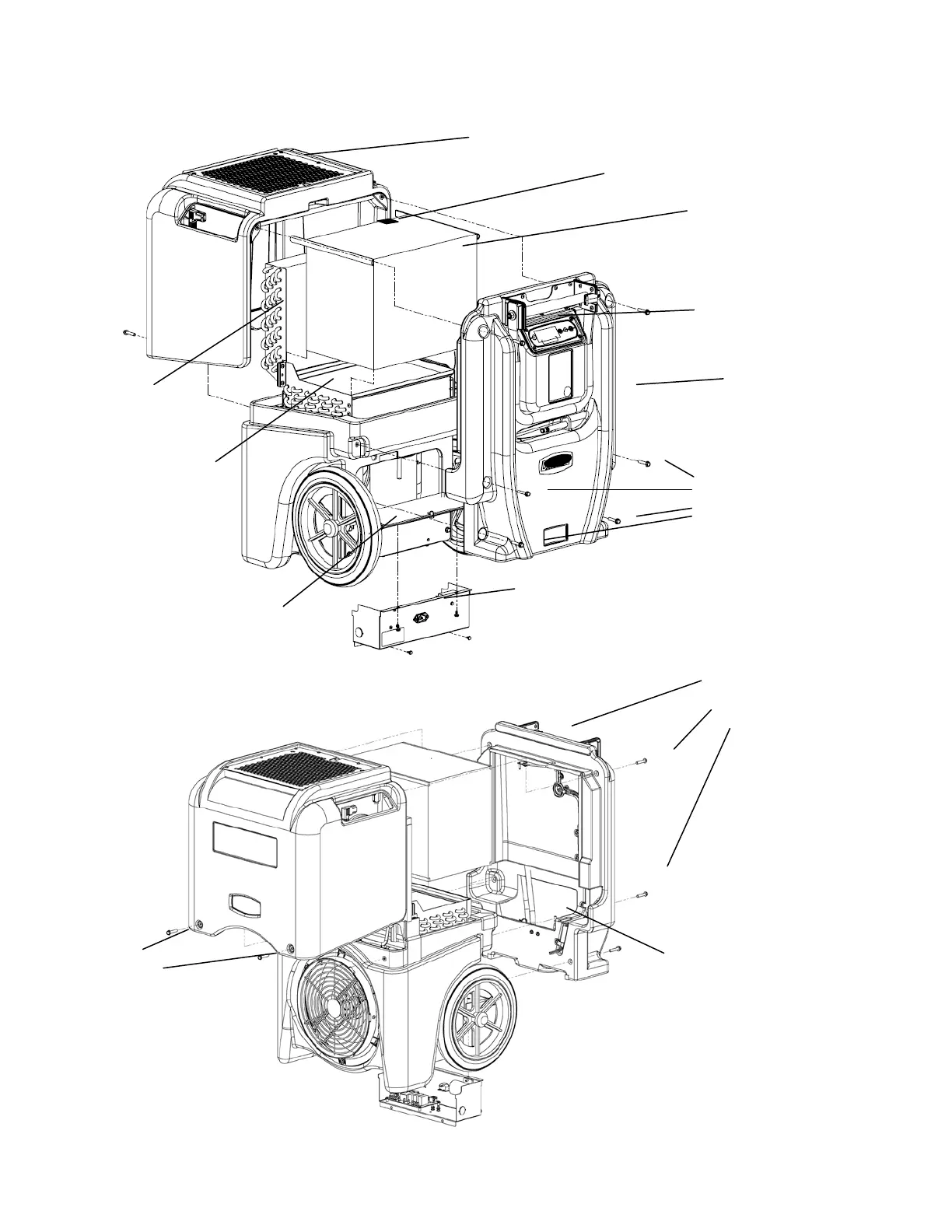

FIG. D : DIAGRAMME DES PIÈCES
Boulons 95
mm (3/8 po)
du boîtier
Emplacement de
la pompe
Puce du capteur. Le câble (non
illustré) est fixé à l'arrière du
panneau de commande
