Suomi
118 SQ
Sähköliitännät
TÄRKEÄÄ:
Yksikkö tulee asentaa valtakunnallisia laitteistoasennukseen
kuuluvia sääntöjä noudattamalla.
Kaikkien yksikön yhdyskaapeleiden, mukaan lukien vastaavat
lisävarusteet, tulee olla tyyppiä H05 VV-F, PVC eristeellä EN60335-
2-40 mukaisesti.
Kytke virta pois kaikista piireistä ennen kuin jännitteisiin osiin
mennään.
Tee maadoituskytkentä ennen muita sähkökytkentöjä.
Asennussääntöjen mukaan virrankatkaisimet tulee varustaa
aukeavilla kosketuksilla (4mm), joiden avulla virta voidaan kytkeä
kokonaan pois päältä jos III-luokan ylijännite syntyy.
Tee sähkökytkennät L (vaihe), N (nolla) ja
(maadoitus)
sähkökaaviossa osoitettuun tapaan noudattamalla jakolaatikon
pohjassa osoitettuja napaisuuksia, katso kuvat 36-38-39-39e.
Kaikkiin yksiköihin tulee asentaa sulake koneen suojaamiseksi.
Katso taulukko 1 sulakkeen asennusta ja vaihtamista varten.
Sähkötaulut: sähkötaulu sijaitsee yksikön ulkosivussa (kuva 1-2).
Irrota sähkötaulun kansi ruuvaamalla auki sulkuruuvi/ruuvit.
Riviliittimet löytyvät sähkötaulun sisältä, joihin kytkennät tehdään
sähkökaavioiden ja kuvien 36-38-39-39e mukaisesti.
Taulukko X
Laitetyyppi Kuva 36 Kuva 38 Kuva 39 Kuva 39e
SQ__ x
SQ__IR x
SQ__EC IR x
SQ__EC x
TÄRKEÄÄ:
Yksikön virransyöttöä varten tulee käyttää kaapeleita, joiden
minimihalkaisija on taulukon II mukainen.
Kun kytkennät on suoritettu, kiinnitä kaapelit
tarkoituksenmukaisilla kiinnikkeil(viite 19).
Muista sulkea sähkötaulu tarkoituksenmukaisella suojuksella
edellä irrotettua ruuvia/ruuveja käyttämäl
Lämmityselementeillä varustettu yksikkö
Yksikkö on varustettu kahdella turvatermostaatilla, automaattisella
ja käsikäyttöiseltermostaatilla kuva 32 (viite A), jotka suojaavat
yksikköä mahdollista ylikuumenemista vastaan, joka johtuu
suodattimien väärin tehdystä puhdistuksesta tai ilmavirtauksen
tukkimisesta. Käsikäyttöisen termostaatin kytkentä tulee suorittaa
ammattitaitoisen henkilöstön toimesta vasta sitten kun sen
aiheuttanut syy on poistettu
SysLogic-ohjaimen
Dip-kytkinten konguraation osalta katso SysLogic-ohjaimen
asennusohjeet.

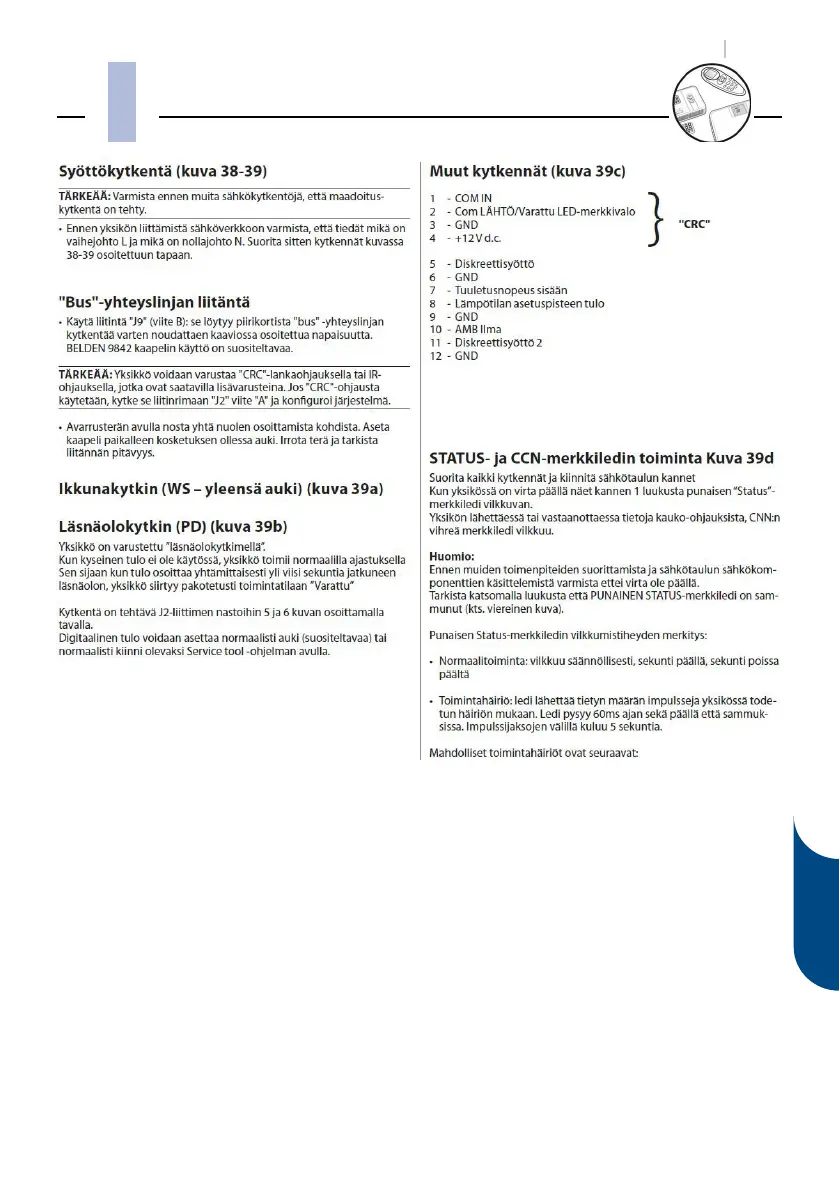

Suomi
119SQ
IR Control
