Polski
128 SQ
Przyłącza elektryczne
WAŻNE:
• Urządzenie musi być zainstalowane zgodnie z krajowymi
przepisami dotyczącymi instalacji.
• Wszystkie przewody przyłączeniowe urządzenia, jak również
całe oprzyrządowanie muszą być typu H05 W-F, z izolacją z PCV
zgodnie z normą EN60335-2-40.
• Odłączyć zasilanie elektryczne wszystkich obwodów przed
rozpoczęciem pracy na częściach pod napięciem.
• Uziemić przed przystąpieniem do wykonania pozostałych
przyłączeń elektrycznych.
Zgodnie z zasadami instalacji, mechanizmy odłączenia od sieci
zasilającej muszą uwzględniać otwarcie styków (4 mm) pozwalając
na całkowite odłączenie w warunkach kategorii przepięciowej IlI.

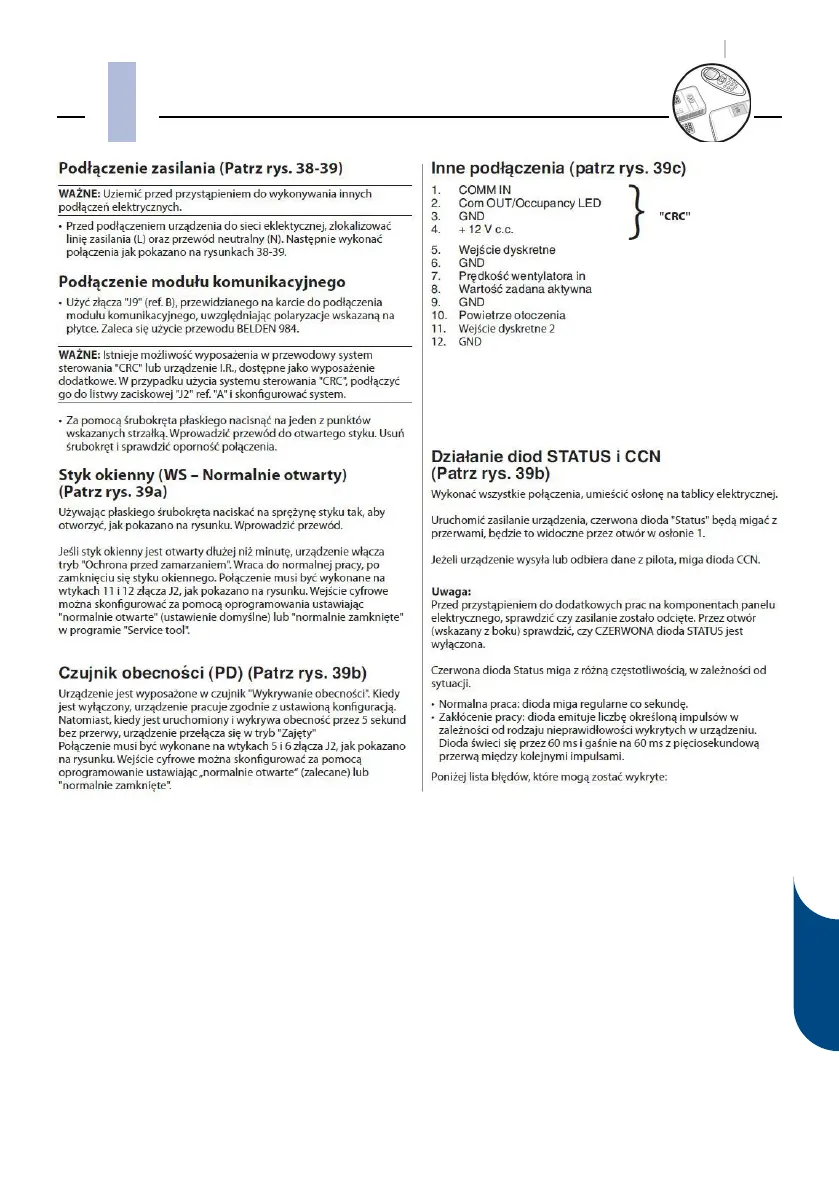

Podłączyć zasilanie elektryczne: L (linia), N (przewód neutralny)
i (uziemienie), jak to jest pokazane na schemacie elektrycznym
uwzględniając biegunowość wskazaną z tyłu skrzynek
elektrycznych, zob. rys. 36-38-39-39e.
Wszystkie urządzenia muszą mieć zainstalowany bezpiecznik.
Instalacja i wymiana bezpiecznika - patrz Tabela I.
Panele skrzynki elektrycznej: Panel skrzynki elektrycznej znajduje
się na zewnętrznej stronie urządzenia (rys. 1-2). Zdjąć pokrywę
skrzynki elektrycznej odkręcając śrubę lub śruby zabezpieczające.
Skrzynka elektryczna zawiera listwy zaciskowe, do których
wykonuje się podłączenia zgodnie ze schematami elektrycznymi i
rys. 36-38-39-39e.
Tabela X
Rodzaj
urządzenia
Rys. 36 Rys. 38 Rys. 39
Rys.
39e
SQ__ x
SQ__IR x
SQ__EC IR x
SQ__EC x
WAŻNE:
• W przypadku zasilania urządzenia, zaleca się stosowanie
przewodów o minimalnym przekroju odpowiadającym
wartościom przedstawionym w tabeli lI.
• Po wykonaniu połączenia, zablokować przewody za pomocą
specjalnych uszczelek ochronnych (ref. 19).
• Pamiętaj zamknąć skrzynkę elektryczną zdemontowaną
wcześniej pokrywą, przykręć ją za pomocą śruby lub śrub, które
zostały wcześniej wykręcone.
Urządzenia wyposażone w grzałki elektryczne
U rząd zen ie jest wyposażone w dwa termostaty bezpieczeństwa,
jeden z odblokowaniem automatycznym, drugi z odblokowaniem
ręcznym rys. 32 (ref. A), aby chronić urządzenie przed przegrzaniem
spowodowanym zabrudzeniem ltrów lub zatkanymi przewodami
wentylacyjnymi. Ręczne odblokowanie termostatu musi być
przeprowadzane przez wykwalikowany personel, po usunięciu
przyczyny, która spowodowała jego uruchomienie.
Sterownika SysLogic
Informacje na temat konguracji przełączników DIP można znaleźć
w instrukcji instalacji sterownika SysLogic.
