Italiano
38 SQ
Collegamenti elettrici
IMPORTANTE:
• L'unità deve essere installata conformemente alle regole
impiantistiche nazionali.
• Tutti i cavi di collegamento con l'unità, inclusi i relativi accessori,
devono essere di tipo H05 VV-F, con isolante PVC in accordo alle
EN60335-2-40.
• Togliere l'alimentazione elettrica a tutti i circuiti prima di accedere
alle parti in tensione.
• Eseguire il collegamento di messa a terra prima dei collegamenti
elettrici.
Conformemente alle regole di installazione, i dispositivi di
disconnessione alla rete di alimentazione devono prevedere
un'apertura dei contatti (4mm) che consenta la disconnessione
completa nelle condizioni della categoria di sovratensione lII.
Collegare l'alimentazione elettrica L (linea), N (neutro) e
terra)
come indicato sullo schema elettrico rispettando le polarità indicate
sul fondo delle scatole elettriche, vedere g. 36-38-39-39e.
Tutte le unità devono essere installate con un fusibile di protezione.
Fare riferimento alla tabella I per l'installazione e sostituzione del
fusibile.
Quadri elettrici: il quadro elettrico si trova sul lato esterno dell'unità
(g. 1-2). Togliere il coperchio del quadro elettrico rimuovendo la/
le viti di chiusura. All'interno dei quadri sono presenti le morsettiere
alle quali effettuare i collegamenti come da schemi elettrici e g.
36-38-39-39e.
TABELLA X
Tipo unità
g.
36
g.
38
g. 39
g.
39e
SQ__ x
SQ__IR x
SQ__EC IR x
SQ__EC x
IMPORTANTE:
• Per l'alimentazione dell'unità, si raccomanda di utilizzare cavi di
sezione minima come indicato in tab. Il.
• A collegamenti eseguiti bloccare i cavi con appositi parastrappi
(rif. 19).
• Ricordarsi di chiudere il quadro elettrico, mediante apposita
copertura di protezione, utilizzando la/le vite/i precedentemente
rimossa/e.
Unità con elementi riscaldanti
L'unità è dotata di due termostati di sicurezza, uno a riarmo
automatico e uno a riarmo manuale riattivabile g. 32 ( rif. A) per
proteggere l'unità da eventuali sovratemperature dovute alla non
corretta pulizia dei ltri o da ostruzioni del usso aria.
Il ripristino del termostato manuale deve essere eseguito
da personale specializzato, solo dopo aver rimosso la causa
dell'intervento dello stesso.
Controllo SysLogic
Per la congurazione dei dip-switches, leggere attentamente il
manuale di installazione del controllo SysLogic.
Italiano

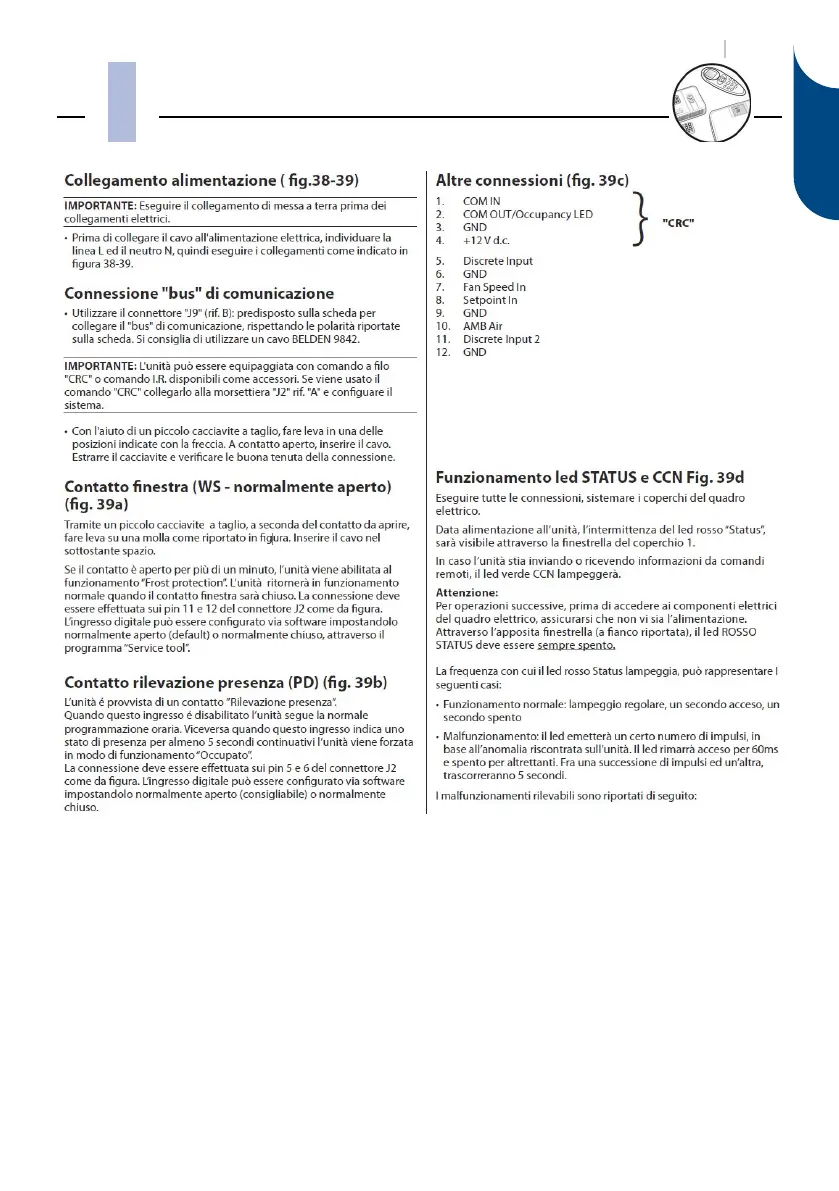

39SQ
IR Control
