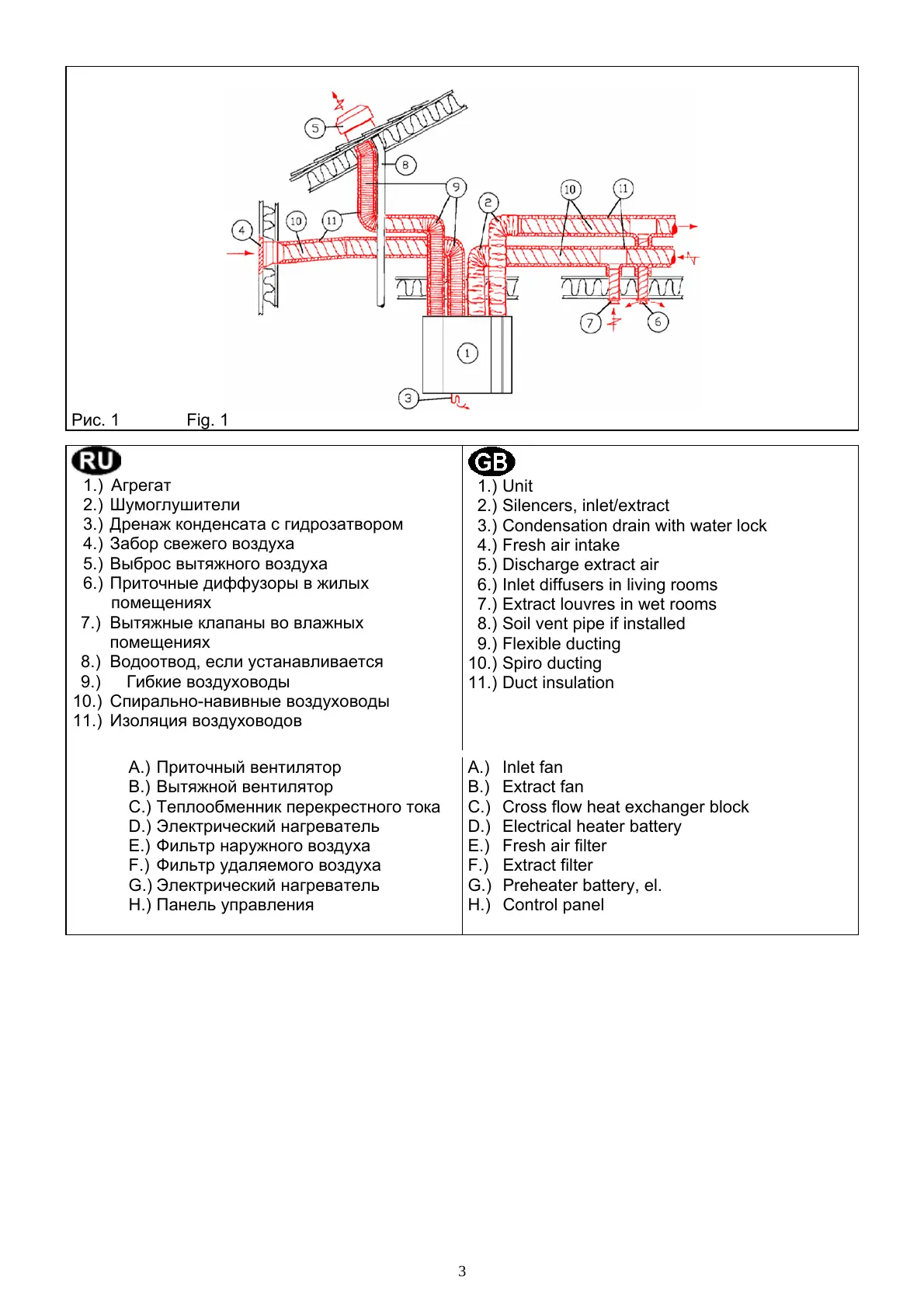

Рис. 1 Fig. 1
1.) Агрегат
2.) Шумоглушители
3.) Дренаж конденсата с гидрозатвором
4.) Забор свежего воздуха
5.) Выброс вытяжного воздуха
6.) Приточные диффузоры в жилых
помещениях
7.) Вытяжные клапаны во влажных
помещениях
8.) Водоотвод, если устанавливается
9.) Гибкие воздуховоды
10.) Спирально-навивные воздуховоды
11.) Изоляция воздуховодов
1.) Unit
2.) Silencers, inlet/extract
3.) Condensation drain with water lock
4.) Fresh air intake
5.) Discharge extract air
6.) Inlet diffusers in living rooms
7.) Extract louvres in wet rooms
8.) Soil vent pipe if installed
9.) Flexible ducting
10.) Spiro ducting
11.) Duct insulation
A.) Приточный вентилятор
B.) Вытяжной вентилятор
C.) Теплообменник перекрестного тока
D.) Электрический нагреватель
E.) Фильтр наружного воздуха
F.) Фильтр удаляемого воздуха
G.) Электрический нагреватель
H.) Панель управления
A.) Inlet fan
B.) Extract fan
C.) Cross flow heat exchanger block
D.) Electrical heater battery
E.) Fresh air filter
F.)
G.)
H.)
Extract filter
Preheater battery, el.
Control panel
3
