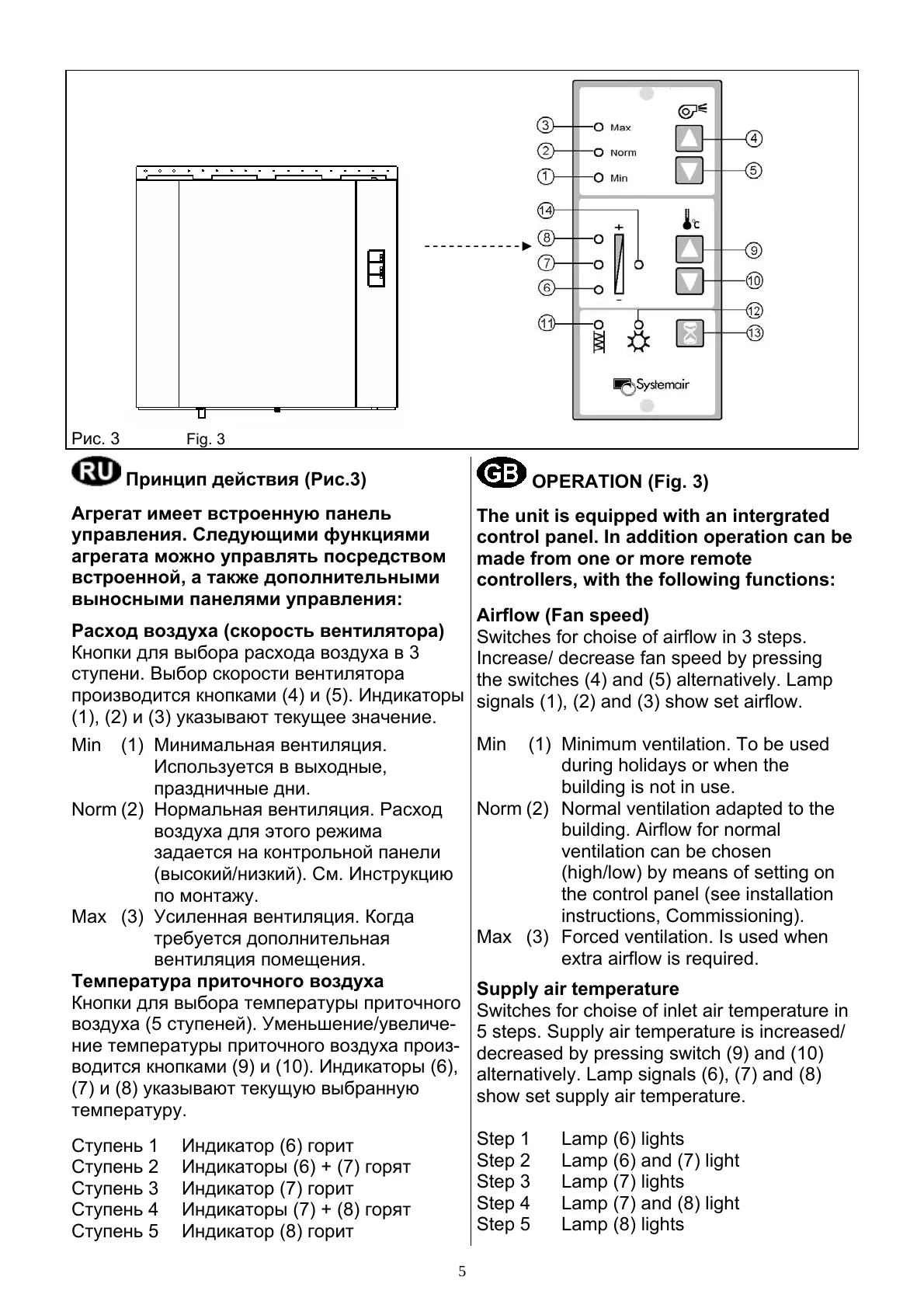

Рис. 3 Fig. 3
Принцип действия (Рис.3)
Агрегат имеет встроенную панель
управления. Следующими функциями
агрегата можно управлять посредством
встроенной, а также дополнительными
выносными панелями управления:
Расход воздуха (скорость вентилятора)
Кнопки для выбора расхода воздуха в 3
ступени. Выбор скорости вентилятора
производится кнопками (4) и (5). Индикаторы
(1), (2) и (3) указывают текущее значение.
Min (1) Минимальная вентиляция.
Используется в выходные,
праздничные дни.
Norm (2) Нормальная вентиляция. Расход
воздуха для этого режима
задается на контрольной панели
(высокий/низкий). См. Инструкцию
по монтажу.
Max (3) Усиленная вентиляция. Когда
требуется дополнительная
вентиляция помещения.
Температура приточного воздуха
Кнопки для выбора температуры приточного
воздуха (5 ступеней). Уменьшение/увеличе-
ние температуры приточного воздуха произ-
водится кнопками (9) и (10). Индикаторы (6),
(7) и (8) указывают текущую выбранную
температуру.
Ступень 1 Индикатор (6) горит
Ступень 2 Индикаторы (6) + (7) горят
Ступень 3 Индикатор (7) горит
Ступень 4 Индикаторы (7) + (8) горят
Ступень 5 Индикатор (8) горит
OPERATION (Fig. 3)
The unit is equipped with an intergrated
control panel. In addition operation can be
made from one or more remote
controllers, with the following functions:
Airflow (Fan speed)
Switches for choise of airflow in 3 steps.
Increase/ decrease fan speed by pressing
the switches (4) and (5) alternatively. Lamp
signals (1), (2) and (3) show set airflow.
Min (1) Minimum ventilation. To be used
during holidays or when the
building is not in use.
Norm (2) Normal ventilation adapted to the
building. Airflow for normal
ventilation can be chosen
(high/low) by means of setting on
the control panel (see installation
instructions, Commissioning).
Max (3) Forced ventilation. Is used when
extra airflow is required.
Supply air temperature
Switches for choise of inlet air temperature in
5 steps. Supply air temperature is increased/
decreased by pressing switch (9) and (10)
alternatively. Lamp signals (6), (7) and (8)
show set supply air temperature.
Step 1 Lamp (6) lights
Step 2 Lamp (6) and (7) light
Step 3 Lamp (7) lights
Step 4 Lamp (7) and (8) light
Step 5 Lamp (8) lights
5
