TA STAF Series - Page 2

2
STAF-SG PN25 **)
Ductile iron/Sphäroguß/
Fonte nodulaire
TA.No DN *) L H D B Kvs
TA.Nr
No.TA
Threaded bonnet/Oberteil eingeschraubt/Tête vissée
Digital handwheel/Digitalhandrad/Poignée digitale
52 182 -020 20 4 150 100 105 16 5.7
-025 25 4 160 109 115 16 8.7
-032 32 4 180 111 140 18 14.2
-040 40 4 200 122 150 19 19.2
-050 50 4 230 122 165 19 33
**) DN 20-50 also fit PN16 flanges.
DN 20-50 auch passend für Gegenflansche PN16.
Les DN 20-50 acceptent également la contre-bride PN 16.
Bolted bonnet/Oberteil geflanscht/Tête boulonnée
Digital handwheel/Digitalhandrad/Poignée digitale
52 182 -065 65-2 8 290 205 185 19 85
-080 80 8 310 220 200 19 120
-090 100 8 350 240 235 19 190
-091 125 8 400 275 270 19 300
-092 150 8 480 285 300 20 420
STAF PN16
Cast iron/Grauguß/Fonte
TA.No DN *) L H D B Kvs
TA.Nr
No.TA
Bolted bonnet/Oberteil geflanscht/Tête boulonnée
Digital handwheel/Digitalhandrad/Poignée digitale
52 181 -065 65-2 4 290 205 185 20 85
-080 80 8 310 220 200 22 120
-090 100 8 350 240 220 22 190
-091 125 8 400 275 250 24 300
-092 150 8 480 285 285 24 420
Aluminium handwheel/Aluminiumhandrad/Poignée en aluminium
Measurement point in body/Meßanschluß am Gehäuse/Prises de pression sur le corps
52 180 -093 200 12 600 450 340 30 765
-094 250 12 730 470 405 32 1185
-095 300 12 850 520 460 32 1450

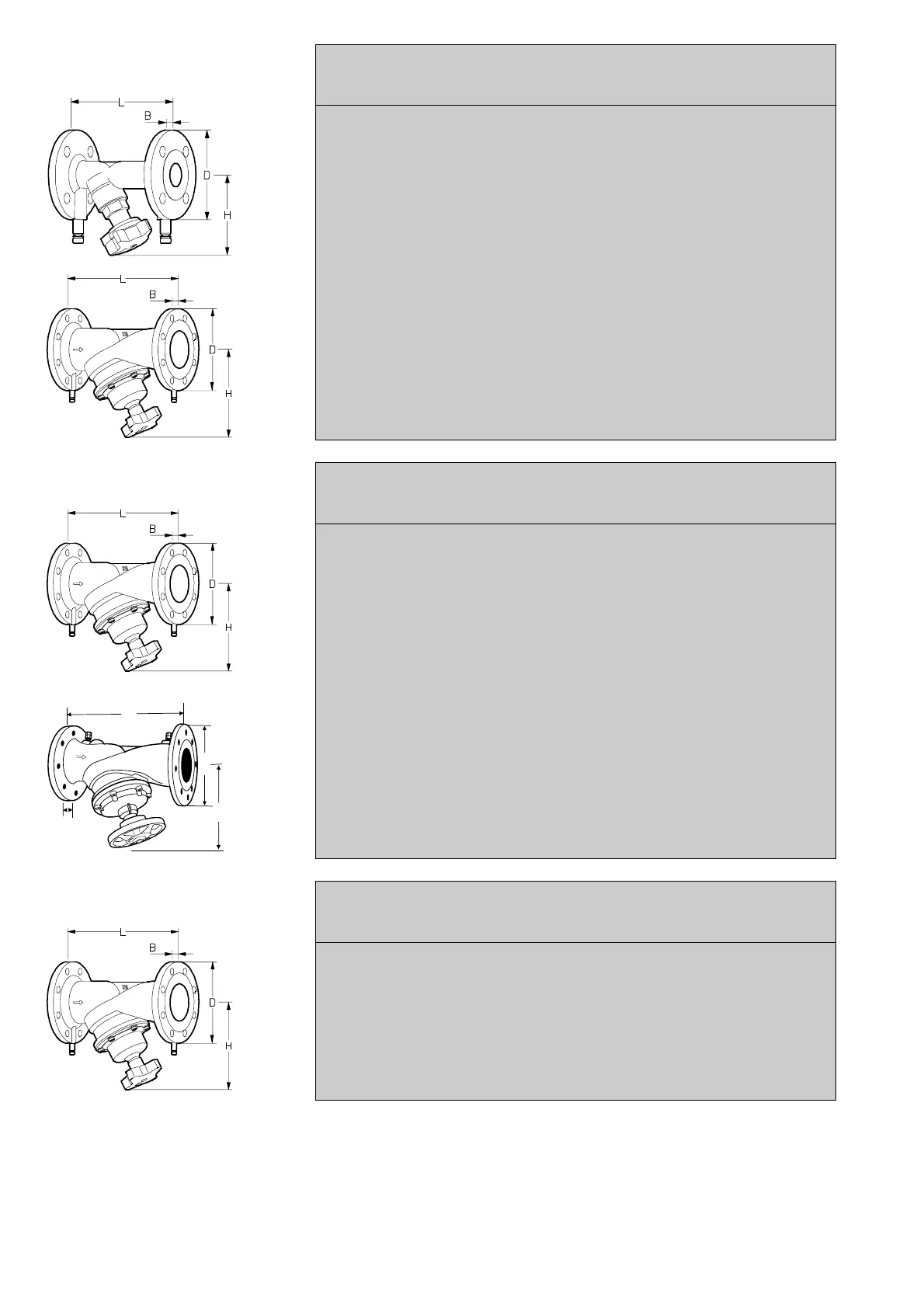

H
D
L
B
STAF-R PN16
Bronze/Rotguß/Bronze
TA.No DN *) L H D B Kvs
TA.Nr
No.TA
Bolted bonnet/Oberteil geflanscht/Tête boulonnée
Digital handwheel/Digitalhandrad/Poignée digitale
52 181 -765 65-2 4 290 205 185 17 85
-780 80 8 310 220 200 19 120
-790 100 8 350 240 220 21 190
-791 125 8 400 275 250 22 300
-792 150 8 480 285 285 22 420
*) Number of bolt holes/Anzahl der Schraubenlöcher/Nombre de trous par bride
**) DN 20-50 also fit PN16 flanges.
DN 20-50 auch passend für Gegenflansche PN16.
Les DN 20-50 acceptent également la contre-bride PN 16.
Kvs = m
3
/h at a pressure drop of 1 bar and fully open valve.
Kvs = m
3
/h bei einem Druckverlust von 1 bar und vollgeöffnetem Ventil.
Kvs = m
3
/h pour une perte de charge de 1 bar, la vanne complètement ouverte.
