4. Accessoires standards
Mode d'emploi DVS (EN54) rév. 1.1.1
5. Directives d'installation
1. Fixezl'étrierdemontagesurlasurfaceaumoyend'uneméthodede
xationadaptée(Fig.1).

2.Faitespasserlecâbledel'enceinteautraversducachedeserre-câble
puisbranchezlachedetypeEuroauxconducteurs,enrespectantla
bonnepolarité(Fig.2).

3.Pourlaconnexionàl'enceinte,utilisezlesbroches1(+)et2(-).
Lesbroches3(-)et4(+)sontcâbléesenparallèlepourlaconnexion
d'enceintessupplémentairesdansunelignedistribuée(Fig.3).

4.Présentezl'enceinteàl'étrieretxez-laàl'aidedesmolettespuisserrez
enutilisantl'outilpincedexationfourni(Fig.4).

5.BranchezlachedetypeEuropuisremettezlecachedeserre-câble
pourvousassurerquel'enceinteesthermétique(Fig.5).

6.LesmodèlesDVS4(EN54)sontéquipésdetransformateurs30W
(Fig.6).
L'ENCEINTEESTLIVRÉEENMODEBASSEIMPÉDANCE.
NEBRANCHEZJAMAISL'ENCEINTEÀUNAMPLIFICATEUR70/100VSI
ELLEESTRÉGLÉEPOURFONCTIONNERENBASSEIMPÉDANCE.

7.LesmodèlesDVS6(EN54)sontéquipésdetransformateurs60W
(Fig.7).
L'ENCEINTEESTLIVRÉEENMODEBASSEIMPÉDANCE.
NEBRANCHEZJAMAISL'ENCEINTEÀUNAMPLIFICATEUR70/100VSI
ELLEESTRÉGLÉEPOURFONCTIONNERENBASSEIMPÉDANCE.

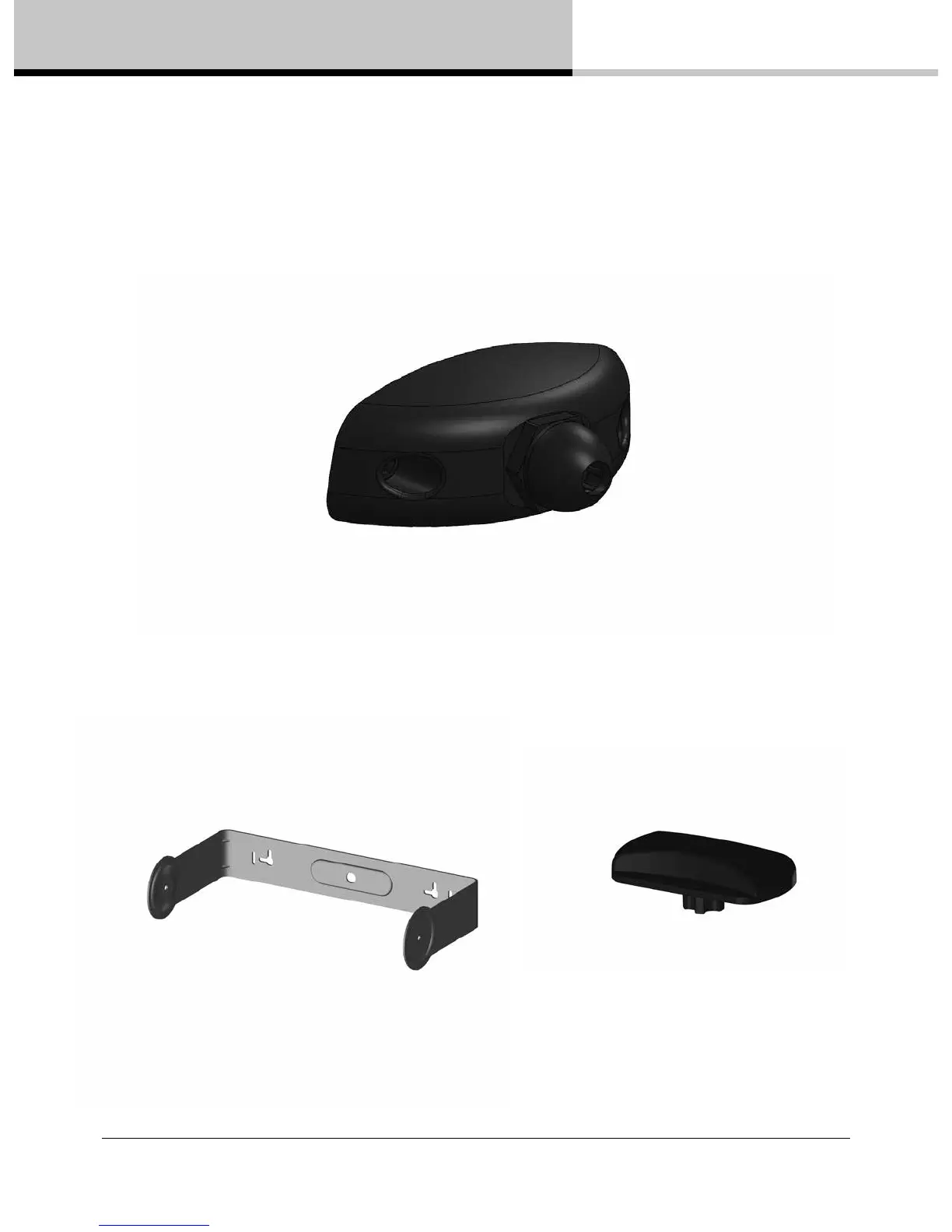

4. Accessoires standards
Cachedeserre-câble
Étrierdemontage
(fourniavecvisserie)
Outilpincede
xation
