Tannoy DVS 4 Operation Manual

30
DVS (EN54) Betriebsanleitung Version 1.1.1
4. Standardzubehör
5. Richtlinien zur Installation
1. BefestigenSiedenMontagebügelingeeigneterWeiseander
Oberäche.(Abb.1)

2.FührenSiedasLautsprecherkabeldurchdieKabelklemmenabdeckung
undschließenSiedanndieDrähteandenEuro-Steckeran.AchtenSie
dabeiaufdiekorrektePolarität.(Abb.2)

3.VerwendenSiezumAnschlussderLautsprecherdiePins1(+)und2(-).
DiePins3(-)und4(+)dienenzumParallelanschlussweitererLautsprecher
ineinemDistributed-Line-System.(Abb.3)

4.FührenSiedenLautsprecherandieHalterungheranundbefestigen
SieihnmitdenSchraubkappen.VerwendenSiezumAnziehendas
mitgelieferteSchraubwerkzeug.(Abb.4)

5.SteckenSiedenEuro-SteckereinundsetzenSiedanndie
Kabelklemmenabdeckungwiederauf,damitdasLautsprechergehäuse
dichtist.(Abb.5)

6.DieDVS4(EN54)-Modellesindmit30W-Transformatorenausgestattet.
(Abb.6)
DERLAUTSPRECHERWIRDIMNIEDEROHMIGENMODUS
AUSGELIEFERT.
SCHLIESSENSIEDENLAUTSPRECHERNIEMALSANEINENA70/100
VOLT-VERSTÄRKERAN,SOLANGEDERLAUTSPRECHERSICHIM
NIEDEROHMIGENMODUSBEFINDET.

7.DieDVS6(EN54)-Modellesindmit60W-Transformatorenausgestattet.
(Abb.7)
DERLAUTSPRECHERWIRDIMNIEDEROHMIGENMODUS
AUSGELIEFERT.
SCHLIESSENSIEDENLAUTSPRECHERNIEMALSANEINENA70/100
VOLT-VERSTÄRKERAN,SOLANGEDERLAUTSPRECHERSICHIM
NIEDEROHMIGENMODUSBEFINDET.

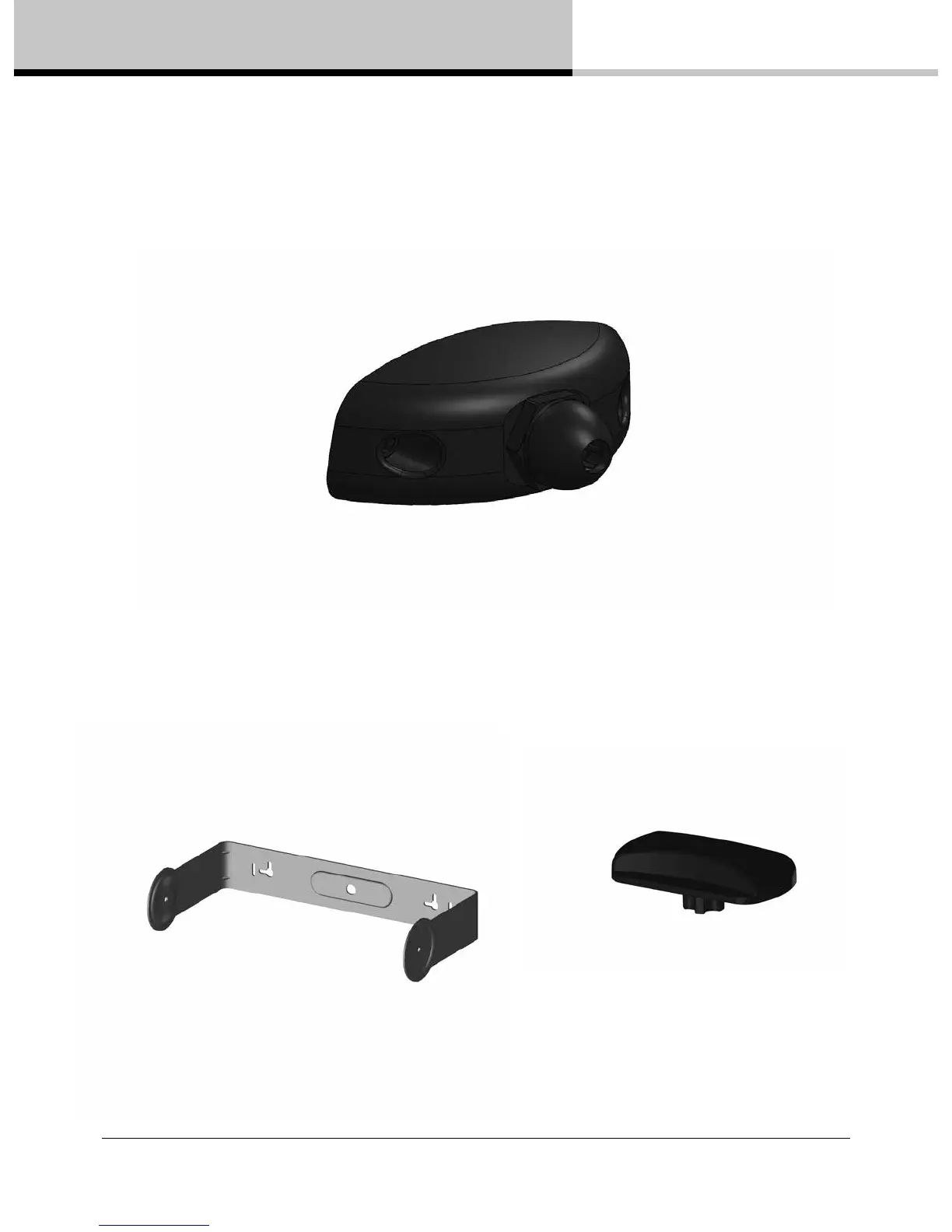

4. Standardzubehör
Kabelklemmenabdeckung
Montagebügel
(wirdmit
Befestigungsmaterialien
geliefert)
Schraubwerkzeug
