13

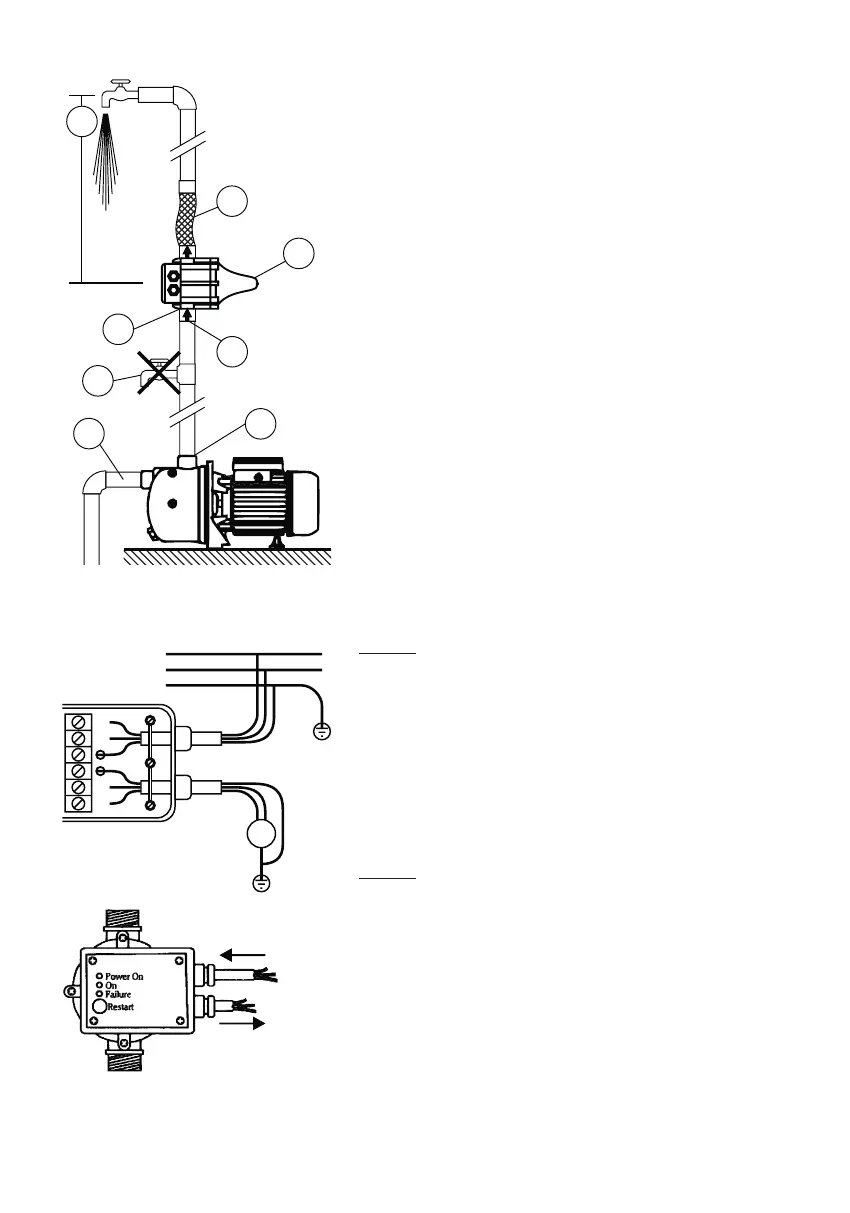

А. Если высота столба воды над уровнем установки на-
соса превышает 15 м, то реле не может быть смон-
тировано непосредственно на насос, а должно быть
установлено выше таким образом, чтобы столб воды
не превышал 15 м.
B. Рекомендуется подключать выходной патрубок реле
к сети водопровода посредством гибкого шланга се-
чением не менее 25 мм.
C. Клапан безопасности предотвратит утечку воды в слу-
чае прорыва диафрагмы.
D. Для корректной работы реле необходимо, чтобы
макс. давление на входе в реле было не менее 2 бар.
E. При монтаже устройства направление потока воды в
обязательном порядке должно совпадать со стрелка-
ми на устройстве.
F. Реле может устанавливаться непосредственно на вы-
ходной патрубок насоса (с учетом п. А).
G. Не допускается установка точек водоразбора между
насосом и реле.
H. Перед запуском проверьте герметичность всасываю-
щей магистрали насоса и заполните ее водой.
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
ЗАПУСК: При подключении реле к источнику питания за-
горается зеленый светодиод «Power On», а желтый свето-
диод «Pump On» указывает на то, что насос запущен. На-
сос работает некоторое время, обеспечивая заполнение
системы и достижение необходимого давления. Если этот
цикл оказывается недостаточным, загорается красный
светодиод «Failure». В этом случае откройте кран, нажми-
те и удерживайте кнопку «Restart» до того, как погаснет
красный светодиод. После того, как кнопка отпущена и
кран закрыт, реле выключит насос при достижении им
максимального давления.
РАБОТА: После выполнения запуска реле функционирует
в автоматическом режиме. При сбоях в работе, напри-
мер, по причине отсутствия воды в системе, образования
пробки во всасывающей магистрали и т.п., устройство в
течение около 9 сек. распознает проблему и загорается
красный индикатор «Failure», при этом насосу подается
сигнал на останов для предотвращения повреждений,
вызванных отсутствием воды. После устранения пробле-
мы перезапустите реле кнопкой «Restart». Реле с функ-
цией перезапуска самостоятельно сперва через 15 минут,
затем через 30 минут, а затем – каждый час в течение
8 минут определяет наличие воды и пытается перезапу-
стить насос.
A
B
C
E
F
D
G
H
L1
N
U
V
N
PE
M
1-
POWER
POMP
