Em geral as séries T-ONE estão habilitadas a automatizar portões até 400Kg (T-ONE3B), 500Kg (T-ONE5), 600 Kg (T-ONE5B), 800Kg (T-ONE8BR e T-
-ONE8), 1000 Kg (T-ONE10B) e 1200Kg (T-ONEXL).

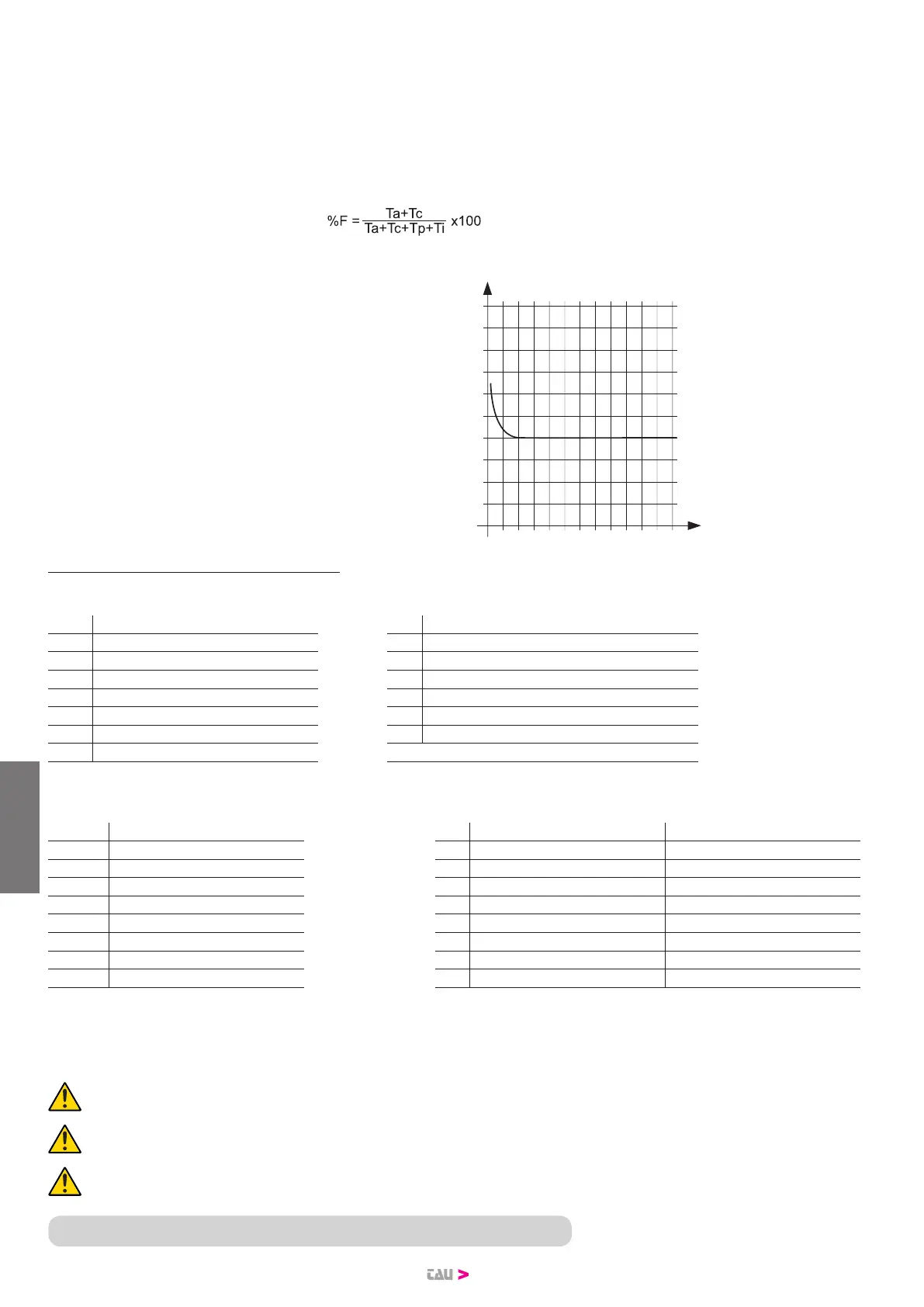

Curva utilização máxima:
Esta curva permite o tempo máximo de operação (T) de acordo com a frequência de utilização (F).
I.e.: O motorredutor T-ONE5 pode operar ininterrupatmente para uma frequência de utilização de 40%.
Para garantir o bom funcionamento, a unidade deve operar no campo de trabalho abaixo da curva.
Importante: A curva é obtida a uma temperatura de 15ºC.
A exposição directa à luz solar pode reduzir a frequência de utilização até 20%.
Cálculo da frequência de utilização:
É a percentagem do período de funcionamento efectivo (abertura e fecho) com respeito ao tempo total do ciclo (abertura + fecho + tempo de
pausa).
A fórmula de cálculo é a seguinte:
onde:
Ta = Tempo de abertura
Tc = Tempo de fecho
Tp = Tempo de pausa
Ti = Intervalo de tempo entre um ciclo completo e o seguinte
Percentuale
di lav. %
% Frecuencia
de utilización
% factor
serviço
% Fréquence
d’utilisation
% Benutzungs-
frequenz
% Duty cycle
Tempo (h) Time (h) Zeit (Std.)
Temps (h)
Tiempo (h) Tempo (h)
1 0
10
100
90
80
70
60
50
40
30
20
2 3 4 5 6 7 8 9 10 11 12
2.2. Sistema tipo
A gura 3 mostra um sistema de automatização tipo para um portão de correr utilizando o T-ONE.
N° Descrição N° Descrição
1 Selector de chave 8 Pirilampo com antena incorporada
2 Bordo primário xo (opcional) 9 Motorredutor
3 Fotocélulas 10 Suporte m de curso ‘fechado’
4 Bordo primário móvel 11 Sistema sem os (wireless)
5 Suporte m de curso ‘aberto’ 12 Batentes de solo
6 Cremalheira 13 Bordo secundário móvel (opcional)
7 Bordo secundário xo (opcional)
Cablagem:
O sistema tipo da gura 3 mostra os cabos necessários para ligar os vários dispositivos; o quadro mostra as especicações dos cabos.
Ligação Tipo cabo Ref. 230 V AC 12 V DC
a: Alimentação principal a 3x1,5mm² 3x1,5mm²
b: Pirilampo b 2x0,5mm² 2x0,5mm²
c: Antena c RG58 RG58
d: Fotocélulas (TX / Emissora) d 2x0,5mm² (TX) 2x0,5mm² (TX)
e: Fotocélulas (RX / Receptora) e 4x0,5mm² (RX) 4x0,5mm² (RX)
f: Selector de chave f* 3x0,5mm² 3x0,5mm²
g: Barra de apalpação primária g 2x0,5mm² 2x0,5mm²
h: Bordos móveis h 2x0,5mm² 2x0,5mm²
* Se o arigo. P-300TSL também é instalado, providenciar para o selector de chave um cabo de 5 x 0,5mm².
Notas:
• Se o cabo de alimentação tem mais de 30m, é preciso utilizar um cabo de secção maior , por exemplo 3 x 2,5mm², bem como uma ligação à terra de
segurança na proximidade do automatismo.
Coloque o quadro de controlo (se exterior) próximo dos motores.
Evitar que os cabos dos dispositivos auxiliares sejam posicionados nos tubos onde existem outros cabos que alimentam cargas
importantes ou lâmpadas com arrancador electrónico.
Na eventualidade da instalação dentro de casa ou escritórios de botoneiras ou indicadores luminosos distantes da central de
comando, aconselha-se a desacoplar o sinal mediante um relé am de evitar interferências induzidas.
