Team C Patron - Page 16

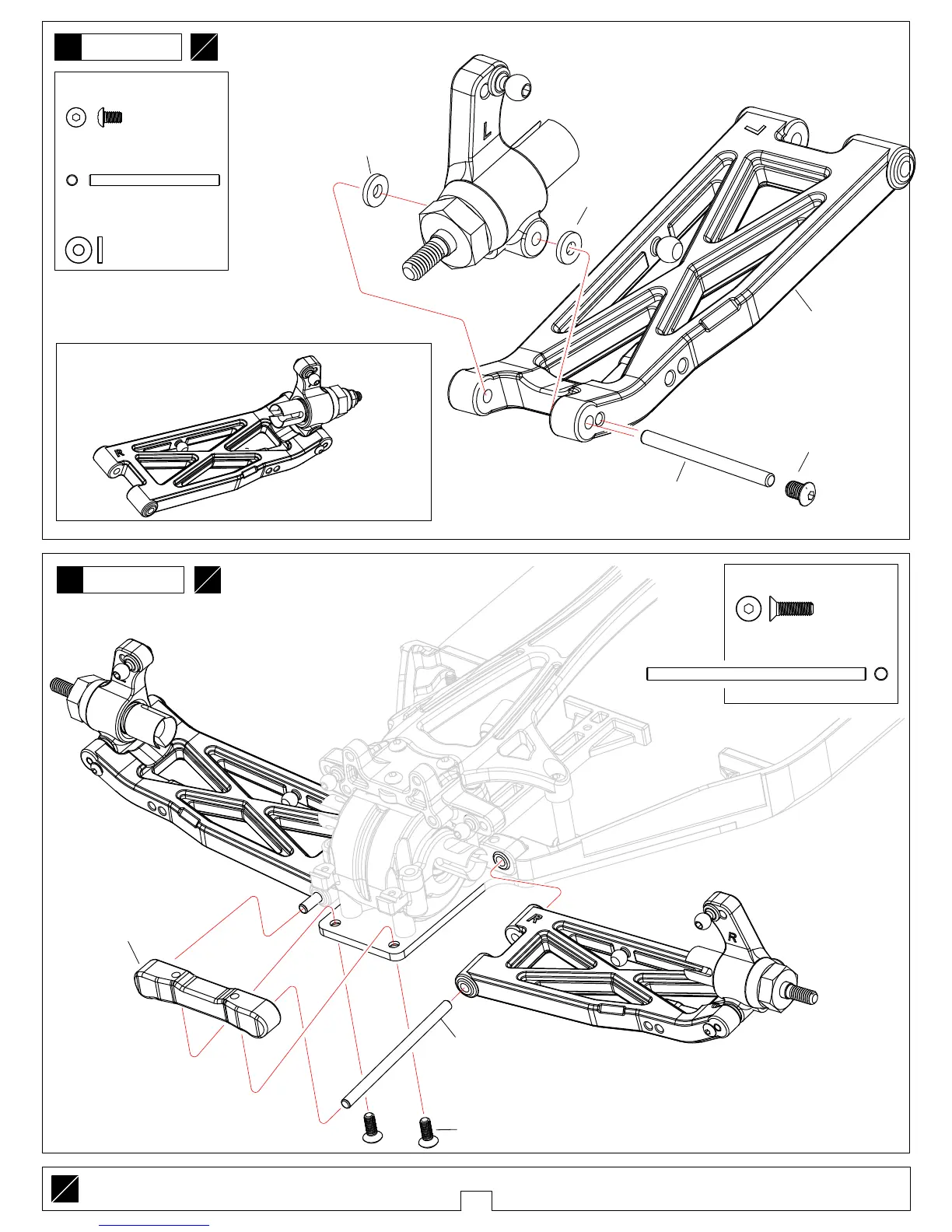

Rear hub carriers
Radachse hinten
12
24
25
< R >
TR4059 M2.5x4 Screw
M2.5x4 Schraube
…………………2
TR4046 2.5x30 Arm pin
2.5x30 Querl.welle
………………2
TR4059 M2.5x4
TR4046 2.5x30
TR4011 2.5x6x1 Washer
2.5x6x1 Scheibe
……………………4
TR4011
2.5x6x1
TR4011
2.5x6x1
TS4013
Rear lower arm-L
Querlenker hinten L
L
R
Assemble both Left and Right
Links und Rechts fertigen
L
R
L
R
< L >
Rear suspension
Aufhaengung hinten
TR4047 3x51 Arm pin
3x51 Querl.welle
………………2
……………2
TR4058 M3x10 Screw
M3x10 Schraube
TR4058 M3x10
TR4047 3x51
TR4010
Rear Arm Mount-R
Querl.halter hinten
Bag-D
Bag-D
