Team C Patron - Page 17

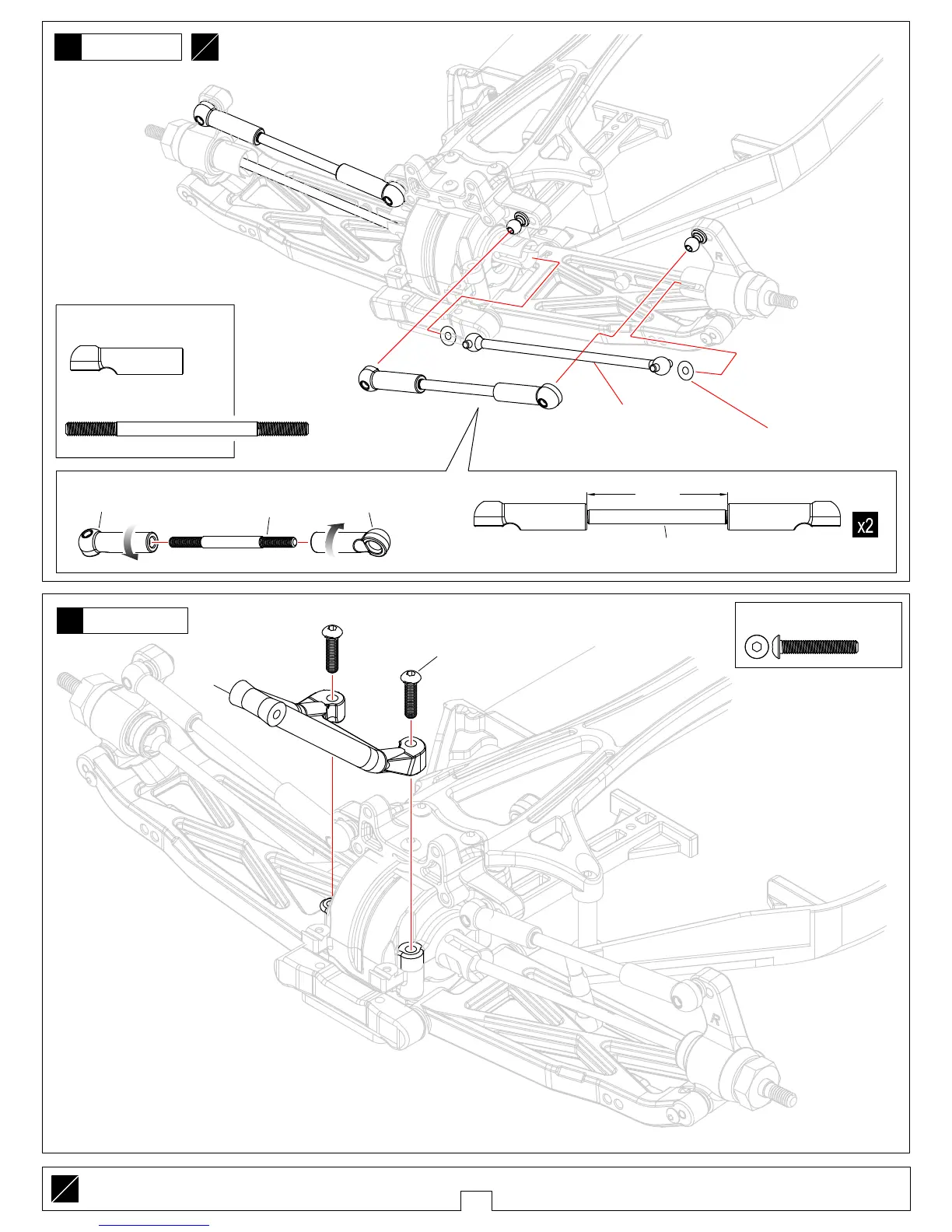

Rear suspension
Aufhängung hinten
13
26
27
L
R
Assemble both Left and Right
Links und Rechts fertigen
L
R
Rear suspension
Aufhaengung hinten
TR4025 4.8mm Ball End-Long
4.8mm Kugelpf. lang
……4
TR4025
TS4047 3x56
TR4025
TS4047 3x56 Turnbuckle
3x56 Gewindestange
…………2
32.5mm
Rear upper Rod
Hintere obere Gewindestange
▲Projection.Note direction
Drehrichtung beachten
Bag-D
T08795 M3x18 Screw
M3x18 Schraube
……2
T08795 M3x18
TS4018
Rear bumper stick-below
Rammschutz bruecke hinten
TS4063
2.8x1.9 O-ring
2.8X1.9 O-Ring
TS4048
76mm Drive shaft
76mm Antriebswelle
