10

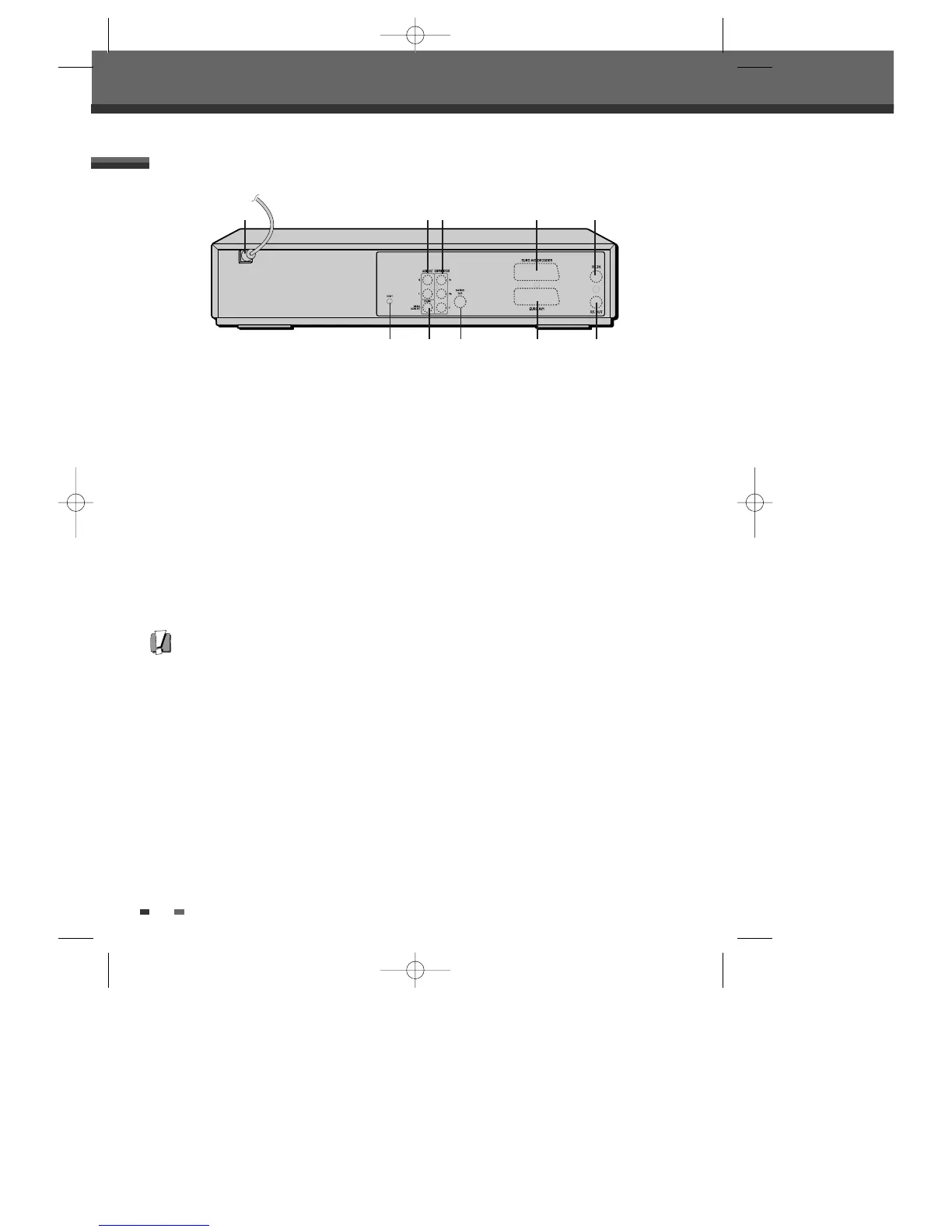

Pannello posteriore
Descrizione dei comandi
!
Cavo di alimentazione
Da collegare ad una presa di rete.
@
Uscita audio analogica
Da collegare all’ingresso audio analogico di una
apparecchiatura esterna.
#
Uscita video a componenti separate
Da collegare all’ingresso video a componenti
separate (Y, Pb, Pr) del televisore.
$
Presa SCART 2
Per il collegamento di apparecchiature esterne
(ricevitore da satellite, set-top box,
videoregistratore, videocamera ed altre ancora).
%
Presa SCART 1
Per il collegamento di un televisore con ingresso
video in formato RGB o a componenti separate.
^
Ingresso d’antenna
Da collegare ad una antenna esterna.
&
Uscita d’antenna
Da collegare all’ingresso d’antenna del
televisore.
*
Uscita audio digitale
Da collegare all’ingresso audio digitale coassiale
di un amplificatore.
(
Uscita S-Video
Da collegare all’ingresso S-Video del televisore.
)
Pulsante RESET
Ripristina il sistema dopo un blocco
Attenzione
• Evitare di toccare con le dita o di cortocircuitare i piedini dei connettori presenti sul pannello posteriore
dell’apparecchio, dato che in tal modo eventuali scariche elettrostatiche potrebbero danneggiare irreparabilmente
le componenti elettroniche dell’apparecchio.
! @# $ ^
* () % &
