10

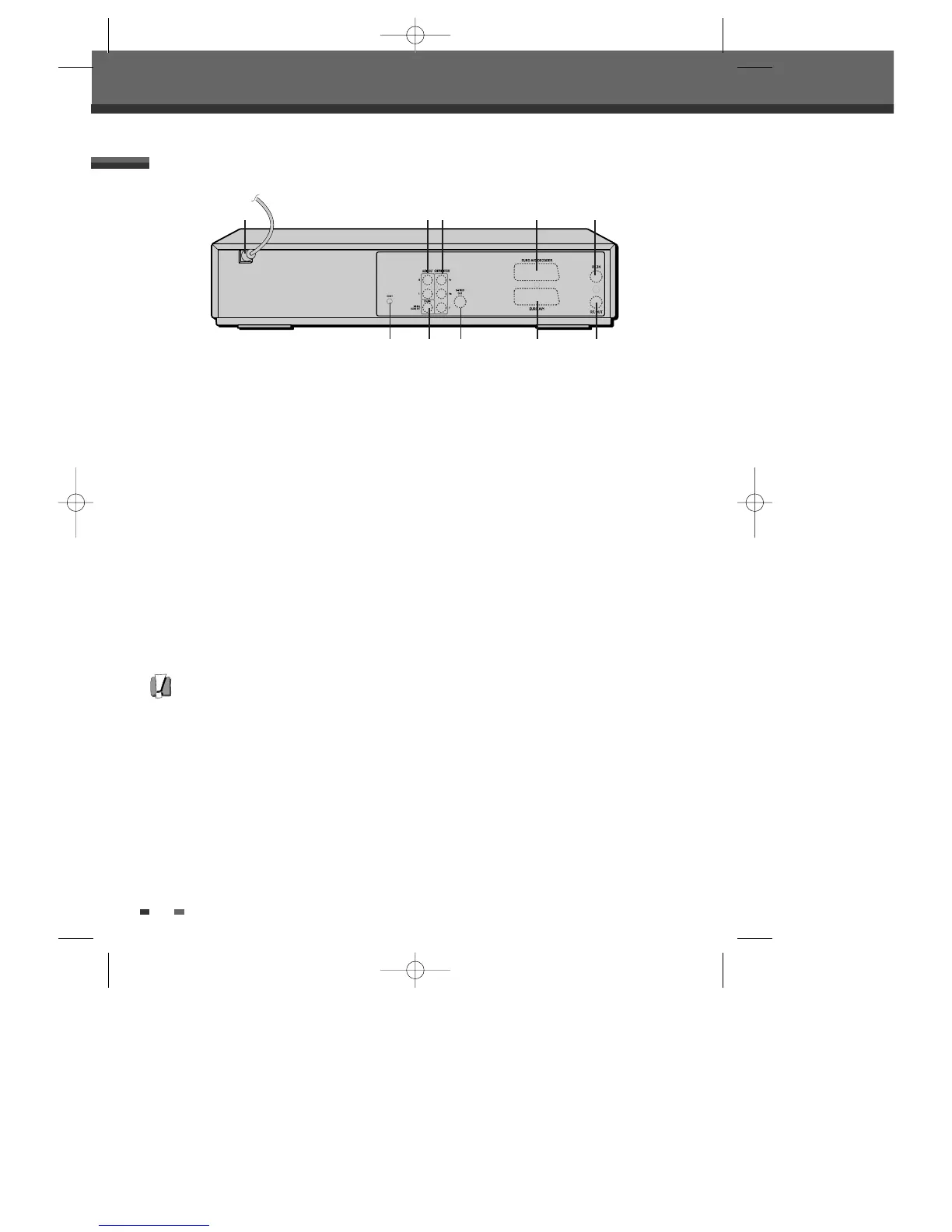

Panneau arrière
Identification des Commandes
!
Cordon d’alimentation secteur
Branchement dans une prise d’alimentation
électrique.
@
AUDIO OUT (L, R) (SORTIE AUDIO [gauche, droite])
Raccordement d’une TV ou de tout autre
équipement à entrées audio.
#
COMPONENT/PROGRESSIVE VIDEO OUT (Y Pb Pr)
(SORTIE VIDEO COMPOSANTE/BALAYAGE
PROGRESSIF [Y Pb PR])
Raccordement d’une TV à entrée Vidéo
Composante (Y Pb Pr).
$
Scart socket 2 (Prise péritel 2)
Raccordement d’un dispositif supplémentaire
(récepteur satellite, boîtier décodeur,
magnétoscope, caméscope, etc.)
%
Scart socket 1 (Prise péritel 1)
Raccordement d’un poste de télévision. Sortie
composite et sortie RGB.
^
RF IN (FROM ANT.) (ENTREE ANTENNE [DEPUIS
L’ANTENNE])
Raccordement de votre antenne ou de la sortie de
TV par câble.
&
RF OUT (TO TV) (SORTIE ANTENNE [VERS LA TV])
Raccordement d’une TV à entrée coaxiale RF.
*
COAXIAL (Digital Audio Out) ([Sortie Audio
Numérique] COAXIALE)
Raccordement d’un amplificateur à entrée audio
numérique coaxiale.
(
S-VIDEO OUT (SORTIE S-VIDEO)
Raccordement d’une TV à Entrée S-Vidéo.
)
Touche RESET (RÉINITIALISATION)
Reprise après incident sur l'équipement.
Attention
• Ne touchez pas aux broches des prises du panneau arrière. Une décharge électrostatique risque d’endommager
irrémédiablement le combiné Graveur DVD + Magnétoscope.
! @# $ ^
* () % &
