Techly IDATA MSV-AU8B - Collegamento E Funzionamento

5

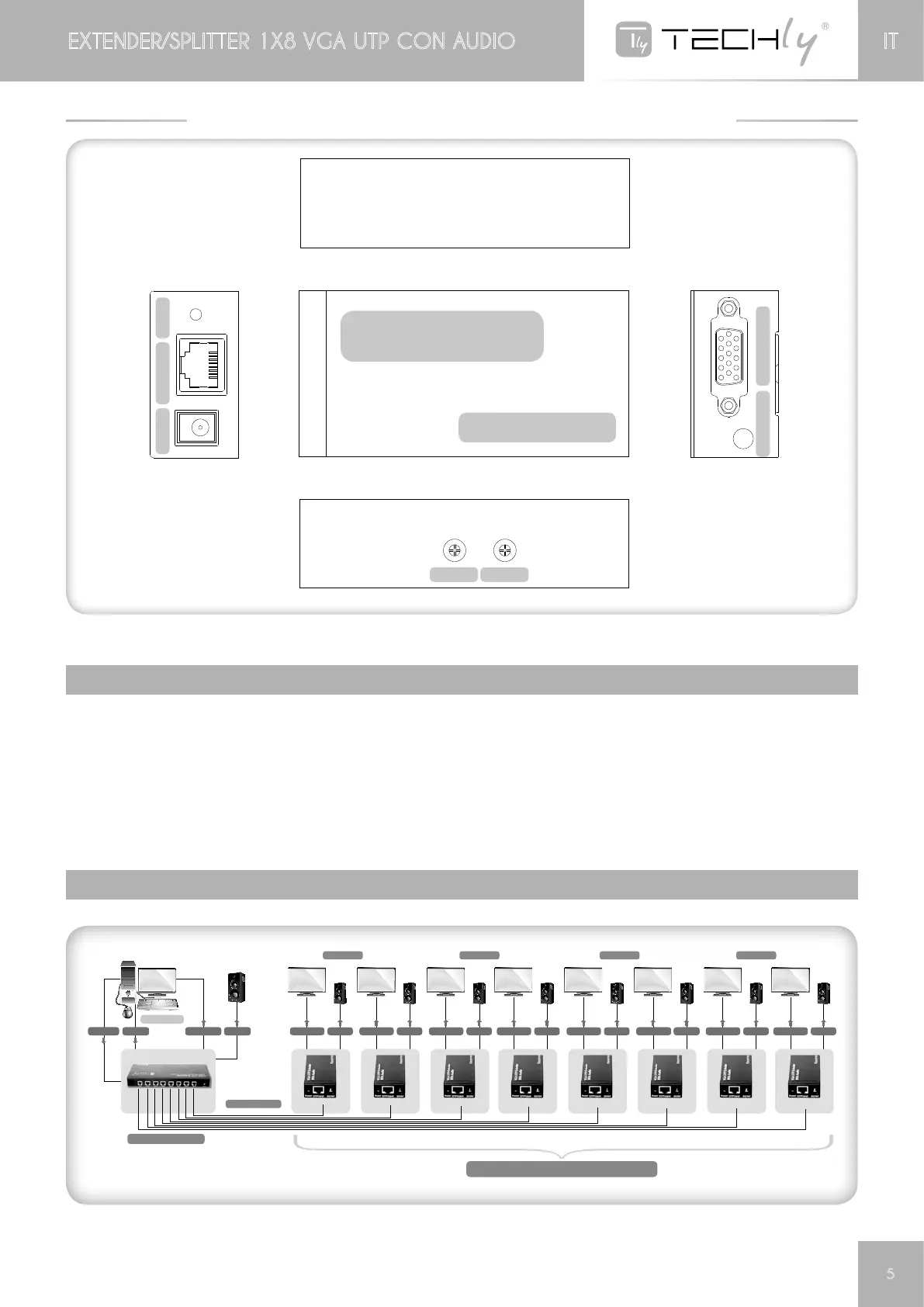

EXTENDER/SPLITTER 1X8 VGA UTP CON AUDIO ITEXTENDER/SPLITTER 1X8 VGA UTP CON AUDIO
Ricevitore aggiuntivo venduto separatamente (IDATA EX-DL45):
Extender VGA UTP
con Audio
Power UTP Input DC/5V
GAIN PEAK
Ricevitore
VGA OutputAudio Out
5.0 COLLEGAMENTO E FUNZIONAMENTO
1) CollegarelasingolasorgenteVGAall’ingressoVGAprincipaleutilizzandouncavoVGA
2) CollegareiltrasmettitoreeciascunricevitoreutilizzandouncavodireteCat.5E/6
3) CollegareleusciteVGAdeiricevitoriaimonitorremotieleusciteaudiodeiricevitoriaidispositiviaudioremoti.
4) Collegarel’alimentatoreda5V@4AalloSplitter/Extender1x8VGAUTPeglialimentatorida5V@2Aaciascun
ricevitore.
Attenzione: Inserire / Estrarre il cavo con delicatezza.
5.1 SCHEMA DI COLLEGAMENTO
Computer
Cavo Cat.5E/6
VGA IN
VGA OUT VGA OUT VGA OUT VGA OUT VGA OUT VGA OUTVGA OUT VGA OUT VGA OUT
AUDIO
AUDIO AUDIO AUDIO AUDIO AUDIO AUDIOAUDIO AUDIO AUDIO
VGA OUT AUDIO
Schermo SchermoSchermo Schermo
Ricevitore aggiuntivo opzionale IDATA EX-DL45
IDATA MSV-AU8B
VENDUTO SEPARATAMENTE
