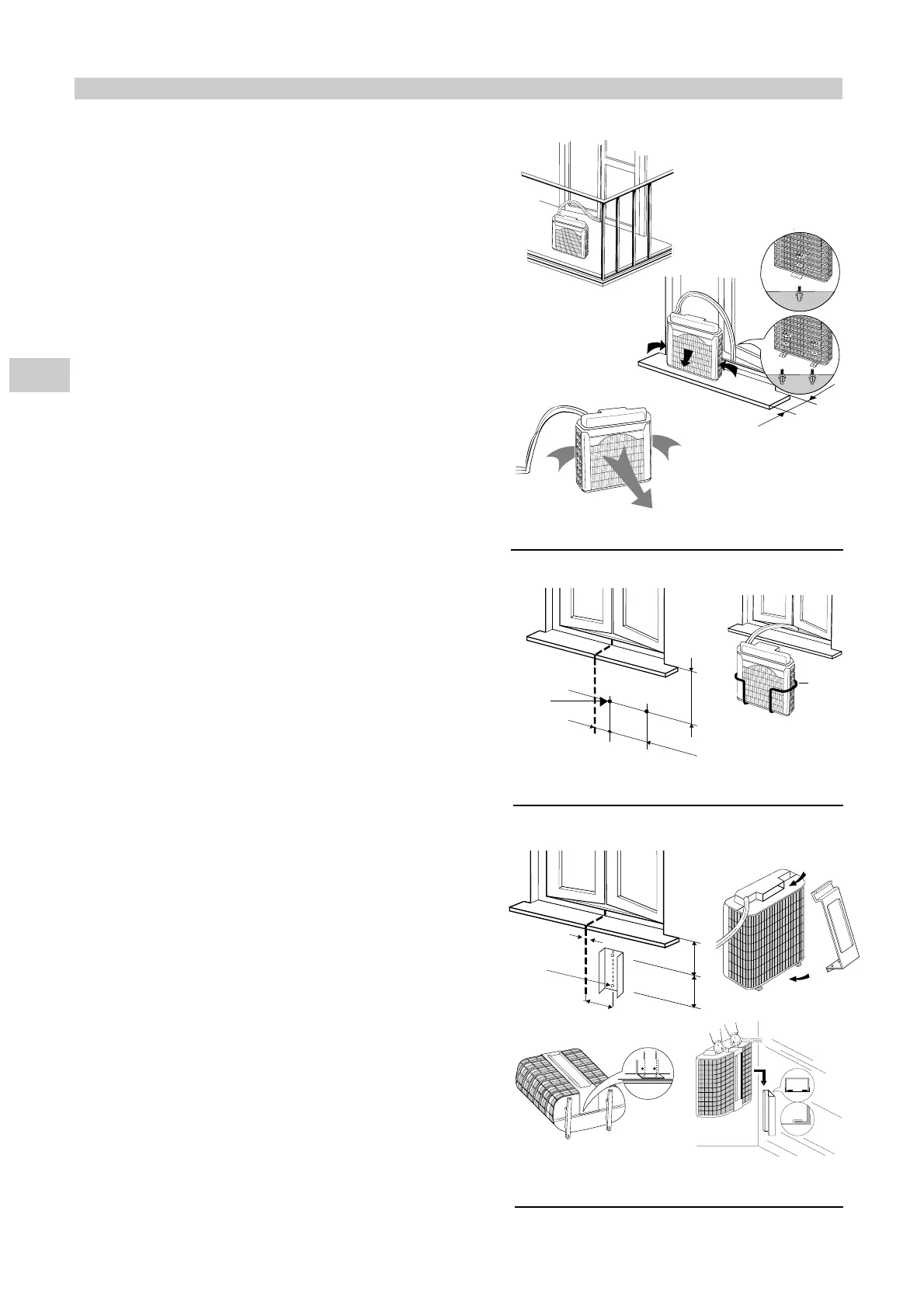

COLOCACION UNIDAD EXTERIOR
La unidad exterior debe estar siempre en posición vertical y
bien nivelada. Asegurarse que el aire alrededor de la uni-
dad puede circular libremente. Un pie saliente posterior
garantiza la distancia mínima a la pared (3 cm). Dejar una
distancia mínima de 15 cm. entre los lados de la unidad y la
pared, y de 80 cm. en la parte delandera.
INSTALACION TIPO A
Si se dispone de un balcón o ventana con una repisa pro-
funda (min. 25 cm) se puede simplemente apoyar la unidad
sobre ella. Para mayor seguridad aconsejamos fijar el pie
posterior de la unidad a la repisa con un taco/tornillo M6 x
20. El tubo flexible se puede hacer pasar fácilmente entre
los batientes de la ventana o puerta de balcón. Blocar los
batientes, abiertos al mínimo
INSTALACION TIPO B (CON EL CONTENEDOR)
1. Fijar el contenedor a la pared debajo del alféizar de la
ventana.
2. Introducir la unidad exterior en el contenedor y controlar
que se encuentre nivelada.
INSTALACION TIPO C (CON EL SUPORTE)
1. Fijar la guía suporte a la pared debajo del alféizar de la
ventana.
2. Introducir el suporte en la manilla de la unidad exterior y
volcarla como indica la figura.
3. Colocar el suporte y fijarlo al borde de la unidad exterior
con los tornillos.
4. Introducir el suporte, que está fijado a la unidad, en la
guìa fijada a la pared. Controlar que esté bien nivelada
E
2 orificios
ø 10
SUPORTE
CONTENEDOR
2 orificios
ø 10
guía
suporte
200
210
1
0
0
m
in
.
2
0
0
140
50
El acondicionador está formado por dos unidades conecta-
das entre sí por un tubo flexible. La unidad interior, portátil
sobre ruedas, se sitúa en el local a acondicionar, próxima a
una ventana, puerta balcón o pared exterior. La unidad
exterior, que elimina el calor y la humedad, se coloca en el
exterior sobre el alféizar de la ventana, el balcón o colgada
a la pared.
Min. 25 cm.
M6 x 20
M6 x 20
INSTALACION DEL ACONDICIONADOR
TIPO A
TIPO B
TIPO C
