4

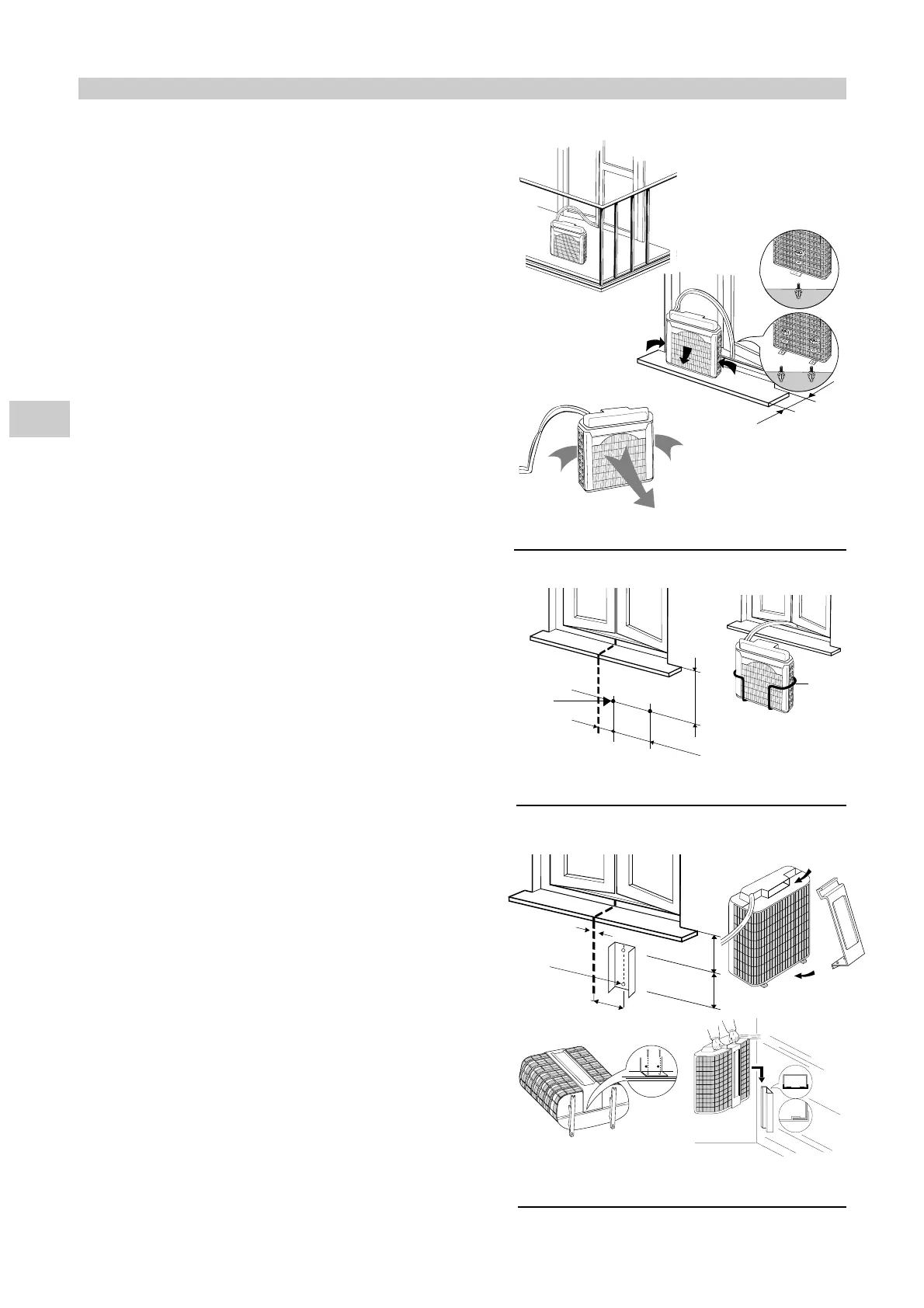

POSICIONAMENTO DA UNIDADE EXTERIOR
A unidade exterior deve sempre ser nivelada e colocada na
posição vertical. Assegure-se de que não há ostáculos em redor a
obstruir a circulação de ar. Um peso em cima na parte traseira da
unidade assegura a distância miníma da parede (3 cm). O aparel-
ho deve ser mantido a uma distância miníma de todas as paredes
de 15 cm (lados) e 80 cm (frente)
INSTALAÇÃO TIPO A
Se a sua sala tem uma varanda ou uma janela com um
vidro suficientemente grosso (min. 25 cm) pode deixar a
unidade livremente nelas. Por razões de segurança pode
colocar a unidade no parapeito da janela usando o encaixe
extensível (M6x20) que se encontra embaixo na parte tra-
seira da referida unidade. O tubo flexivel passará fácilmente
através da porta da varanda ou da persiana semi-fechada.
INSTALAÇÃO TIPO B (USANDO O CESTO)
1. Fixe o cesto á parede por baixo do parapeito da janela.
2. Coloque a unidade no cesto e verifique se está nivelada.
INSTALAÇÃO TIPO C (USANDO O SUPORTE)
1. Fixe a guia de suporte á parede por baixo do parapeito
da janela.
2. Insira manualmente o suporte no ñanual da unidade exte-
rior e vire-a para baixo como mostra na figura.
3. Coloque o suporte e segure-o ao canto da unidade, uti-
lizando os parafusos.
4. Insira o suporte, fixo á unidade, na guia fixa á parede.
Certifique-se de que está nivelado.
2 furos ø 10
SUPORTE
2 furos ø 10
suporte a
parede
200
210
1
0
0
m
in
.
2
0
0
1
4
0
50
O ar condicionado é constituido por duas partes ligadas por
um tubo flexivel. A unidade interior, móvel através de rodas,
deve ser colocada na sala que se quer refrescar, perto de
uma janela, da porta de uma varanda. A unidade exterior
que fornece o calor e condensação, deve ser colocada no
exterior, numa janela de vidro, numa varanda ou colocado
na parede.
Min. 25 cm.
CESTO
M6 x 20
M6 x 20
INSTALAÇÃO DO AR CONDICIONADO
TIPO A
TIPO B
TIPO C
