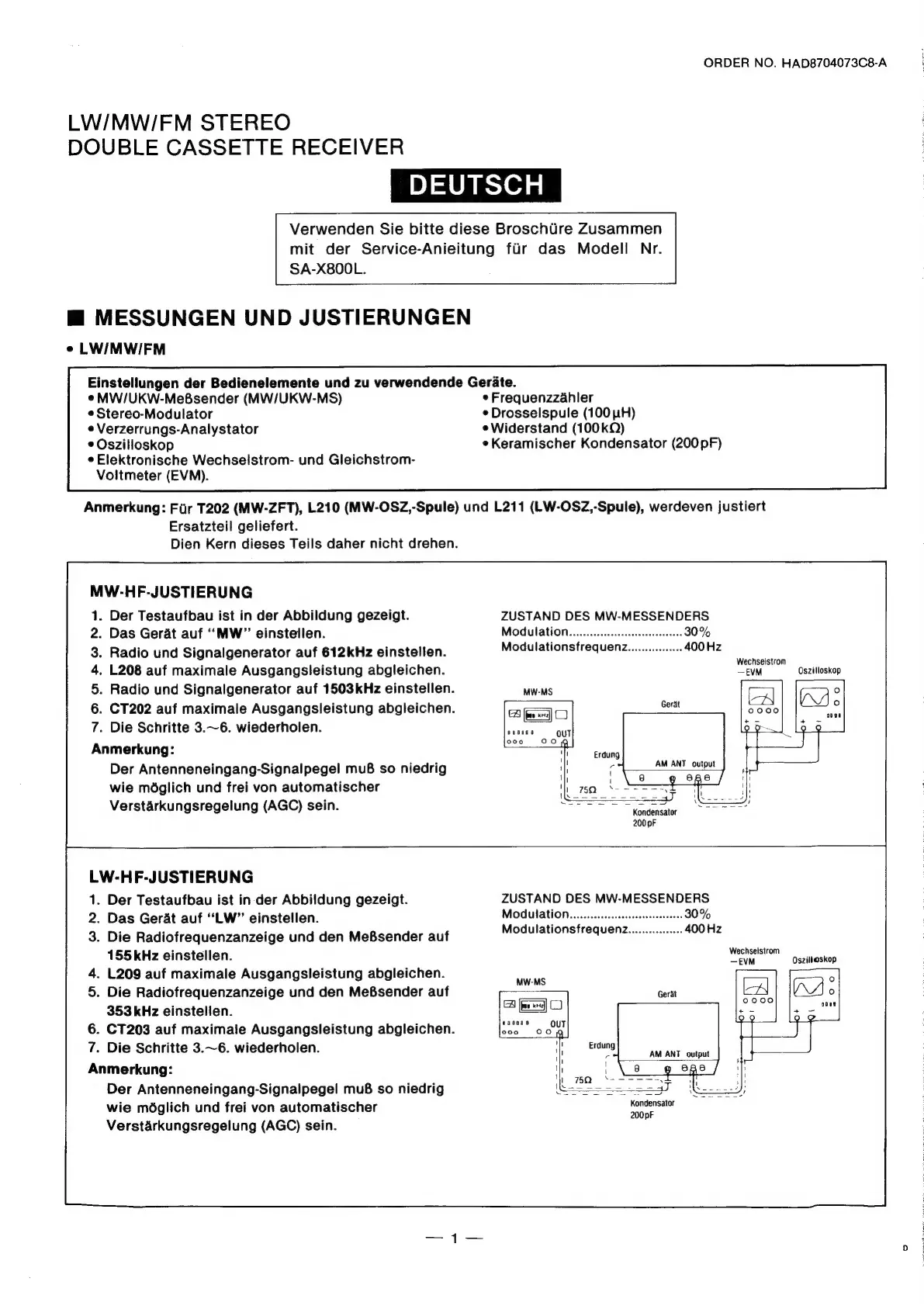

Technics SA-X800L - Page 3

LW/MW/FM STEREO
DOUBLE CASSETTE RECEIVER
ORDER NO. HAD8704073C8-A
DEUTSCH
Verwenden Sie bitte diese Broschtre Zusammen
mit der Service-Anieitung fir das Modell Nr.
SA-X800L.
m@ MESSUNGEN UND JUSTIERUNGEN
¢ LW/MWIFM
Einstellungen der Bedienelemente und zu verwendende Gerate.
@ MW/UKW-MeBsender (MW/UKW-MS) ¢ Frequenzzahler
¢ Stereo-Modulator ¢ Drosselspule (100 1H)
¢ Verzerrungs-Analystator eWiderstand (100kQ)
e Oszillosko ¢Keramischer Kondensator (200 pF)
p
e Elektronische Wechselstrom- und Gleichstrom-
Voltmeter (EVM).
Anmerkung: Fir T202 (MW-ZFT), L210 (MW-OSZ,-Spule) und L211 (LW-OSZ,-Spule), werdeven justiert
Ersatzteil geliefert.
Dien Kern dieses Teils daher nicht drehen.
MW-HF-JUSTIERUNG
. Der Testaufbau ist in der Abbildung gezeigt.
. Das Gerat auf “MW” einstellen.
. Radio und Signalgenerator auf 612kHz einstellen.
. L208 auf maximale Ausgangsleistung abgleichen.
. Radio und Signalgenerator auf 1503kHz einstellen.
. CT202 auf maximale Ausgangsleistung abgleichen.
. Die Schritte 3.~6. wiederholen.
Anmerkung:
Der Antenneneingang-Signalpegel muB so niedrig
wie mdglich und frei von automatischer
Verstarkungsregelung (AGC) sein.
LW-HF-JUSTIERUNG
. Der Testaufbau ist in der Abbildung gezeigt.
. Das Gerat auf “LW” einstellen.
. Die Radiofrequenzanzeige und den MeBsender auf
155 kHz einstellen.
. L209 auf maximale Ausgangsleistung abgleichen.
. Die Radiofrequenzanzeige und den MeBsender auf
353kHz einstellen.
. CT203 auf maximale Ausgangsleistung abgleichen.
. Die Schritte 3.~6. wiederholen.
Anmerkung:
Der Antenneneingang-Signalpegel muB so niedrig
wie mdglich und frei von automatischer
Verstarkungsregelung (AGC) sein.
ZUSTAND DES MW-MESSENDERS
Modulation
Modulationsfrequenz
Wechselstrom
—EVM Oszilloskop
200 pF
ZUSTAND DES MW-MESSENDERS
Modulation
Modulationsfrequenz.
Wechselstrom
—EVM Oszilloskop
200 pF
