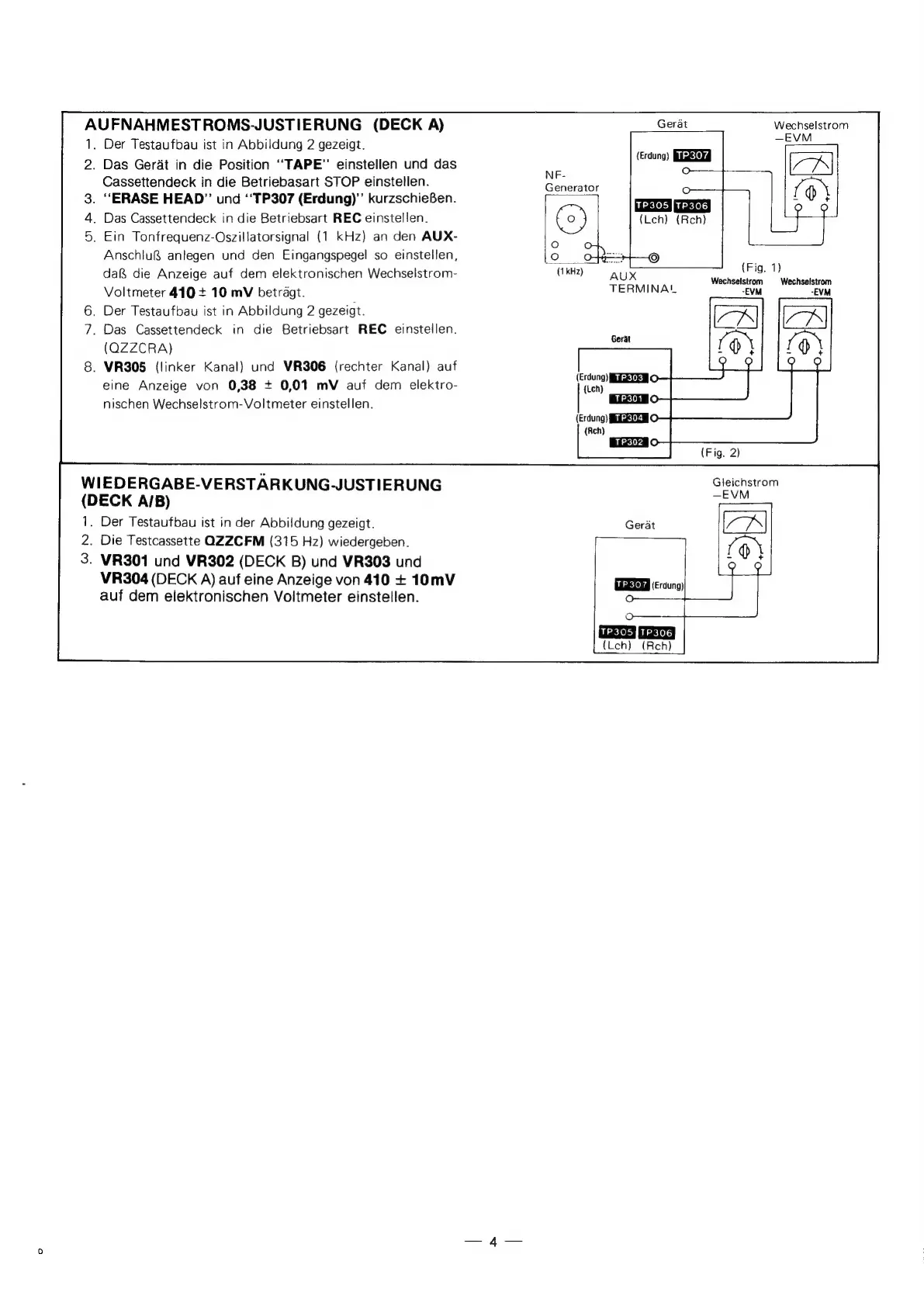

AUFNAHMESTROMS-JUSTIERUNG (DECK A)
. Der Testaufbau ist in Abbildung 2 gezeigt.
. Das Gerat in die Position ‘“‘TAPE’’ einstellen und das
Cassettendeck in die Betriebasart STOP einstellen.
. “ERASE HEAD” und ‘‘TP307 (Erdung)”’ kurzschieBen.
. Das Cassettendeck in die Betriebsart REC einstellen.
. Ein Tonfrequenz-Oszillatorsignal (1 kHz) an den AUX-
Anschlu anlegen und den Eingangspegel so einstellen,
da die Anzeige auf dem elektronischen Wechselstrom-
Voltmeter 410 + 10 mV betragt.
_ Der Testaufbau ist in Abbildung 2 gezeigt.
. Das Cassettendeck in die Betriebsart REC einstellen.
(QZZCRA}
. VR305 (linker Kanal) und VR306 (rechter Kanal) auf
eine Anzeige von 0,38 + 0,01 mV auf dem elektro-
nischen Wechselstrom-Voltmeter einstellen.
WIEDERGABE-VERSTARKUNG-JUSTIERUNG
(DECK A/B)
. Der Testaufbau ist in der Abbildung gezeigt.
. Die Testcassette QZZCFM (315 Hz) wiedergeben.
- VR301 und VR302 (DECK B) und VR303 und
VR304 (DECK A) auf eine Anzeige von 410 + 10mV
auf dem elektronischen Voltmeter einstellen.
Wechselstrom
—EVM
(Erdung) Mgeserg
NF- 2
Generator
Oo
(Leh) (Rech)
(Fig.
Wechselstrom
-EVM
(1 kHz) AUX
TERMINA!
Wechselstrom
(Erdung) GX O
{lch)
O
(Erdung) SELL O
GEER (€rcung)
O
Oo
(Leh) (Reh)
