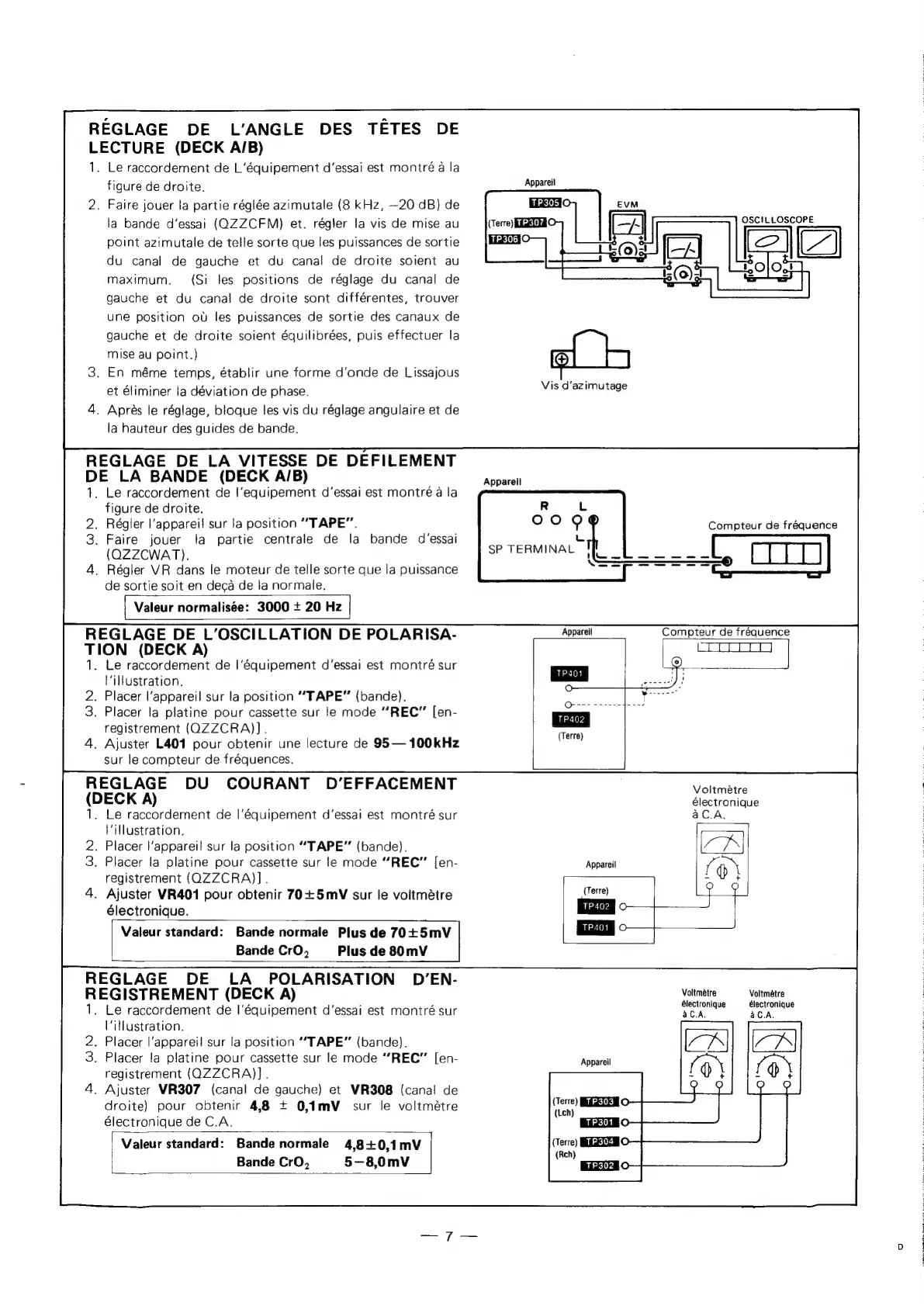

REGLAGE
DE
L’ANGLE
DES
TETES
DE
LECTURE
(DECK
A/B)
1.
Le
raccordement
de
L’équipement
d’essai
est
montré
a
la
figure
de
droite.
.
Faire
jouer
la
partie
régiée
azimutale
(8
kHz,
—20
dB)
de
la
bande
d’essai
(QZZCFM)
et.
régier
la
vis
de
mise
au
point
azimutale
de
telle
sorte
que
les
puissances
de
sortie
du
canal
de
gauche
et
du
canal
de
droite
soient
au
maximum.
(Si
les
positions
de
réglage
du
canal
de
gauche
et
du
cana!
de
droite
sont
différentes,
trouver
une
position
ou
les
puissances
de
sortie
des
canaux
de
gauche
et
de
droite
soient
équilibrées,
puis
effectuer
la
mise
au
point.)
.
En
méme
temps,
établir
une
forme
d’onde
de
Lissajous
et
éliminer
la
déviation
de
phase.
.
Aprés
le
réglage,
bloque
les
vis
du
réglage
angulaire
et
de
la
hauteur
des
guides
de
bande.
REGLAGE
DE
LA
VITESSE
DE
DEFILEMENT
DE
LA
BANDE
(DECK
A/B)
.
Le
raccordement
de
|’equipement
d’essai
est
montré
a
la
figure
de
droite.
.
Régler
l'appareil
sur
la
position
“TAPE”.
.
Faire
jouer
la
partie
centrale
de
la
bande
d’essai
(QZZCWAT).
.
Régler
VR
dans
le
moteur
de
telle
sorte
que
la
puissance
de
sortie
soit
en
deca
de
la
normale.
Valeur
normalisée:
3000
+
20
Hz
REGLAGE
DE
L’OSCILLATION
DE
POLARISA-
TION
(DECK
A)
1.
Le
raccordement
de
|’équipement
d’essai
est
montré
sur
illustration.
.
Placer
l’appareil
sur
la
position
“TAPE”
(bande).
.
Placer
la
platine
pour
cassette
sur
le
mode
“REC”
[en-
registrement
(QZZCRA)]
.
.
Ajuster
L401
pour
obtenir
une
lecture
de
95—
100kHz
sur
le
compteur
de
fréquences.
REGLAGE
DU
COURANT
D’EFFACEMENT
(DECK
A)
1.
Le
raccordement
de
|’équipement
d’essai
est
montré
sur
Villustration.
.
Placer
l'appareil
sur
la
position
“TAPE”
(bande).
.
Placer
la
platine
pour
cassette
sur
Je
mode
““REC”’
[en-
registrement
(QZZCRA)]
.
.
Ajuster
VR401
pour
obtenir
70+5mvV
sur
le
voltmétre
électronique.
Valeur
standard:
Bande
normale
Plus
de
70+5mV
Bande
CrO,
Plus
de
80mV
REGLAGE
DE
LA
POLARISATION
D’EN-
REGISTREMENT
(DECK
A)
.
Le
raccordement
de
|’équipement
d’essai
est
montré
sur
l‘illustration.
.
Placer
l'appareil
sur
la
position
“TAPE”
(bande).
.
Placer
la
platine
pour
cassette
sur
le
mode
“REC”
[en-
registrement
(QZZCRA)]
.
.
Ajuster
VR307
(canal
de
gauche)
et
VR308
{canal
de
droite)
pour
obtenir
4,8
+
0,1mV_
sur
le
voltmétre
électronique
de
C.A.
Valeur
standard:
Bande
normale
Bande
CrO,
4,8+0,imV
5—8,0mV
Appareil
LEO
A
(Terre)
iGkirg
O
ealea
TP306
‘-
A
|—/]
S
[e]
10
“He
Vis
d‘azimutage
Appareil
R
L
0090
Compteur
de
fréquence
Lu
SP
TERMINAL
|
ial
Appareil
TP401
(Terre)
Voltmetre
électronique
ac.A.
Appareil
(Terre)
Voitmétre
électronique
Voltmétre
électronique
Appareil
(Terre)
GET
(ich)
TP301
(Terre)
iki
O
(Rch)}
TP302
:
