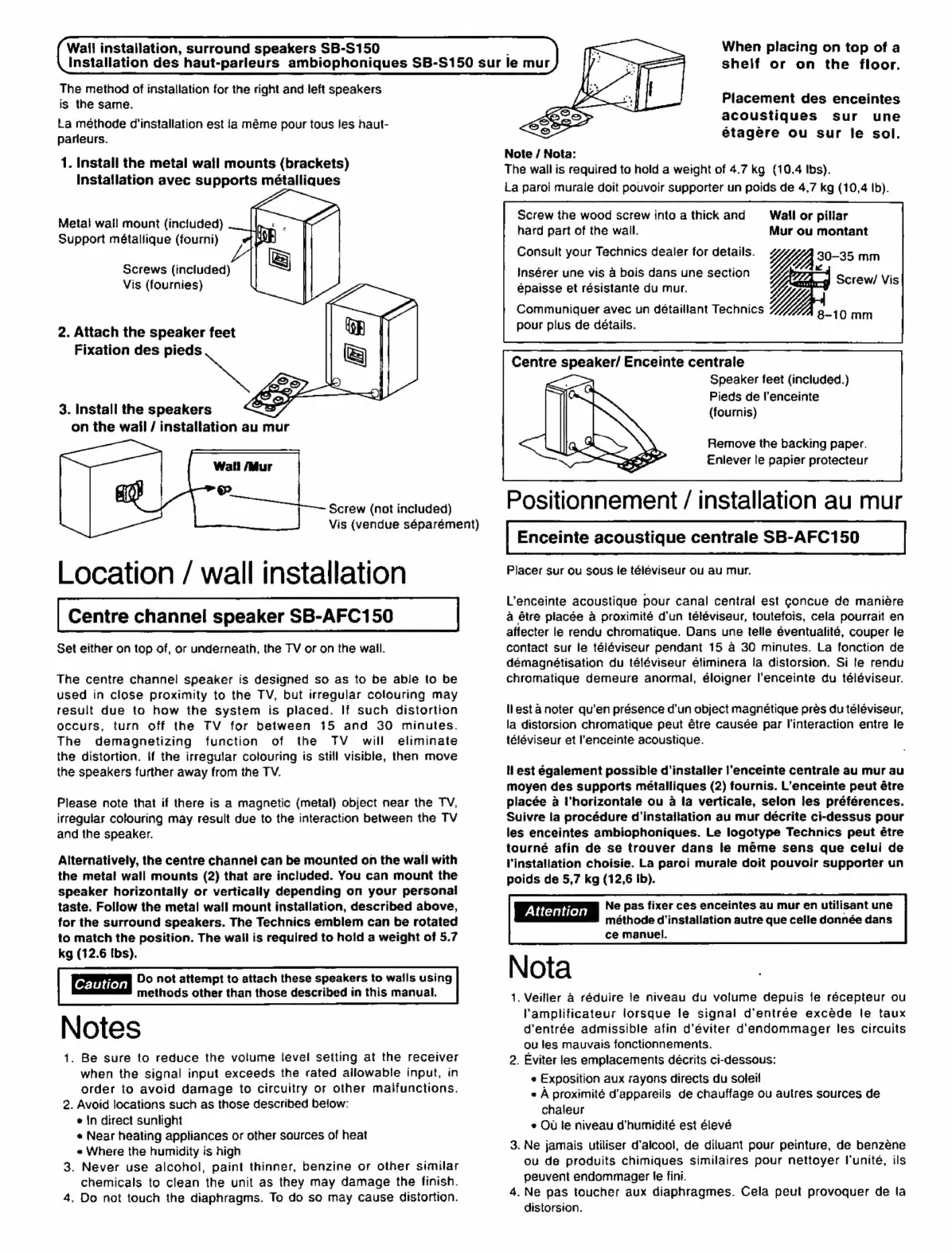

Technics SB-CSS150 - Page 2

The method of installation for the right and left speakers
is the same.
La méthode d'installation est la même pour tous les haut-
parleurs.
1. Install the metal watl mounts (brackets)
Installation avec supports métalliques
Metal wall mount (inciuded}
Support métallique (fourni)
Screws (included)
Vis (fournies)
2. Attach the speaker feet
Fixation des pieds
Screw (not included)
Location / wall installation
Centre channel speaker SB-AFC150
Set either on top of, or underneath, the TV or on the wall.
The centre channel speaker is designed so as to be able to be
used in close proximity to the TV, but irregular colouring may
result due to how the system is placed. If such distortion
occurs, turn off the TV for between 15 and 30 minutes.
The demagnetizing function of the TV will eliminate
the distortion. If the irregular colouring is still visible, then move
the speakers further away from the TV.
Please note that if there is a magnetic (metal) object near the TV,
irregular colouring may result due to the interaction between the TV
and the speaker.
Alternatively, the centre channel can be mounted on the wall with
the metal wall mounts (2) that are included. You can mount the
speaker horizontally or verticaily depending on your personal
taste. Follow the metal wail mount installation, described above,
for the surround speakers. The Technics emblem can be rotated
to match the position. The wall is required to hold a weight of 5.7
kg (12.6 Ibs).
Do not attempt to attach these speakers to walls using
methods other than those described in this manual,
Notes
1. Be sure to reduce the volume level setting at the receiver
when the signal input exceeds the rated allowable input, in
order to avoid damage to circuitry or other malfunctions.
2. Avoid locations such as those described below:
e In direct sunlight
. Near heating appliances or other sources of heat
e Where the humidity is high
3. Never use alcohol, paint thinner, benzine or other similar
chemicals to clean the unit as they may damage the finish.
4. Do not touch the diaphragms. To do so may cause distortion.
Vis (vendue séparément)
When placing on top of a
sheif or on the floor.
Placement des enceintes
acoustiques sur une
étagère ou sur le sol.
Note / Nota:
The wall is required to hold a weight of 4.7 kg (10.4 Ibs}.
La paroi murale doit pouvoir supporter un poids de 4,7 kg (10,4 Ib).
Screw the wood screw into a thick and
hard part of the wall.
Wall or pillar
Mur ou montant
Consult your Technics dealer for details. LA 30-35 mm
£
Insérer une vis à bois dans une section
épaisse et résistante du mur. p
Communiquer avec un détaillant Technics Z 8-
pour plus de détails.
Screw/ Vis
10 mm
Centre speaker/ Enceinte centrale
Speaker feet {included.)
Pieds de l'enceinte
{fournis}
Remove the backing paper.
Enlever le papier protecteur
Positionnement / installation au mur
Enceinte acoustique centrale SB-AFC150
Placer sur ou sous le téléviseur ou au mur.
L'enceinte acoustique pour canal central est concue de manière
à être placée à proximité d'un téléviseur, toutefois, cela pourrait en
affecter le rendu chromatique. Dans une telle éventualité, couper le
contact sur le téléviseur pendant 15 à 30 minutes. La fonction de
démagnétisation du téléviseur éliminera la distorsion. Si le rendu
chromatique demeure anormal, éloigner l'enceinte du téléviseur.
llest à noter qu'en présence d’un object magnétique près du téléviseur,
la distorsion chromatique peut être causée par l'interaction entre le
téléviseur et l'enceinte acoustique.
il est également possible d'installer l'enceinte centrale au mur au
moyen des supports métalliques (2) fournis. L’enceinte peut être
placée à l'horizontale ou à la verticale, selon les préférences.
Suivre la procédure d'installation au mur décrite ci-dessus pour
les enceintes ambiophoniques. Le logotype Technics peut être
tourné afin de se trouver dans le même sens que celui de
l'installation choisie. La paroi murale doit pouvoir supporter un
poids de 5,7 kg (12,6 Ib).
Attention Ne pas fixer ces enceintes au mur en utilisant une
méthode d'installation autre que celle donnée dans
ce manuel.
Nota
1. Veiller à réduire le niveau du volume depuis le récepteur ou
l'amplificateur lorsque le signal d'entrée excède le taux
d'entrée admissible afin d'éviter d'endommager les circuits
ou les mauvais fonctionnements.
2. Éviter les emplacements décrits ci-dessous:
+ Exposition aux rayons directs du soleil
e À proximité d'appareils de chauffage ou autres sources de
chaleur
+ Où le niveau d'humidité est élevé
3. Ne jamais utiliser d'alcool, de diluant pour peinture, de benzène
ou de produits chimiques similaires pour nettoyer l'unité, ils
peuvent endommager le fini.
4. Ne pas toucher aux diaphragmes. Cela peut provoquer de la
distorsion.
